概述
[ADuM320N]/ADuM321N均為采用ADI公司iCoupler ^?^ 技術的雙通道數字隔離器。這些隔離器件將高速、互補金屬氧化物半導體(CMOS)與單芯片空芯變壓器技術融為一體，提供出色的性能特征，在5Mbps時可滿足CISPR 32/EN 55032 B類限制。這些器件的最大傳輸延遲為10 ns，在5 V下脈沖寬度失真小于3 ns。具有嚴格的3.0 ns（最大值）通道匹配。

ADuM320N/ADuM321N數據通道屬于獨立式通道，提供多種配置選擇，可承受5.7 kV RMS和3.0 kV RMS的電壓額定值（有關更多信息，請參見數據手冊的“訂購指南”部分）。這些器件均采用2.25 V至5.5 V電源電壓工作，與低壓系統兼容，并且能夠跨越隔離柵實現電壓轉換功能。

它們提供兩種不同的故障安全選項，輸入電源未用時，輸出轉換到預定狀態。
數據表：*附件：ADuM320N ADuM321N 5.7 kV RMS 3.0 kV RMS雙通道數字隔離器技術手冊.pdf

應用

• 逆變器
• 電源
• 工業現場總線隔離
• PWM控制器信號隔離
• 通用多通道隔離

特性

• 高共模瞬變抗擾度：180 kV/μs（典型值）
• 對輻射和傳導噪聲的高抗干擾能力
• 低傳播延遲
  • 5 V工作電壓下典型值：6.2 ns（最大值：10 ns）
• 低動態功耗，1 Mbps時<1.65 mA/通道
• 2.25 V至5.5 V電平轉換
• 最大保證數據速率：150 Mbps
• 工作溫度高達：125℃
• 安全和法規認證
  • UL認證(UL1577)
    • 5700 V rms (SOIC_IC)
    • 3000 V rms (SOIC_N)
  • VDE合格證書
    • VIORM = 1173 VPEAK (SOIC_IC)
    • VIORM = 636 VPEAK (SOIC_N)
  • CSA元件認證，符合IEC 62368-1和IEC 61010-1標準
  • TüV SüD元件認證，符合EN 62368-1標準
  • CQC元件認證，符合GB4943.1-2022標準
• ±8 kV IEC 61000-4-2 ESD隔離柵保護
• 輸入/輸出引腳上提供±4 kV HBM ESD保護
• 故障安全高(N1)或低(N0)選項
• SOIC_N向后兼容
  • ADuM1200/ADuM1201/ADuM1210/ADuM1211
  • ADuM3200/ADuM3201/ADuM3210/ADuM3211
  • ADuM120N/ADuM121N
• 通過AEC-Q100汽車應用認證
• 工作溫度范圍：?40°C至+125°C
• 采用8引腳、窄體、符合RoHS標準的標準小型SOIC_N封裝，以及8引腳、寬體、符合RoHS標準的標準小型SOIC_IC封裝

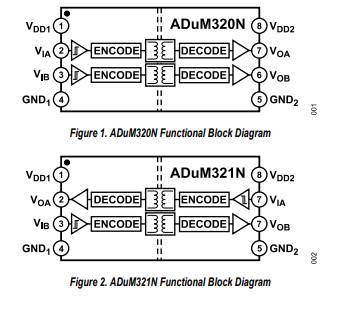

框圖

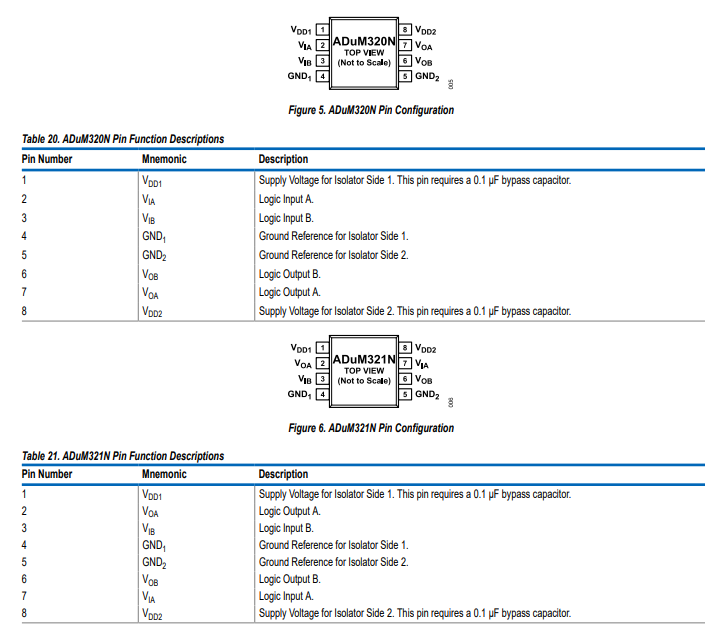

引腳配置描述

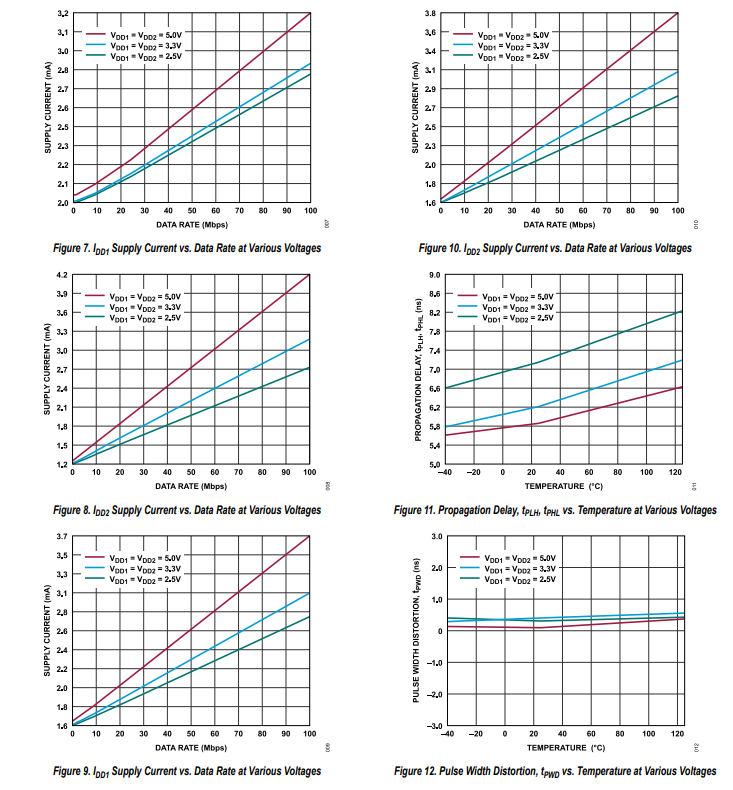

典型性能特征

工作原理

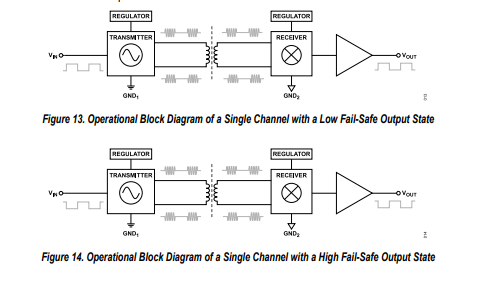

ADuM320N/ADuM321N利用高頻載波，通過iCoupler芯片級變壓器線圈（由聚酰亞胺絕緣層隔開）跨越隔離柵傳輸數據。采用非歸零（NRZ）技術和差分架構，如圖13和圖14所示，ADuM320N/ADuM321N的數據傳播延遲極低，可實現高速運行。

VDD1和VDD2電源之間相互獨立。它們可以在各自指定的工作電壓范圍內的任意電壓下同時工作，也可以按任意順序工作，這使得隔離器能夠在2.5V、3.3V和5V邏輯電壓下進行數據傳輸。該架構設計用于實現高共模瞬態抗擾度（CMTI），并能有效抵御電氣噪聲和磁干擾。通過擴頻OOK載波及其他技術，可將輻射發射降至最低。

圖13展示了失效安全輸出狀態為低電平時，ADuM320N/ADuM321N的波形。當輸入側關閉或不工作時，載波波形停止，低失效安全輸出狀態（ADuM320N/ADuM321N0）會將輸出設置為低電平。對于具有高失效安全狀態的ADuM320N/ADuM321N，圖14展示了輸入側關閉或不工作時的情況，此時輸入狀態為高電平，高失效安全輸出狀態（ADuM320N1/ADuM321N1）會將輸出設置為高電平。有關失效安全輸出狀態為低電平或高電平的型號編號信息，請參見“訂購指南”部分。
