優勢和特點

• 開關傳播延遲：225 ps
• 端口之間采用4.5開關連接
• 數據速率：1.244 Gbps
• 2.5 V/3.3 V電源供電 /li>
• 可選電平轉換

• 電平轉換
  - 3.3 V 轉 2.5 V
  - 3.3 V 轉 1.8 V
  - 2.5 V 轉 1.8 V
• 小信號帶寬：610 MHz

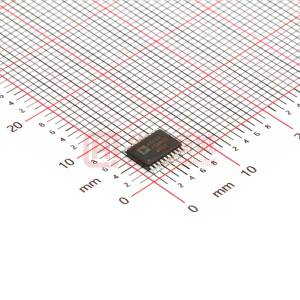

• 20引腳TSSOP和LFCSP封裝

產品詳情

ADG3245是一款2.5 V或3.3 V、8位、2端口數字開關，采用低壓CMOS工藝制造，具有低功耗、高開關速度和極低導通電阻特性。輸入可以與輸出相連，而且不會引起額外的傳播延遲或產生額外的接地反彈噪聲。

這些開關通過總線使能 () 輸入信號使能。在接通條件下，該數字開關可以切換雙向信號。在斷開條件下，達到電源電壓的信號電平被阻止。這款器件非常適合要求電平轉換的應用。采用3.3 V電源供電時，可以將3.3V輸入電平轉換為2.5V輸出電平。類似地，如果器件采用2.5 V電源供電，并且施加2.5 V輸入，則器件將轉換為1.8 V輸出。此外，該器件含有一個電平轉換選擇引腳 ( ) 。當為低電平時，VCC在內部降低，允許將3.3V輸入電平轉換為1.8V輸出電平。因此，該器件適合要求在不同電源之間進行電平轉換的應用，如轉換器與DSP進行接口等。

方框圖
