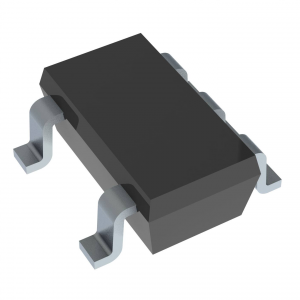

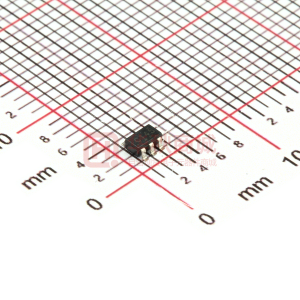

      SN74LVC1G14 單路施密特觸發反向器

      數據：

      描述

      該單個施密特觸發器逆變器設計用于1.65 V至5.5 VVCC操作。

      SN74LVC1G14器件包含一個反相器并執行布爾函數Y =A。該器件作為具有施密特觸發器輸入的獨立反相器，因此器件具有不同的輸入閾值電平，用于正向（VT +）和負向（VT -）信號提供滯后（ΔVT），使器件能夠耐受慢速或嘈雜的輸入信號。

      NanoFree?封裝技術是IC封裝概念的重大突破，使用它作為封裝。

      該器件完全為使用Ioff的部分斷電應用指定。 Ioff電路禁用設備斷電時的輸出。這會抑制電流回流到器件中，從而防止損壞器件。

      特性

      • 閂鎖性能超過JESD 78，Class II 100 mA
      • ESD保護超過JESD 22
        • < li> 2000-V人體模型（A114-A）
        • 200-V機型（A115-A）
        • 1000-V充電設備型號（C101）
      • 德州儀器NanoFree?軟件包中提供
      • 支持5-VVCC操作
      • 輸入接受電壓至5.5 V
      • 最大tpd4.6 ns，3.3 V
      • 低功耗，10-μA最大ICC
      • ±24-mA輸出驅動器，3.3 V
      • Ioff支持部分關斷模式操作
      < p>所有商標均為其各自所有者的財產。

      參數 與其它產品相比?同向緩沖器/驅動器

      ?
      Technology Family
      VCC (Min) (V)
      VCC (Max) (V)
      Bits (#)
      Voltage (Nom) (V)
      F @ Nom Voltage (Max) (Mhz)
      ICC @ Nom Voltage (Max) (mA)
      tpd @ Nom Voltage (Max) (ns)
      IOL (Max) (mA)
      IOH (Max) (mA)
      Schmitt Trigger
      Rating
      Operating Temperature Range (C)
      Pin/Package
      ?
      SN74LVC1G14 SN74AUC1G14 SN74AUP1G06 SN74AUP1G14 SN74LVC1G04 SN74LVC1G06 SN74LVC1G240 SN74LVC1GU04 SN74LVC2G14
      LVC ? ? AUC ? ? AUP ? ? AUP ? ? LVC ? ? LVC ? ? LVC ? ? LVC ? ? LVC ? ?
      1.65 ? ? 0.8 ? ? 0.8 ? ? 0.8 ? ? 1.65 ? ? 1.65 ? ? 1.65 ? ? 1.65 ? ? 1.65 ? ?
      5.5 ? ? 2.7 ? ? 3.6 ? ? 3.6 ? ? 5.5 ? ? 5.5 ? ? 5.5 ? ? 5.5 ? ? 5.5 ? ?
      1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 2 ? ?
      1.8
      2.5
      3.3
      5 ? ?      		 0.8
      1.2
      1.5
      1.8
      2.5 ? ?      		 0.8
      1.2
      1.5
      1.8
      2.5
      3.3 ? ?      		 0.8
      1.2
      1.5
      1.8
      2.5
      3.3 ? ?      		 1.8
      2.5
      3.3
      5 ? ?      		 1.8
      2.5
      3.3
      5 ? ?      		 1.8
      2.5
      3.3
      5 ? ?      		 1.8
      2.5
      3.3
      5 ? ?      		 1.8
      2.5
      3.3
      5 ? ?
      150 ? ? 250 ? ? 100 ? ? 100 ? ? 150 ? ? 150 ? ? 150 ? ? 150 ? ? 150 ? ?
      0.01 ? ? 0.01 ? ? 0.0009 ? ? 0.0009 ? ? 0.01 ? ? 0.01 ? ? 0.01 ? ? 0.01 ? ? 0.01 ? ?
      11
      6.5
      5.5
      5 ? ?      		 5.8
      4
      2.3
      1.9
      1.6 ? ?      		 25.3
      16
      10.1
      10.7
      7.1
      10.5 ? ?      		 25.7
      17.1
      12.3
      10.3
      7.4
      6.2 ? ?      		 7.5
      5.2
      4.2
      3.7 ? ?      		 6.5
      4
      3 ? ?      		 6.9
      4.6
      3.7
      3.4 ? ?      		 5.5
      4.5
      4.2
      3.5 ? ?      		 9.5
      5.7
      5.4
      4.3 ? ?
      32 ? ? 9 ? ? 4 ? ? 4 ? ? 32 ? ? 32 ? ? 32 ? ? 32 ? ? 32 ? ?
      -32 ? ? -9 ? ? -4 ? ? -4 ? ? -32 ? ? -32 ? ? -32 ? ? -32 ? ? -32 ? ?
      Yes ? ? Yes ? ? No ? ? Yes ? ? No ? ? No ? ? No ? ? No ? ? Yes ? ?
      Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ?
      -40 to 125
      -40 to 85 ? ?      		 -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 125
      -40 to 85 ? ?      		 -40 to 125
      -40 to 85 ? ?      		 -40 to 125
      -40 to 85 ? ?      		 -40 to 125
      -40 to 85 ? ?      		 -40 to 125 ? ?
      4DSBGA
      5DSBGA
      5SC70
      5SOT-23
      5SOT-5X3
      5X2SON
      6SON ? ?      		 5DSBGA
      5SC70
      5SOT-23 ? ?      		 4DSBGA
      5SC70
      5SOT-23
      5SOT-5X3
      5X2SON
      6SON ? ?      		 4DSBGA
      5SC70
      5SOT-23
      5SOT-5X3
      5X2SON
      6SON ? ?      		 4DSBGA
      5DSBGA
      5SC70
      5SOT-23
      5SOT-5X3
      5X2SON
      6SON ? ?      		 4DSBGA
      5DSBGA
      5SC70
      5SOT-23
      5SOT-5X3
      5X2SON
      6SON ? ?      		 5DSBGA
      5SC70
      5SOT-23
      6SON ? ?      		 4DSBGA
      5DSBGA
      5SC70
      5SOT-23
      5SOT-5X3
      5X2SON
      6SON ? ?      		 6DSBGA
      6SC70
      6SOT-23 ? ?
      ? ? ? ? ? ? ? ? ?

      方框圖 (1)


      技術文檔

      數據手冊（1）
