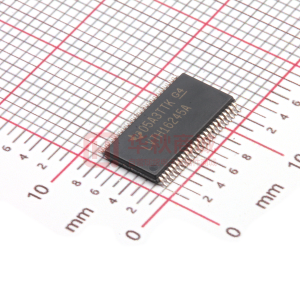

'LVTH16245A器件是16位（雙八極）同相三態收發器，專為低壓（3.3V）V而設計CC操作，但能夠為5 V系統環境提供TTL接口。

這些設備用于兩條數據總線之間的異步通信。方向控制（DIR）輸入和輸出使能（> OE）輸入的邏輯電平激活B端口輸出或A端口輸出或將兩個輸出端口置于高阻抗模式。當B端口輸出被激活時，設備將數據從A總線傳輸到B總線，當A端口輸出被激活時，設備從B總線傳輸到A總線。 A和B端口上的輸入電路始終有效，并且必須具有邏輯高電平或低電平，以防止多余的ICC和ICCZ。

當VCC介于0和1.5 V之間時，器件處于高阻態上電或斷電。但是，為了確保1.5 V以上的高阻態，OE應通過上拉電阻連接到VCC;電阻的最小值由驅動器的電流吸收能力決定。

這些器件完全適用于使用Ioff和上電3的熱插拔應用-州。 Ioff電路禁用輸出，防止在斷電時損壞通過器件的電流回流。上電和斷電期間，上電三態電路將輸出置于高阻態，從而防止驅動器沖突。

• 德州儀器廣播公司的成員??家庭
• 3.3 V工作和低靜態功耗的先進BiCMOS技術（ABT）設計
• 支持混合模式信號操作（5 V）輸入和輸出電壓使用3.3VVCC）
• 支持低至2.7 V的未調節電池工作
• 典型VOLP（輸出接地反彈）＆lt; 0.8 V，VCC= 3.3 V，TA= 25°C
• 分布式VCC和GND引腳最大限度地降低高速開關噪聲
• 流通式架構優化PCB布局
• Ioff和上電3態支持Hot插入
• 數據輸入上的總線保持消除了對外部上拉/下拉電阻的需求
• 每個JESD的閂鎖性能超過500 mA 17
• ESD保護超過JESD 22
  • 2000-V人體模型（A114-A）
  • 200-V機型（A115-A）

Widebus是德州儀器公司的商標。
