      DS91M040 125 MHz 四路 M-LVDS 收發器

      數據：

      描述

      DS91M040是一款四通道M-LVDS收發器，設計用于驅動/接收來自/最多四個多點網絡的時鐘或數據信號。

      < p> M-LVDS（多點LVDS）是基于LVDS技術的新型總線接口器件系列，專為多點和多點電纜和背板應用而設計。它與標準LVDS的不同之處在于提供增加的驅動電流以處理多點應用中所需的雙端接。由于未端接的存根，受控的轉換時間可最大限度地減少多點配置中常見的反射。 M-LVDS器件還具有非常大的輸入共模電壓范圍，可在重負載和噪聲背板環境中提供額外的噪聲容限。

      單個DS91M040通道是一個半雙工收發器，可接受LVTTL /LVCMOS信號。驅動器輸入并將其轉換為差分M-LVDS信號電平。接收器輸入接受低壓差分信號（LVDS，BLVDS，M-LVDS，LVPECL和CML）并將其轉換為3V LVCMOS信號。 DS91M040支持M-LVDS類型1和類型2接收器輸入。

      特性

      • DC - 125 MHz /250 Mbps低抖動，低偏差，低功耗操作
      • 寬輸入共模電壓范圍允許高達±1V的GND噪聲
      • 符合TIA /EIA-899 M-LVDS標準
      • 引腳可選的M-LVDS接收器類型（1或2）
        • < li>受控轉換時間（典型值2.0 ns）最小化反射
      • M-LVD上的8 kV ESD I /O引腳可保護相鄰組件
      • 流通引腳簡化PCB布局

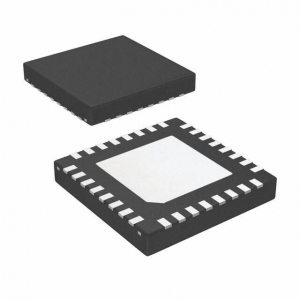

      • 小型5 mm x 5 mm WQFN-32節省空間的包裝

      所有商標均為其各自所有者的財產。

      參數 與其它產品相比?緩沖器、驅動器/接收器和交叉點

      ?
      Device Type
      Protocols
      No. of Tx
      No. of Rx
      Input Signal
      Output Signal
      Signaling Rate (Mbps)
      ESD HBM (kV)
      Function
      Operating Temperature Range (C)
      Package Group
      Package Size: mm2:W x L (PKG)
      Pin/Package
      DS91M040
      Transceiver ? ?
      M-LVDS ? ?
      4 ? ?
      4 ? ?
      LVDS
      BLVDS
      LVPECL
      CML
      LVTTL
      LVCMOS
      M-LVDS ? ?
      LVTTL
      M-LVDS
      LVCMOS ? ?
      250 ? ?
      8 ? ?
      Transceiver ? ?
      -40 to 85 ? ?
      WQFN ? ?
      32WQFN: 25 mm2: 5 x 5(WQFN) ? ?
      32WQFN ? ?
