Analog Devices/Maxim Integrated MAX96752 GMSL2解串器（帶雙LVDS（OLDI）輸出）可將單鏈或雙鏈路GMSL? 串行輸入轉換為單路或雙路OLDI。這些器件還可發送和接收側通道和外設控制數據，從而實現視頻和雙向數據的全雙工單線傳輸。OLDI輸出可配置為單端口（4通道或8通道）或雙端口（2個4通道），以靈活驅動具有各種分辨率的顯示器。每個端口均支持高達150MHz的像素時鐘速率，在雙端口模式下，MAX96752支持高達300MHz的組合像素時鐘。

數據手冊：*附件：Analog Devices Maxim Integrated MAX96752帶雙LVDS輸出的GMSL2解串器數據手冊.pdf

GMSL2并行控制通道在^I2C^或UART模式下工作。提供兩個額外直通^I2C^或UART通道和一個直通SPI通道，用于外設控制。雙向音頻通道在TDM模式下支持^I2S^立體聲和多達8個通道。額定汽車級溫度范圍為-40°C至+105°C。Analog Devices/Maxim Integrated MAX96752符合AEC-Q100標準。數據可通過符合GMSL2通道規范的低成本50Ω同軸電纜或100Ω STP電纜傳輸。

特性

• 1個4、2個4或1個8 OLDI輸出通道配置
• 3Gbps或6Gbps正向鏈路速率，提高系統和電源靈活性
• 通過單根電線實現全雙工功能
• 支持高達300MHz PCLK
• 支持視頻復制和雙視圖分割，用于驅動兩個顯示器
• 使用低成本50Ω同軸電纜或100Ω STP電纜
• 正向和反向^I2S^或7.1 TDM音頻
• 可選內部VDD 穩壓器
• ASIL相關功能安全特性
  • 符合ASIL B要求
  • 控制通道數據（ ^I2C^ 、UART、SPI、GPIO、音頻）的16位CRC保護
  • 檢測到錯誤后重傳所有控制通道數據（ ^I2C^ 、UART、SPI、GPIO、音頻）
  • 可選32位視頻線路循環冗余校驗（CRC）
  • 可選中斷，用于故障檢測
  • 視頻水印檢測
• 性能工具確保高鏈路裕度
  • GMSL鏈路上的連續自適應均衡
  • 正向和反向通道偽隨機二進制序列（PRBS）發生器和檢查器，用于串行I/O鏈路的BER測試
  • 用于連續鏈路裕度診斷的開眼監視器
• 并行控制通道，用于設備配置和與遠程外設通信
  • ^I2C^ 、UART、直通 ^I2C^ /UART、SPI以及隧道或寄存器可編程GPIO
  • 可設定的優先級
  • 八個硬件可編程器件地址
  • 多達14個可編程通用輸入/輸出（GPIO）
  • 睡眠模式，具有寄存器狀態保持功能
• 緊湊型8mmx8mm TQFN封裝，帶裸露焊盤

應用

• 儀表和平視顯示器
• 中央信息顯示屏
• 后座信息娛樂顯示屏

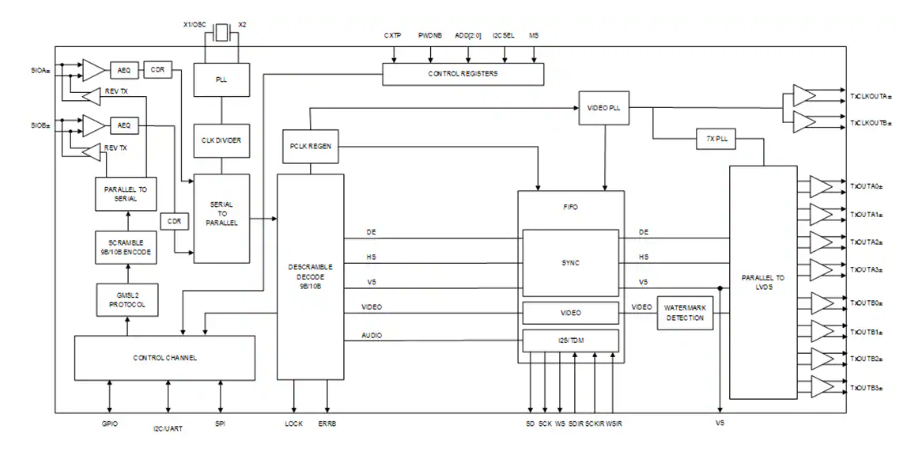

簡化框圖
