概述
MAX9386/MAX9387/MAX9388是具有輸出緩沖器、全差分、高速、低抖動的ECL/PECL多路復用器。這些器件設計應用于時鐘和數據分配，具有極低的傳輸延遲(典型值318ps)和輸出至輸出扭曲(典型值3.9ps)。MAX9386是具有一個輸出緩沖器的5:1多路復用器；MAX9387是具有2個緩沖器的5:1多路器，目的在于應用于冗余系統；MAX9388是具有一個輸出緩沖器的4:1多路復用器，其引腳兼容于MC100EP57。
數據表：*附件：MAX9388 ECL PECL多路復用器，帶有單 雙輸出緩沖器技.pdf

3個單端選擇輸入SEL0、SEL1、SEL2控制MAX9386/MAX9387的復用功能，而MAX9388只有2個選擇輸入端SEL0和SEL1。多路復用器選擇輸入兼容于ECL/PECL邏輯，其內部參考至片上輸出電壓V BB ，標稱為VCC - 1.425V。選擇輸入端可接受幅度在VCC和VEE之間的輸入信號，輸入端內部下拉到V EE ，確保輸入端開路時處于缺省的低電平。

差分輸入D_和/D_可以配置成接受單端信號輸入，只需將未用的互補輸入端連接到作為參考電壓的片上電源輸出端VBB即可。所有差分輸入端都有偏置和箝位電路，當輸入端開路時，強制電路輸出低電平(缺省值)。MAX9386/MAX9387/MAX9388可在很寬的電源電壓范圍內工作(|VCC - V EE |從2.735V至5.5V)。MAX9386/MAX9387提供20引腳TSSOP和QSOP封裝形式，MAX9387提供24引腳TSSOP和QSOP封裝。

應用

• 局端背板時鐘分配
• DSLAM/DLC
• 高速電信與數據通信應用

特性

• 318ps (典型)傳輸延遲

• 2.7GHz翻轉頻率

• 0.3ps(RMS)隨機抖動
• <14ps (最大，+25°C)輸出至輸出扭曲(MAX9387)
• -2.375V至-5.5V電源電壓用于差分LVECL/ECL
• +2.375V至+5.5V電源電壓用于差分LVPECL/PECL
• 輸入開路時，輸出低電平
• 2路輸出緩沖器(MAX9387)
• 引腳兼容于MC100EP57 (MAX9388EUP)

• 2kV ESD保護(人體模型)

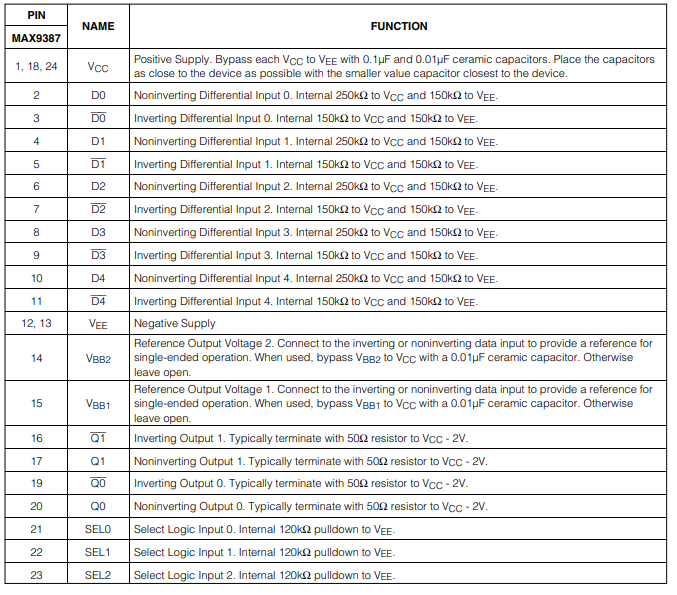

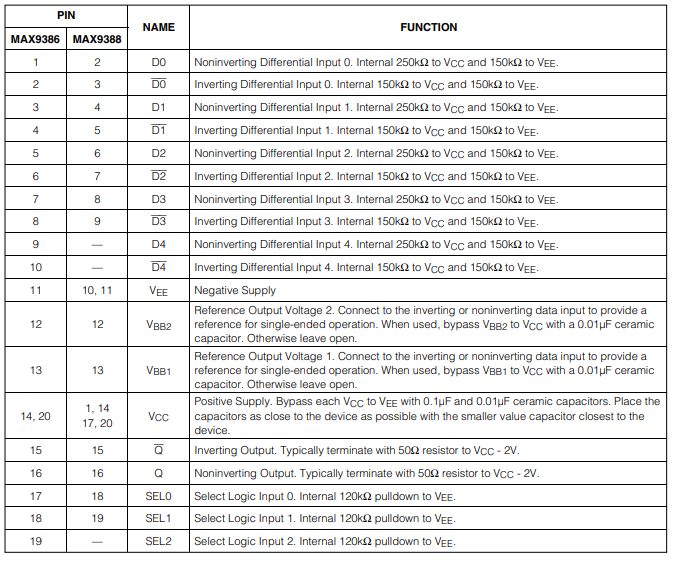

引腳配置描述

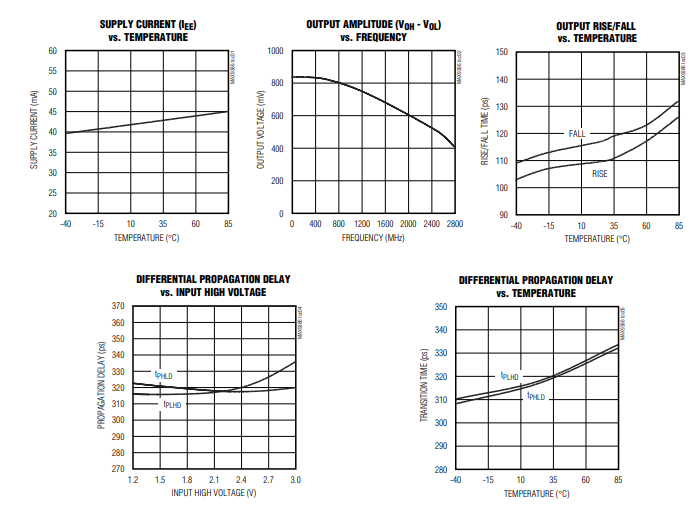

典型操作特性

應用信息

輸出端接

通過等效戴維南端接方式，使用 50Ω 到 -2V 或等效電源的電阻對輸出進行端接。使每個 Q 和 Q? 輸出的端接一致，以實現最小信號失真。當采用單端輸出時，需同時端接 Q 和 Q? 。

確保輸出電流不超過“絕對最大額定值”表中規定的電流限制。在所有工作條件下，都應遵守器件的總熱限制。

電源旁路

使用高頻表面貼裝的 0.1μF 和 0.01μF 陶瓷電容，將 VCC 旁路至 VEE。對于正發射極耦合邏輯（PECL），使用 0.1μF 電容將每個 VCC 旁路至 VEE。盡可能將電容靠近器件引腳放置，其中 0.01μF 電容應最靠近引腳。

連接旁路電容到地時使用多個過孔。使用 VBB1 或 VBB2 參考輸出時，用 0.01μF 陶瓷電容將其旁路至 VCC。若不使用 VBB1 或 VBB2 參考輸出，可將其懸空。

走線

電路板走線布局對于維持高速差分信號的信號完整性至關重要。維持信號完整性可通過減少反射和偏斜，以及提高共模噪聲抑制能力來實現。

信號反射由 50Ω 特性阻抗的不連續引起。通過保持差分走線之間的距離不變或使用漸變線，避免出現不連續情況。不使用尖銳拐角，減少過孔數量。保持走線間距恒定也有助于提高共模噪聲抑制能力。通過匹配差分走線的電氣長度來減少偏斜。
