DS90UR124-Q1 5-43MHz DC 平衡 24 位 FPD 鏈接 II 解串器

數據： DS90URxxx-Q1 5-MHz to 43-MHz DC-Balanced 24-Bit FPD-Link II Serializer and Deserializer Chipset 數據表

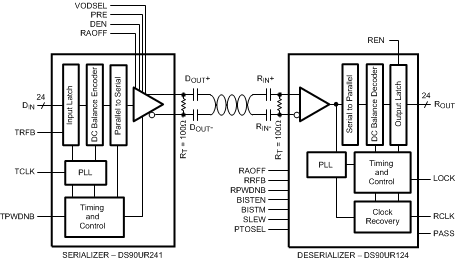

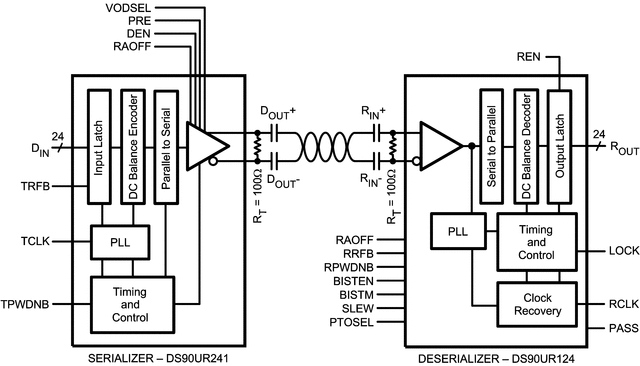

描述

DS90URxxx-Q1芯片組將24位并行總線轉換為帶有嵌入式時鐘信息的完全透明數據/控制FPD-Link II LVDS串行流。該芯片組非常適合將圖形數據驅動到需要18位色深的顯示器：RGB666 + HS，VS，DE +三個額外的通用數據通道。這種單串行流通過消除并行數據和時鐘路徑之間的偏差問題，簡化了在PCB走線和電纜上傳輸24位總線的過程。該器件通過縮小數據路徑來節省系統成本，從而減少PCB層，電纜寬度，連接器尺寸和引腳。

DS90URxxx-Q1在高速I(mǎi) /上集成了FPD-Link II LVDS信號O. FPD-Link II LVDS提供低功耗和低噪聲環境，可通過串行傳輸路徑可靠地傳輸數據。通過針對工作頻率范圍優化串行器輸出邊沿速率，EMI進一步降低。

此外，該器件具有預加重功能，可使用有損電纜在較長距離上增強信號。內部DC平衡編碼和解碼用于支持AC耦合互連。使用TI的專有隨機鎖定，串行器的并行數據隨機化到解串器，無需REFCLK。

特性

支持18位色深的顯示器
5 MHz至43 MHz像素時鐘

24：1接口壓縮
帶DC均衡的嵌入式時鐘支持交流耦合數據傳輸
能夠驅動高達10米的屏蔽雙絞線電纜
無需參考時鐘（解串器）
符合ISO 10605 ESD？大于8 kV的HBM
ESD結構
熱插拔支持
EMI降低？ Serializer接受Spread
Spectrum輸入;數據隨機化和串行鏈路的混洗;解串器提供
可調節PTO（漸進式Turnon）LVCMOS
輸出
@Speed BIST（內置自檢）以驗證LVDS傳輸路徑
個人發送器和接收器的掉電控制器
電源范圍3.3 V±10％
用于發送器和64引腳的48引腳TQFP封裝
TQFP封裝對于接收器
溫度范圍：?? 40°C至105°C
向后兼容模式，使用
DS90C241 /DS90C124

參數 與其它產品相比?顯示 SerDes

?
Function
Color Depth (bpp)
Pixel Clock Min (MHz)
Pixel Clock (Max) (MHz)
Input Compatibility
Output Compatibility
Signal Conditioning
EMI Reduction
Diagnostics
Total Throughput (Mbps)
Rating
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
Pin/Package
?

DS90UR124-Q1	DS90C124	DS90C124-Q1	DS90C241	DS90C241-Q1	DS90UR124	DS90UR241	DS90UR241-Q1	DS99R101	DS99R103	DS99R105
Deserializer ? ?	Deserializer ? ?	Deserializer ? ?	Serializer ? ?	Serializer ? ?	Deserializer ? ?	Serializer ? ?	Serializer ? ?	Serializer ? ?	Serializer ? ?	Serializer ? ?
18 ? ?	18 ? ?	18 ? ?	18 ? ?	18 ? ?	18 ? ?	18 ? ?	18 ? ?	18 ? ?	18 ? ?	18 ? ?
5 ? ?	5 ? ?	5 ? ?	5 ? ?	5 ? ?	5 ? ?	5 ? ?	5 ? ?	3 ? ?	3 ? ?	3 ? ?
43 ? ?	35 ? ?	35 ? ?	35 ? ?	35 ? ?	43 ? ?	43 ? ?	43 ? ?	40 ? ?	40 ? ?	40 ? ?
FPD-Link II LVDS ? ?	FPD-Link II LVDS ? ?	FPD-Link II LVDS ? ?	LVCMOS ? ?	LVCMOS ? ?	FPD-Link II LVDS ? ?	LVCMOS ? ?	LVCMOS ? ?	LVCMOS ? ?	LVCMOS ? ?	LVCMOS ? ?
LVCMOS ? ?	LVCMOS ? ?	LVCMOS ? ?	FPD-Link LVDS ? ?	FPD-Link LVDS ? ?	LVCMOS ? ?	FPD-Link LVDS ? ?	FPD-Link LVDS ? ?	FPD-Link LVDS ? ?	FPD-Link LVDS ? ?	FPD-Link LVDS ? ?
?	?	?	Pre-Emphasis VOD Select ? ?	Pre-Emphasis VOD Select ? ?	?	Pre-Emphasis VOD Select ? ?	Pre-Emphasis VOD Select ? ?	?	Pre-Emphasis ? ?	Fixed Pre-Emphasis ? ?
Adjustable Progressive Turn On (PTO) Slew Rate Control ? ?	Progressive Turn On (PTO) Slew Rate Control ? ?	Progressive Turn On (PTO) Slew Rate Control ? ?	?	?	Adjustable Progressive Turn On (PTO) Slew Rate Control ? ?	?	?	Progressive Turn On (PTO) ? ?	?	?
BIST ? ?	BIST ? ?	BIST ? ?	?	?	BIST ? ?	BIST ? ?	BIST ? ?	?	?	?
1032 ? ?	840 ? ?	840 ? ?	840 ? ?	840 ? ?	1032 ? ?	1032 ? ?	1032 ? ?	960 ? ?	960 ? ?	960 ? ?
Automotive ? ?	Catalog ? ?	Automotive ? ?	Catalog ? ?	Automotive ? ?	Catalog ? ?	Catalog ? ?	Automotive ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?
-40 to 105 ? ?	-40 to 105 ? ?	-40 to 105 ? ?	-40 to 105 ? ?	-40 to 105 ? ?	-40 to 105 ? ?	-40 to 105 ? ?	-40 to 105 ? ?	0 to 70 ? ?	-40 to 85 ? ?	0 to 70 ? ?
TQFP ? ?	TQFP ? ?	TQFP ? ?	TQFP ? ?	TQFP ? ?	TQFP ? ?	TQFP ? ?	TQFP ? ?	TQFP ? ?	TQFP WQFN ? ?	TQFP WQFN ? ?
64TQFP: 144 mm2: 12 x 12(TQFP) ? ?	48TQFP: 81 mm2: 9 x 9(TQFP) ? ?	48TQFP: 81 mm2: 9 x 9(TQFP) ? ?	48TQFP: 81 mm2: 9 x 9(TQFP) ? ?	48TQFP: 81 mm2: 9 x 9(TQFP) ? ?	64TQFP: 144 mm2: 12 x 12(TQFP) ? ?	48TQFP: 81 mm2: 9 x 9(TQFP) ? ?	48TQFP: 81 mm2: 9 x 9(TQFP) ? ?	48TQFP: 81 mm2: 9 x 9(TQFP) ? ?	48TQFP: 81 mm2: 9 x 9(TQFP) 48WQFN: 49 mm2: 7 x 7(WQFN) ? ?	48TQFP: 81 mm2: 9 x 9(TQFP) 48WQFN: 49 mm2: 7 x 7(WQFN) ? ?
64TQFP ? ?	48TQFP ? ?	48TQFP ? ?	48TQFP ? ?	48TQFP ? ?	64TQFP ? ?	48TQFP ? ?	48TQFP ? ?	48TQFP ? ?	48TQFP 48WQFN ? ?	48TQFP 48WQFN ? ?
