      UCC21220 4A/6A 3.0kVRMS 隔離式雙通道柵極驅動器

      數據：

      描述

      UCC21220器件是一款隔離式雙通道柵極驅動器，具有4A峰值源和6A峰值吸收電流。它旨在以最佳的動態性能驅動功率MOSFET，IGBT和GaN晶體管。

      該器件可配置為兩個低側驅動器，兩個高側驅動器或半橋驅動器。兩個輸出可以并聯形成單個驅動器，由于具有同類最佳的延遲匹配性能，在沒有內部連接的情況下，可以使重載條件下的驅動強度加倍。

      輸入側與兩個輸出隔離驅動器采用-3.0 kV RMS 隔離柵，具有最低100 V /ns的共模瞬態抗擾度（CMTI）。

      保護功能包括：DIS引腳關閉設置為高電平時同時輸出; INA /B引腳抑制輸入瞬態短于5 ns;輸入和輸出均可承受-2-V尖峰，持續200-ns，所有電源均具有低壓鎖定（UVLO），有源下拉保護功能可在無電源或浮動時將輸出鉗位在2.1-V以下。

      具有這些功能該器件可在各種電源應用中實現高效率，高功率密度和穩健性。

      特性

      • 窄體SOIC-16（D）封裝
      • 通用：雙低側，雙高側或半側 - 橋式驅動器
      • 工作溫度范圍-40°C至125°C
      • 開關參數：
        • 28 ns典型傳播延遲
        • 10-ns最小脈沖寬度
        • 5-ns最大延遲匹配
        • 5.5-ns MaximumPulse-Width Distortion
      • 集成去毛刺濾波器
      • 共模瞬態抗擾度（CMTI）大于100 V /ns
      • 1.5 kV通道間功能隔離
      • 隔離阻隔壽命＆gt; ; 40年
      • 4-A峰值源，6-A峰值灌電流輸出
      • TTL和CMOS兼容輸入
      • 3 V至5.5 V輸入VCCI范圍
      • 高達18 V VDD輸出驅動電源
        • 8 V VDD UVLO
      • I /O耐受性-2- V表示200 ns
      • 拒絕短于5 ns的輸入脈沖和噪聲瞬態
      • 所有電源的UVLO保護
      • 輸出端的有源下拉保護
      • 快速禁用電源排序
      • 浪涌抗擾度高達7800-V PK
      • 安全相關認證（已計劃）：< ul>
      • 4242-V PK 根據DIN V VDE V 0884-11進行隔離：2017-01和DIN EN 61010-1
      • 3000-V RMS 根據UL1577隔離1分鐘
      • 符合IEC 60950-1，IEC 62368-1和IEC 61010-1終端設備標準的CSA認證
      • CQC認證perGB4943.1-2011

      所有商標均為其各自所有者的財產。

      參數 與其它產品相比?隔離式柵極驅動器

      ?
      Isolation Rating (Vrms)
      DIN V VDE V 0884-10 Transient Overvoltage Rating (Vpk)
      DIN V VDE V 0884-10 Working Voltage (Vpk)
      Number of Channels (#)
      Power Switch
      Enable/Disable Function
      Output VCC/VDD (Max) (V)
      Output VCC/VDD (Min) (V)
      Input VCC (Min) (V)
      Input VCC (Max) (V)
      Peak Output Current (A)
      Prop Delay (ns)
      Prop Delay (Max) (ns)
      Operating Temperature Range (C)
      Package Group
      UCC21220 UCC21222 UCC21225A UCC21520
      3000 ? ? 3000 ? ? 2500 ? ? 5700 ? ?
      4242 ? ? 4242 ? ? 3535 ? ? 8000 ? ?
      990 ? ? 990 ? ? 792 ? ? 2121 ? ?
      2 ? ? 2 ? ? 2 ? ? 2 ? ?
      MOSFET
      IGBT
      GaNFET ? ?      		 MOSFET
      IGBT
      GaNFET ? ?      		 MOSFET
      GaNFET ? ?      		 MOSFET
      IGBT ? ?
      DISABLE ? ? DISABLE ? ? Disable ? ? Disable ? ?
      18 ? ? 18 ? ? 25 ? ? 25 ? ?
      9.2 ? ? 9.2 ? ? 6.5 ? ? 9.2 ? ?
      3 ? ? 3 ? ? 3 ? ? 3 ? ?
      5.5 ? ? 5.5 ? ? 18 ? ? 18 ? ?
      6 ? ? 6 ? ? 6 ? ? 6 ? ?
      28 ? ? 28 ? ? 19 ? ? 19 ? ?
      40 ? ? 40 ? ? 30 ? ? 30 ? ?
      -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ?
      SOIC ? ? SOIC ? ? VLGA ? ? SOIC ? ?

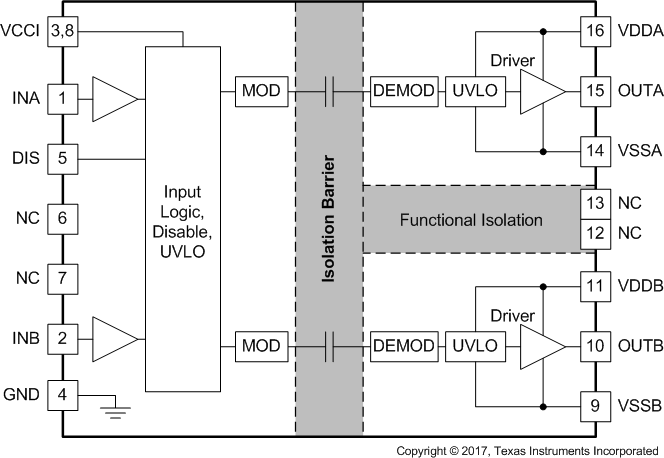

      方框圖 (1)
