      LMS3635-Q1 3.5A/5.5A、36V 同步 400kHz 降壓轉換器

      數據：

      描述

      LMS3635-Q1和LMS3655-Q1同步降壓穩壓器針對高性能應用進行了優化，可提供3.3V，5V或可調節輸出（ 1V至20V）輸出電壓.PWM和PFM模式之間的無縫轉換以及低靜態電流可確保在所有負載下實現高效率和出色的瞬態響應。

      高級高速電路支持LMS3655- Q1將24V的輸入調節至3.3V的輸出（400kHz固定頻率），同時還支持5.5A的持續負載電流。創新的頻率折返架構允許該器件通過僅3.5V的輸入電壓調節生成3.3V的輸出。電壓范圍可高達36V，瞬態容差高達42V，有助于輕松實現輸入浪涌保護設計。

      開漏復位輸出具有內置的濾波和延遲功能，可提供正確的系統狀態指示。憑借這一特性，器件無需使用附加監控組件，這節省了成本和電路板空間。

      特性

      • 符合面向汽車應用的AEC-Q100符合AEC-Q100標準
        • 器件溫度等級1：環境工作溫度范圍為-40°C至+ 125°C
        • 人體放電模型（HBM）分類等級2
        • 充電器件模型（CDM）分類等級C6
        < /li>
      • 在將12V轉換為5V時具有96％的峰值效率
      • 低EMI和最少的開關節點振鈴
      • 400kHz（±10％）固定開關頻率
      • -40°C至+ 150°C結溫范圍
      • 外部頻率同步
      • 具有內部濾波器和3ms釋放計時器的 RESET 輸出
      • 可提高效率的自動輕負載模式
      • 引腳可選強制PWM模式
      • 內置補償，軟啟動，電流限制，熱關斷和UVLO
      • 25°C時在3.5A負載下具有0.35V壓降（典型值）
      • 18μAI< sub> Q_VIN ：在3.3V OUT 且無負載情況下的靜態電流（典型值）
      • 輸出電壓：5V，3.3V和ADJ（1V 20V）
      • ±1.5％基準電壓容差

      <小>所有商標是其相應所有者的財產。

      參數 與其它產品相比?降壓轉換器 （集成開關）

      ?
      Vin (Min) (V)
      Vin (Max) (V)
      Vout (Min) (V)
      Vout (Max) (V)
      Iout (Max) (A)
      Regulated Outputs (#)
      Switching Frequency (Min) (kHz)
      Switching Frequency (Max) (kHz)
      Iq (Typ) (mA)
      Features
      Control Mode
      Duty Cycle (Max) (%)
      Operating Temperature Range (C)
      Rating
      Package Group
      LMS3635-Q1 LM53600-Q1 LM53601-Q1 LM53602-Q1 LM53603-Q1 LM53625-Q1 LM73605-Q1 LM73606-Q1 LM76002-Q1 LM76003-Q1 LMR14050-Q1 LMS3655-Q1
      3.5 ? ? 3.5 ? ? 3.5 ? ? 3.5 ? ? 3.5 ? ? 3.5 ? ? 3.5 ? ? 3.5 ? ? 3.5 ? ? 3.5 ? ? 4 ? ? 3.5 ? ?
      42 ? ? 42 ? ? 42 ? ? 42 ? ? 42 ? ? 42 ? ? 36 ? ? 36 ? ? 60 ? ? 60 ? ? 40 ? ? 42 ? ?
      1 ? ? 3.3 ? ? 3.2 ? ? 3.2 ? ? 3.2 ? ? 3.2 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ?
      15 ? ? 9.9 ? ? 6 ? ? 9.9 ? ? 9.9 ? ? 10 ? ? 34 ? ? 34 ? ? 57 ? ? 57 ? ? 30 ? ? 15 ? ?
      3.5 ? ? 0.65 ? ? 1 ? ? 2 ? ? 3 ? ? 2.5 ? ? 5 ? ? 6 ? ? 2.5 ? ? 3.5 ? ? 5 ? ? 5.5 ? ?
      1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ?
      250 ? ? 1890 ? ? 1890 ? ? 1850 ? ? 1850 ? ? 1850 ? ? 350 ? ? 350 ? ? 300 ? ? 300 ? ? 200 ? ? 250 ? ?
      500 ? ? 2400 ? ? 2400 ? ? 2350 ? ? 2350 ? ? 2350 ? ? 2200 ? ? 2200 ? ? 2200 ? ? 2200 ? ? 2500 ? ? 500 ? ?
      0.015 ? ? 0.023 ? ? 0.023 ? ? 0.023 ? ? 0.023 ? ? 0.018 ? ? 0.015 ? ? 0.015 ? ? 0.015 ? ? 0.015 ? ? 0.04 ? ? 0.015 ? ?
      Enable
      Frequency Synchronization
      Light Load Efficiency
      Power Good
      Pre-Bias Start-Up
      Synchronous Rectification ? ?      		 Enable
      Forced Pulse Width Modulation (FPWM) Mode
      Frequency Synchronization
      Light Load Efficiency
      Power Good
      Synchronous Rectification
      Wettable Flanks Package ? ?      		 Enable
      Frequency Synchronization
      Light Load Efficiency
      Power Good
      Synchronous Rectification ? ?      		 Enable
      Frequency Synchronization
      Light Load Efficiency
      Power Good
      Synchronous Rectification ? ?      		 Enable
      Frequency Synchronization
      Light Load Efficiency
      Power Good
      Synchronous Rectification ? ?      		 Spread Spectrum
      Synchronous Rectification ? ?      		 Enable
      Forced Pulse Width Modulation (FPWM) Mode
      Frequency Synchronization
      Light Load Efficiency
      Over Current Protection
      Power Good
      Pre-Bias Start-Up
      Synchronous Rectification
      Wettable Flanks Package ? ?      		 Enable
      Forced Pulse Width Modulation (FPWM) Mode
      Frequency Synchronization
      Light Load Efficiency
      Over Current Protection
      Power Good
      Pre-Bias Start-Up
      Synchronous Rectification
      UVLO Fixed
      Wettable Flanks Package ? ?      		 Enable
      Forced Pulse Width Modulation (FPWM) Mode
      Frequency Synchronization
      Light Load Efficiency
      Power Good
      Synchronous Rectification
      Wettable Flanks Package ? ?      		 Enable
      Forced Pulse Width Modulation (FPWM) Mode
      Frequency Synchronization
      Light Load Efficiency
      Power Good
      Synchronous Rectification
      Wettable Flanks Package ? ?      		 Enable
      Frequency Synchronization
      Light Load Efficiency
      Power Good
      Pre-Bias Start-Up
      Spread Spectrum
      Tracking
      UVLO Adjustable ? ?      		 Enable
      Frequency Synchronization
      Light Load Efficiency
      Power Good
      Pre-Bias Start-Up
      Synchronous Rectification ? ?
      Current Mode ? ? Current Mode ? ? Current Mode ? ? Current Mode ? ? Current Mode ? ? Current Mode ? ? Current Mode ? ? Current Mode ? ? Current Mode ? ? Current Mode ? ? Current Mode ? ? Current Mode ? ?
      98 ? ? 98 ? ? 98 ? ? 98 ? ? 98 ? ? 98 ? ? 96 ? ? 96 ? ? ? ? 98 ? ? 98 ? ?
      -40 to 150 ? ? -40 to 150 ? ? -40 to 150 ? ? -40 to 150 ? ? -40 to 150 ? ? -40 to 150 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 150 ? ? -40 to 150 ? ? -40 to 125 ? ? -40 to 150 ? ?
      Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ?
      VQFN-HR ? ? WSON ? ? WSON ? ? HTSSOP ? ? HTSSOP ? ? VQFN-HR ? ? WQFN ? ? WQFN ? ? WQFN ? ? WQFN ? ? SO PowerPAD
      WSON ? ?      		 VQFN-HR ? ?

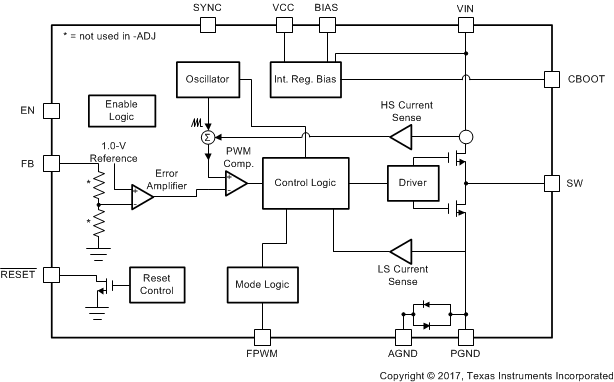

      方框圖 (1)
