      LM53625-Q1 2.5/3.5A、36V、2.1MHz、汽車類同步降壓直流/直流轉換器

      數據：

      描述

      LM53625-Q1 /LM53635-Q1同步降壓穩壓器針對汽車應用進行了優化，可提供5 V，3.3 V輸出電壓或可調輸出。先進的高速電路允許LM53625-Q1 /LM53635-Q1在2.1 V的固定頻率下從18 V輸入調節至3.3 V輸出。創新的架構允許該器件在3.55 V的輸入電壓范圍內調節3.3 V輸出.LM53625-Q1 /LM53635-Q1的所有方面均針對汽車和性能驅動的工業客戶進行了優化。輸入電壓范圍高達36 V，瞬態容差高達42 V，簡化了輸入浪涌保護設計。符合汽車標準的Hotrod QFN封裝具有可潤濕的側面，可降低寄生電感和電阻，同時提高效率，最大限度地減少開關節點振鈴，并顯著降低電磁干擾（EMI）。開漏復位輸出，內置濾波和延遲，可真實指示系統狀態。此功能無需額外的監控組件，從而節省了成本和電路板空間。 PWM和PFM模式之間的無縫轉換和低靜態電流（3.3 V選項僅為15μA）可確保在所有負載下實現高效率和出色的瞬態響應。

      特性

      • AEC-Q100汽車合格：
        • 器件溫度等級1：-40°C至+ 125°C環境工作溫度范圍
        • 設備HBM分類等級2
        • 設備CDM分類等級C6
      • -40°C至+ 150°C接頭溫度范圍
      • 15-μA無負載靜態電流（典型值），3.3V輸出
      • 4 mm×5 mm，0.5 mm間距VQFN封裝，帶可濕性側面和0.6- mm V IN 間距
      • 低EMI和開關噪聲
      • 擴頻選項
      • 外部頻率同步
      • RESET 帶內部濾波器和3 ms釋放定時器的輸出
      • 引腳可選的強制PWM模式
      • 內置補償，軟啟動，電流限制，熱關斷和UVLO
      • 在105°C時，3.5 A時0.6 V壓差 A
      • ±1％輸出耐壓（-40°C至125°CT J ）
      • 可用W固定的5 V，3.3 V或可調節輸出

      所有商標均為其各自所有者的財產。

      參數 與其它產品相比?降壓轉換器 （集成開關）

      ?
      Vin (Min) (V)
      Vin (Max) (V)
      Vout (Min) (V)
      Vout (Max) (V)
      Iout (Max) (A)
      Regulated Outputs (#)
      Switching Frequency (Min) (kHz)
      Switching Frequency (Max) (kHz)
      Iq (Typ) (mA)
      Features
      Control Mode
      Duty Cycle (Max) (%)
      Operating Temperature Range (C)
      Rating
      Package Group
      LM53625-Q1 LM26001-Q1 LM26003-Q1 LM53600-Q1 LM53601-Q1 LM53602-Q1 LM53603-Q1 LMS3635-Q1 LMS3655-Q1
      3.5 ? ? 3 ? ? 3 ? ? 3.5 ? ? 3.5 ? ? 3.5 ? ? 3.5 ? ? 3.5 ? ? 3.5 ? ?
      42 ? ? 38 ? ? 38 ? ? 42 ? ? 42 ? ? 42 ? ? 42 ? ? 42 ? ? 42 ? ?
      3.2 ? ? 1.25 ? ? 1.25 ? ? 3.3 ? ? 3.2 ? ? 3.2 ? ? 3.2 ? ? 1 ? ? 1 ? ?
      10 ? ? 35 ? ? 35 ? ? 9.9 ? ? 6 ? ? 9.9 ? ? 9.9 ? ? 15 ? ? 15 ? ?
      2.5 ? ? 1.5 ? ? 3 ? ? 0.65 ? ? 1 ? ? 2 ? ? 3 ? ? 3.5 ? ? 5.5 ? ?
      1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ?
      1850 ? ? 150 ? ? 150 ? ? 1890 ? ? 1890 ? ? 1850 ? ? 1850 ? ? 250 ? ? 250 ? ?
      2350 ? ? 500 ? ? 500 ? ? 2400 ? ? 2400 ? ? 2350 ? ? 2350 ? ? 500 ? ? 500 ? ?
      0.018 ? ? 0.038 ? ? 0.04 ? ? 0.023 ? ? 0.023 ? ? 0.023 ? ? 0.023 ? ? 0.015 ? ? 0.015 ? ?
      Spread Spectrum
      Synchronous Rectification ? ?      		 Enable
      Light Load Efficiency
      Power Good
      Pre-Bias Start-Up ? ?      		 Enable
      Light Load Efficiency
      Power Good
      Pre-Bias Start-Up ? ?      		 Enable
      Forced Pulse Width Modulation (FPWM) Mode
      Frequency Synchronization
      Light Load Efficiency
      Power Good
      Synchronous Rectification
      Wettable Flanks Package ? ?      		 Enable
      Frequency Synchronization
      Light Load Efficiency
      Power Good
      Synchronous Rectification ? ?      		 Enable
      Frequency Synchronization
      Light Load Efficiency
      Power Good
      Synchronous Rectification ? ?      		 Enable
      Frequency Synchronization
      Light Load Efficiency
      Power Good
      Synchronous Rectification ? ?      		 Enable
      Frequency Synchronization
      Light Load Efficiency
      Power Good
      Pre-Bias Start-Up
      Synchronous Rectification ? ?      		 Enable
      Frequency Synchronization
      Light Load Efficiency
      Power Good
      Pre-Bias Start-Up
      Synchronous Rectification ? ?
      Current Mode ? ? Current Mode ? ? Current Mode ? ? Current Mode ? ? Current Mode ? ? Current Mode ? ? Current Mode ? ? Current Mode ? ? Current Mode ? ?
      98 ? ? 98 ? ? 98 ? ? 98 ? ? 98 ? ? 98 ? ? 98 ? ? 98 ? ? 98 ? ?
      -40 to 150 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 150 ? ? -40 to 150 ? ? -40 to 150 ? ? -40 to 150 ? ? -40 to 150 ? ? -40 to 150 ? ?
      Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ? Automotive ? ?
      VQFN-HR ? ? HTSSOP ? ? HTSSOP ? ? WSON ? ? WSON ? ? HTSSOP ? ? HTSSOP ? ? VQFN-HR ? ? VQFN-HR ? ?

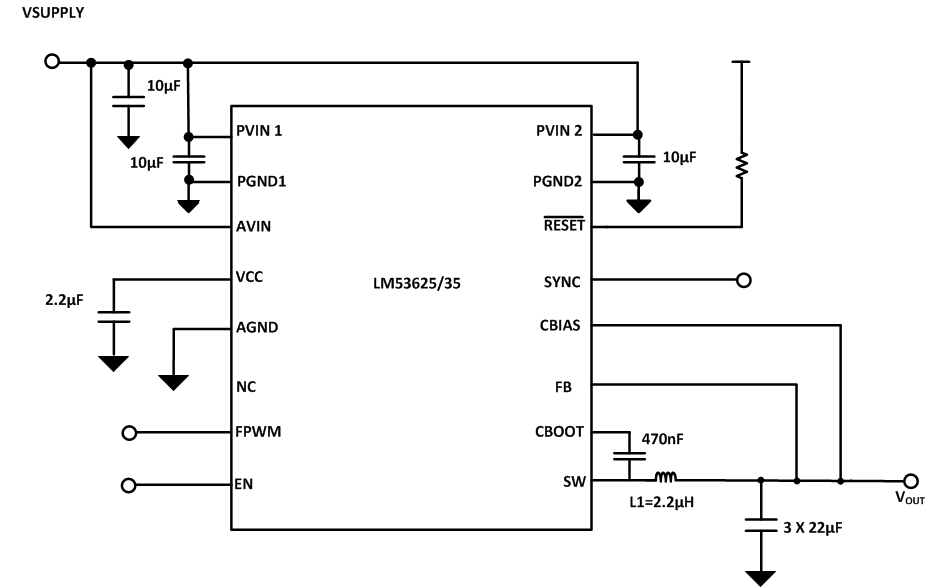

      方框圖 (2)
