Analog Devices Inc. LTM4652演示板 (DC3230A) 是用于LTM4652 μModule?穩壓器的評估和開發平臺。LTM4652是一款雙向、雙輸出、非隔離式開關模式直流-直流電源，在整個線路、負載和溫度變化范圍內的總直流輸出誤差為±1.5%。LTM4652可提供兩個±25A輸出或單個±50A輸出，僅需少量外部輸入和輸出電容器以及安裝元件。該器件提供精確調節的輸出電壓，通過外部電阻器在4.5V至18V輸入電壓范圍內，可介于0.6VDC至7.5VDC之間設定電壓。

數據手冊：*附件：Analog Devices Inc. LTM4652演示板 (DC3230A)數據手冊.pdf

Analog Devices Inc. LTM4652演示電路可配置為拉電流或灌電流輸出負載電流。該演示電路經過優化，在+9VIN 和-5VOUT條件下默認頻率為780kHz。LTM4652中使用的電流模式架構是峰值電流模式控制。默認情況下，該器件可在連續電流模式下工作，但可置于脈沖跳躍模式，以優化輕負載時的效率。

特性

• 輸入電壓范圍 (V IN )：4.5V至13V
• 默認輸出電壓 (V OUT )：-5.1V
• 默認開關頻率 (f SW )：750kHz
• 連續輸出電流 (I OUT )：±32A
• 效率
  • 拉電流：90.7%（+32A負載時）
  • 灌電流：83.9%（-32A負載時）

拉電流

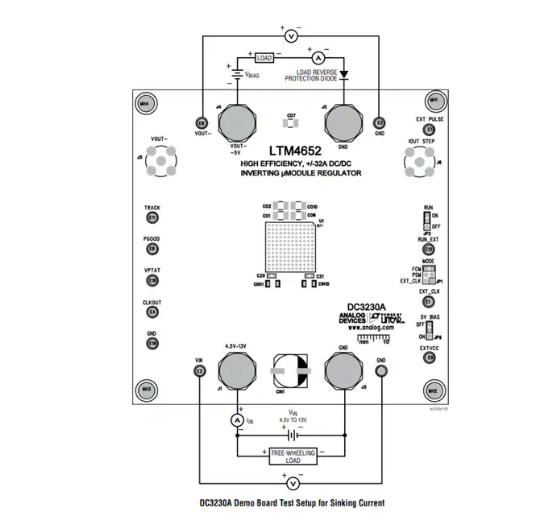

灌電流
