      Analog Devices Inc. DC2711A LT8608S用演示板數據手冊

      科技觀察員 ? 2025-06-19 13:52 ? 次閱讀

      Analog Devices Inc. DC2711A演示板是一款42V、1.5A同步降壓穩壓器，包含LT8608S器件。LT8608S是一款緊湊、高效、高速的同步單片降壓開關穩壓器，采用第二代Silent Switcher?結構，設計用于最大限度地降低EMI并降低PCB布局靈敏度。DC2711A演示板可從5.5V至42V輸入中支持5V輸出。

      數據手冊：*附件：Analog Devices Inc. DC2711A LT8608S用演示板數據手冊.pdf

      ADI DC2711A演示電路板上的SYNC引腳默認接地，以實現低紋波Burst Mode?操作。將JP1移至脈沖跳躍位置可將工作模式轉換為脈沖跳躍過程。一旦JP1處于擴頻位置，VCC即施加到SYNC引腳上，實現低EMI擴頻運行。將JP1移至同步位置，將外部時鐘移至SYNC塔臺，以同步到外部時鐘。

      PCB布局

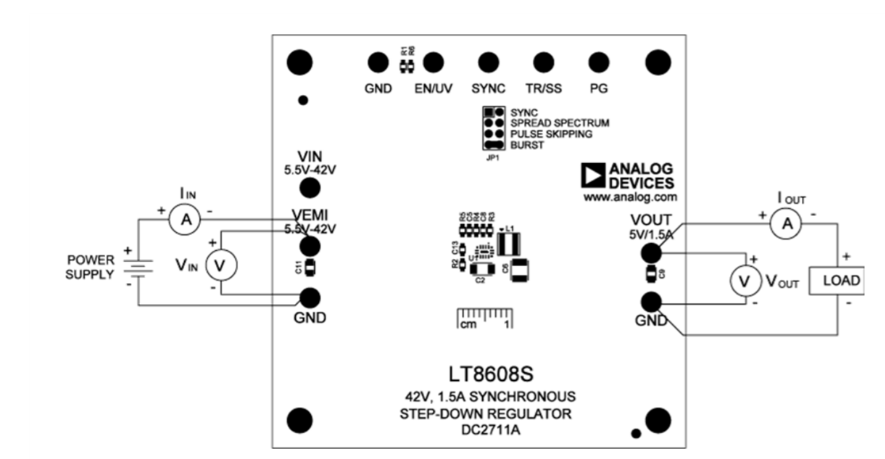

      正確測量設備設置


      聲明：本文內容及配圖由入駐作者撰寫或者入駐合作網站授權轉載。文章觀點僅代表作者本人，不代表電子發燒友網立場。文章及其配圖僅供工程師學習之用，如有內容侵權或者其他違規問題，請聯系本站處理。 舉報投訴
      • Analog
        +關注

        關注

        12

        文章

        9819

        瀏覽量

        58905
      • 演示板
        +關注

        關注

        0

        文章

        67

        瀏覽量

        10714
      • 同步降壓穩壓器

        關注

        1

        文章

        72

        瀏覽量

        13034
      收藏 人收藏

        評論

        相關推薦
        熱點推薦

        Analog Devices Inc. EVAL-LT8349-BZ評估板數據手冊

        Analog Devices Inc. EVAL-LT8349-BZ評估板用于評估LT8349兩
        的頭像 發表于 05-29 14:22 ?162次閱讀
        <b class='flag-5'>Analog</b> <b class='flag-5'>Devices</b> <b class='flag-5'>Inc.</b> EVAL-<b class='flag-5'>LT</b>8349-BZ評估<b class='flag-5'>板</b><b class='flag-5'>數據</b><b class='flag-5'>手冊</b>

        Analog Devices Inc. EVAL-LT8356-1-AZ演示板數據手冊

        Analog Devices Inc. EVAL-LT8356-1-AZ演示板是一款高壓LED
        的頭像 發表于 06-05 10:21 ?147次閱讀

        Analog Devices Inc. LT8722演示板DC3145A數據手冊

        Analog Devices Inc. LT8722演示板
        的頭像 發表于 06-05 10:47 ?202次閱讀
        <b class='flag-5'>Analog</b> <b class='flag-5'>Devices</b> <b class='flag-5'>Inc.</b> <b class='flag-5'>LT</b>8722<b class='flag-5'>演示</b><b class='flag-5'>板</b><b class='flag-5'>DC3145A</b><b class='flag-5'>數據</b><b class='flag-5'>手冊</b>

        Analog Devices Inc. DC3170A演示電路數據手冊

        Analog Devices Inc. DC3170A演示電路用于演示采用大電流、高效率4相降壓
        的頭像 發表于 06-05 14:57 ?163次閱讀
        <b class='flag-5'>Analog</b> <b class='flag-5'>Devices</b> <b class='flag-5'>Inc.</b> <b class='flag-5'>DC3170A</b><b class='flag-5'>演示</b>電路<b class='flag-5'>數據</b><b class='flag-5'>手冊</b>

        Analog Devices Inc. LTC4381演示板DC2713A-A/B數據手冊

        Analog Devices Inc. LTC4381演示板DC2713A-A/B支持評估LTC
        的頭像 發表于 06-05 16:15 ?198次閱讀
        <b class='flag-5'>Analog</b> <b class='flag-5'>Devices</b> <b class='flag-5'>Inc.</b> LTC4381<b class='flag-5'>演示</b><b class='flag-5'>板</b><b class='flag-5'>DC2713A-A</b>/B<b class='flag-5'>數據</b><b class='flag-5'>手冊</b>

        Analog Devices Inc. LT?8625S同步降壓穩壓器數據手冊

        Analog Devices Inc. LT?8625S同步降壓穩壓器 采用第三代Silent Switcher技術。該技術將超低噪聲基準與
        的頭像 發表于 06-06 11:34 ?196次閱讀
        <b class='flag-5'>Analog</b> <b class='flag-5'>Devices</b> <b class='flag-5'>Inc.</b> <b class='flag-5'>LT</b>?8625<b class='flag-5'>S</b>同步降壓穩壓器<b class='flag-5'>數據</b><b class='flag-5'>手冊</b>

        Analog Devices Inc. LTC7806演示板 (DC2951A)數據手冊

        Analog Devices Inc. LTC7806演示板（DC2951A）是一款用于LTC7
        的頭像 發表于 06-07 13:38 ?188次閱讀
        <b class='flag-5'>Analog</b> <b class='flag-5'>Devices</b> <b class='flag-5'>Inc.</b> LTC7806<b class='flag-5'>演示</b><b class='flag-5'>板</b> (<b class='flag-5'>DC2951A</b>)<b class='flag-5'>數據</b><b class='flag-5'>手冊</b>

        Analog Devices Inc. EVAL-LTM4702-AZ評估板數據手冊

        Analog Devices Inc. EVAL-LTM4702-AZ評估板采用先進的LTM? 4702 μModule?穩壓器。Analog
        的頭像 發表于 06-15 14:29 ?106次閱讀
        <b class='flag-5'>Analog</b> <b class='flag-5'>Devices</b> <b class='flag-5'>Inc.</b> EVAL-LTM4702-AZ評估<b class='flag-5'>板</b><b class='flag-5'>數據</b><b class='flag-5'>手冊</b>

        Analog Devices Inc. EVAL-LT3097-AZ評估板數據手冊

        Analog Devices Inc. EVAL-LT3097-AZ評估板采用具有正負通道的雙通道500mA穩壓器。
        的頭像 發表于 06-15 15:40 ?134次閱讀
        <b class='flag-5'>Analog</b> <b class='flag-5'>Devices</b> <b class='flag-5'>Inc.</b> EVAL-<b class='flag-5'>LT</b>3097-AZ評估<b class='flag-5'>板</b><b class='flag-5'>數據</b><b class='flag-5'>手冊</b>

        Analog Devices Inc. DC3117A/DC3137A LT4322演示電路數據手冊

        Analog Devices DC3117A/DC3137A LT4322演示電路采用adi e
        的頭像 發表于 06-16 09:55 ?128次閱讀
        <b class='flag-5'>Analog</b> <b class='flag-5'>Devices</b> <b class='flag-5'>Inc.</b> <b class='flag-5'>DC3117A</b>/<b class='flag-5'>DC3137A</b> <b class='flag-5'>LT</b>4322<b class='flag-5'>演示</b>電路<b class='flag-5'>數據</b><b class='flag-5'>手冊</b>

        Analog Devices Inc. DC3126A演示電路數據手冊

        Analog Devices Inc. DC3126A演示電路提供基于LT8686S的四通道電源
        的頭像 發表于 06-16 13:46 ?80次閱讀
        <b class='flag-5'>Analog</b> <b class='flag-5'>Devices</b> <b class='flag-5'>Inc.</b> <b class='flag-5'>DC3126A</b><b class='flag-5'>演示</b>電路<b class='flag-5'>數據</b><b class='flag-5'>手冊</b>

        Analog Devices Inc. DC3080A-KIT演示套件數據手冊

        Analog Devices Inc. DC3080A-KIT演示套件采用LTC ^?^ 4126-ADJ無線鋰離子充電器，具有1.2V降壓
        的頭像 發表于 06-17 11:02 ?110次閱讀
        <b class='flag-5'>Analog</b> <b class='flag-5'>Devices</b> <b class='flag-5'>Inc.</b> <b class='flag-5'>DC3080A</b>-KIT<b class='flag-5'>演示</b>套件<b class='flag-5'>數據</b><b class='flag-5'>手冊</b>

        Analog Devices Inc. DC3158A評估板數據手冊

        Analog Devices Inc. DC3158A評估板設計用于評估LT3041低壓差 (L
        的頭像 發表于 06-18 11:19 ?97次閱讀
        <b class='flag-5'>Analog</b> <b class='flag-5'>Devices</b> <b class='flag-5'>Inc.</b> <b class='flag-5'>DC3158A</b>評估<b class='flag-5'>板</b><b class='flag-5'>數據</b><b class='flag-5'>手冊</b>

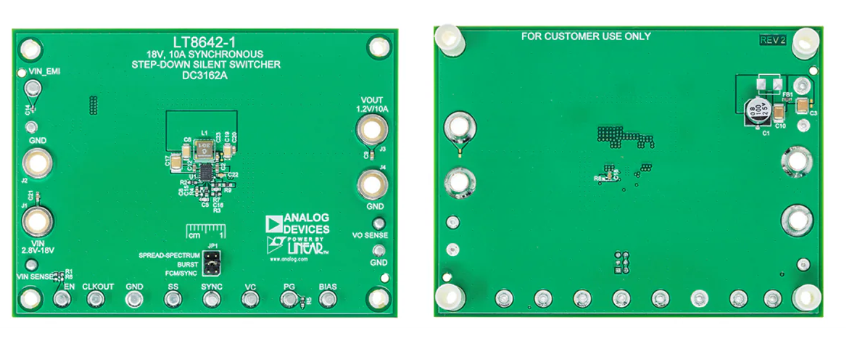

        Analog Devices Inc. 用于LT8642-1的DC3162A演示板數據手冊

        Analog Devices Inc. DC3162A演示板設計用于
        的頭像 發表于 06-19 11:20 ?59次閱讀
        <b class='flag-5'>Analog</b> <b class='flag-5'>Devices</b> <b class='flag-5'>Inc.</b> 用于<b class='flag-5'>LT</b>8642-1的<b class='flag-5'>DC3162A</b><b class='flag-5'>演示</b><b class='flag-5'>板</b><b class='flag-5'>數據</b><b class='flag-5'>手冊</b>

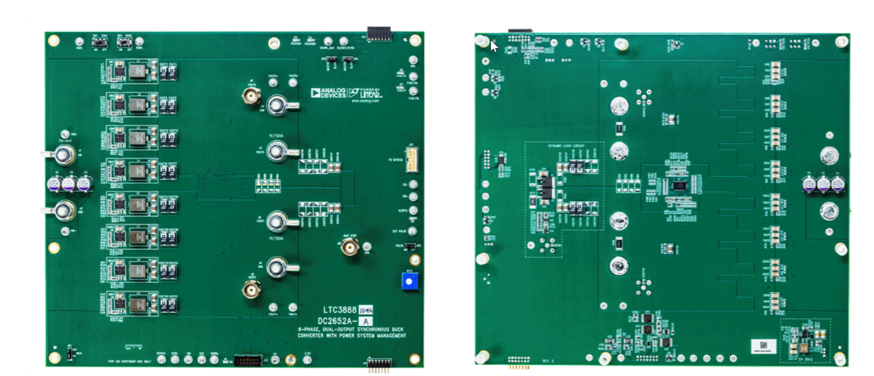

        Analog Devices Inc. DC2672A-A LTC3888用演示板數據手冊
