      TPS564201 4.5V 至 17V 輸入、4A 輸出、同步降壓轉換器

      數據：

      描述

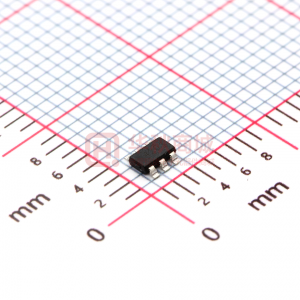

      TPS564201是一款采用SOT-23封裝的簡單易用型4A同步降壓轉換器。

      該器件經過優化

      這些開關模式電源（SMPS）器件采用D-CAP2模式控制，能夠提供快速瞬態響應，并且在無需外部補償組件的情況下支持諸如高分子聚合物等低等效串聯電阻（ESR）輸出電容以及超低ESR陶瓷電容器。

      TPS564201可在脈沖跳躍模式下運行，從而能在TPS564201采用6引腳1.6-mm×2.9-mm SOT（DDC）封裝，額定結溫范圍為-40°C至125°C。

      。輕載運行期間保持高效率。

      特性

      • TPS564201集成有50mΩ和22mΩ場效應晶體管（FET）的4A轉換器
      • D-CAP2?模式控制，用于快速瞬態響應
      • 輸入電壓范圍：4.5V至17V
      • 輸出電壓范圍：0.76V至7V
      • 脈沖跳躍模式
      • 560kHz開關頻率
      • 低關斷電流（小于5μA）
      • 1.6％反饋電壓精度（25°C）
      • 從預偏置輸出電壓中啟動
      • 逐周期過流限制
      • 斷續模式過流保護
      • 非鎖存欠壓保護（UVP）和熱關斷（ TSD）保護
      • 固定軟啟動時間：1.0ms
      • 結合使用TPS564201和WEBENCH ?電源設計器創建定制設計方案

      所有商標均為其各自所有者的財產。

      參數 與其它產品相比?降壓轉換器 （集成開關）

      ?
      Vin (Min) (V)
      Vin (Max) (V)
      Vout (Min) (V)
      Vout (Max) (V)
      Iout (Max) (A)
      Regulated Outputs (#)
      Switching Frequency (Min) (kHz)
      Switching Frequency (Max) (kHz)
      Iq (Typ) (mA)
      Features
      Control Mode
      Duty Cycle (Max) (%)
      Operating Temperature Range (C)
      Rating
      Package Group
      TPS564201 TPS562201 TPS563201 TPS564208 TPS565201 TPS565208
      4.5 ? ? 4.5 ? ? 4.5 ? ? 4.5 ? ? 4.5 ? ? 4.5 ? ?
      17 ? ? 17 ? ? 17 ? ? 17 ? ? 17 ? ? 17 ? ?
      0.76 ? ? 0.76 ? ? 0.76 ? ? 0.76 ? ? 0.76 ? ? 0.76 ? ?
      7 ? ? 7 ? ? 7 ? ? 7 ? ? 7 ? ? 7 ? ?
      4 ? ? 2 ? ? 3 ? ? 4 ? ? 5 ? ? 5 ? ?
      1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ?
      500 ? ? 580 ? ? 580 ? ? 500 ? ? 400 ? ? 500 ? ?
      600 ? ? 580 ? ? 580 ? ? 600 ? ? 600 ? ? 500 ? ?
      0.4 ? ? 0.4 ? ? 0.4 ? ? 0.4 ? ? 0.4 ? ? 0.6 ? ?
      Enable
      Light Load Efficiency
      Synchronous Rectification ? ?      		 Enable
      Light Load Efficiency
      Synchronous Rectification ? ?      		 Enable
      Light Load Efficiency
      Synchronous Rectification ? ?      		 Enable
      Forced Pulse Width Modulation (FPWM) Mode
      Synchronous Rectification ? ?      		 Enable
      Light Load Efficiency
      Synchronous Rectification ? ?      		 Enable
      Forced Pulse Width Modulation (FPWM) Mode
      Synchronous Rectification ? ?
      D-CAP2 ? ? D-CAP2 ? ? D-CAP2 ? ? D-CAP2 ? ? D-CAP2 ? ? D-CAP2 ? ?
      80 ? ? 80 ? ? 80 ? ? 80 ? ? 80 ? ? 80 ? ?
      -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ?
      Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ?
      SOT-23-THIN ? ? SOT-23-THIN ? ? SOT-23-THIN ? ? SOT-23-THIN ? ? SOT-23-THIN ? ? SOT-23-THIN ? ?
