TLV3544-Q1 汽車類 250MHz 軌至軌 I/O CMOS 四路運算放大器

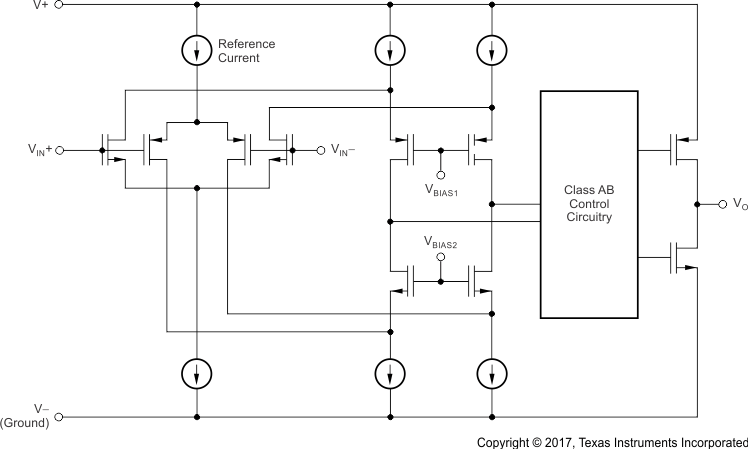

描述

TLV3544-Q1系列高速電壓反饋CMOS運算放大器專為視頻應用和其他需要寬帶寬的應用而設計。這些器件單位增益穩定，可以輸出大電流。差分增益為0.02％，而差分相位為0.09°。靜態電流僅為每通道4.9mA。

TLV3544-Q1四通道運算放大器針對低至2.5V（±1.25V）和高達5.5V（±2.75V）的單電源或雙電源供電運行進行了優化。共模輸入范圍超出電源供電范圍。電源軌的輸出擺幅在100mV以內，從而支持寬動態范圍。

< p>多通道版本具有完全獨立的電路，可將串擾降到最低并徹底消除相互干擾。所有器件的額定擴展工作溫度范圍為-40°C至+ 125°C。

符合汽車應用要求
具有符合AEC-Q100標準的下列結果：
- 器件溫度等級1：環境工作溫度范圍T _A為-40°C至+ 125°C
- 器件HBM ESD分類等級1C
- 器件CDM ESD分類等級C3
單位增益帶寬：250MHz
高帶寬：100MHz GBW
高壓擺率：150V /μs
低噪聲：7.5nV√ Hz
軌至軌I /O
高輸出電流產品：＆gt; 100mA
出色的視頻性能：
- 差分增益：0.02％，差分相位：0.09°
- 0.1dB增益平坦度：40MHz
低輸入偏置電流：3pA
靜態電流：5.2mA
熱關斷
電源范圍：2.5V至5.5V

所有商標均為其各自所有者的財產。

?
Architecture
Number of Channels (#)
Total Supply Voltage (Min) (+5V=5, +/-5V=10)
Total Supply Voltage (Max) (+5V=5, +/-5V=10)
BW @ Acl (MHz)
Acl, min spec gain (V/V)
Slew Rate (Typ) (V/us)
Vn at Flatband (Typ) (nV/rtHz)
Vn at 1kHz (Typ) (nV/rtHz)
Iq per channel (Typ) (mA)
Vos (Offset Voltage @ 25C) (Max) (mV)
Rail-to-Rail
Features
Rating
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
CMRR (Typ) (dB)
Input Bias Current (Max) (pA)
Offset Drift (Typ) (uV/C)
GBW (Typ) (MHz)
Output Current (Typ) (mA)
2nd Harmonic (dBc)
3rd Harmonic (dBc)
@ MHz
?
