射頻設計是一個復雜而深奧的領域，對于初學者來說，往往不知道從哪里入手。然而，有時候，一個簡單的起點就能為我們打開通往知識的大門。今天，我們就來聊聊為什么射頻入門可以從S參數開始。

S參數的定義

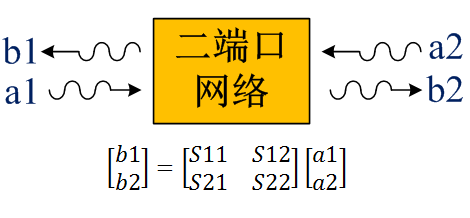

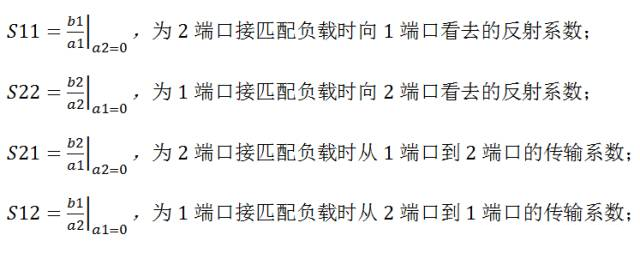

S參數，即散射參數（Scattering Parameters），是描述射頻器件特性的一種重要參數。它主要用于表征射頻器件在不同端口之間的電磁波傳輸和反射特性。以兩端口為例，S參數定義如下：其中a1/b1分別為1端口入射波/反射波電壓，a2/b2分別為2端口入射波/反射波電壓。

從圖1可以看出，S參數是電壓的比值。當我們把Sij換算成dB時，需要對其取20log|Sij|，其中|Sij|為Sij的幅值。這種對數表示方式便于我們直觀地比較不同參數的大小，尤其是在處理大動態范圍的信號時。

S參數的應用

在實際應用中，很多器件的性能都可以用S參數來表征。例如：

S11或S22：表征器件的反射系數（或者駐波）。反射系數越小，說明器件對信號的反射越少，傳輸效率越高。

S21：表征器件的增益（放大器）或插損（濾波器）。對于放大器，S21表示輸出信號與輸入信號的比值；對于濾波器，S21表示信號通過濾波器后的衰減程度。

S12：表征器件的隔離度（放大器）。隔離度越高，說明器件對反向信號的抑制能力越強。

對于濾波器、放大器等器件進行性能仿真時，主要用到的仿真器就是s parameters仿真器。仿真出S參數，就等價于仿真出器件的性能。例如，在設計一個射頻濾波器時，我們可以通過S參數仿真器來優化濾波器的頻率響應，確保其在特定頻段內具有良好的通帶和阻帶特性。

S參數的實測

仿真出來的東西，總是需要通過實測來檢驗。矢量網絡分析儀（Vector Network Analyzer，VNA）就是這樣一個儀器。為了能夠分離入射波和反射波，矢網里面一個很重要的部件就是定向耦合器。定向耦合器可以將入射波和反射波分離，從而實現對S參數的精確測量。

不過，對于我們使用者來說，倒也不必太在意這些細節。對儀器校準后，把矢網的兩個端口分別和器件連上，設置好頻率范圍以及功率，就能大概測出器件的性能。這對于初學者來說，是非常友好的。例如，當我們需要測試一個射頻放大器的增益時，只需將放大器連接到矢量網絡分析儀的兩個端口，設置合適的頻率范圍和功率，就可以直接讀取S21參數，從而得到放大器的增益特性。

S參數與射頻鏈路

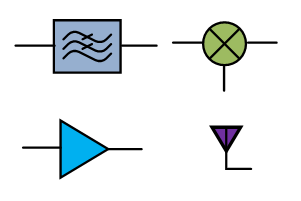

理解了S參數以及各個器件的性能指標后，再去看射頻鏈路，雖說離設計還有一段路，但對于現成的電路，應該已經能看懂個七七八八了。射頻鏈路是由多個射頻器件組成的系統，每個器件的性能都會影響整個鏈路的性能。通過S參數，我們可以分析每個器件在鏈路中的作用，從而優化整個系統的性能。

S參數仿真器的困惑

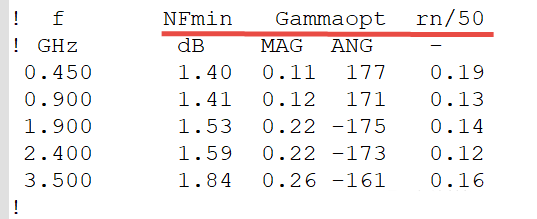

然而，這兩天作者卻有點被S參數仿真器困住了。起因是發現s參數仿真器可以仿真出spice模型的噪聲性能。這讓作者陷入了困境，因為以前都是用帶噪聲性能的s2p文件來進行噪聲系數的仿真，想當然地以為參數既然都有了，仿真器應該可以直接讀取。

但現實并非如此，這讓作者開始思考s參數仿真器具體是怎么工作的。進一步想，以前也沒想過s參數仿真器是怎么進行s參數的仿真的。實際的矢網是用了定向耦合器來分離入射和反射波，那仿真器又是怎么做到的呢？

深入探究S參數仿真器

為了更好地理解S參數仿真器的工作原理，我們需要深入了解其背后的數學模型和算法。S參數仿真器通常基于電磁場理論和傳輸線理論，通過數值方法來計算器件的S參數。這些方法包括但不限于：

時域有限差分法（FDTD）：通過在時域中對電磁場進行離散化，模擬電磁波在器件中的傳播和反射。

矩量法（MOM）：通過將電磁場問題轉化為積分方程，然后用數值方法求解。

有限元法（FEM）：通過將器件劃分為多個小單元，然后在每個單元上求解電磁場方程。

這些方法各有優缺點，選擇哪種方法取決于具體的應用場景和計算資源。例如，FDTD方法在處理復雜結構時具有較高的靈活性，但計算量較大；而MOM方法在處理平面結構時效率較高，但對復雜結構的處理能力有限。

總結

每一個問題的背后，深挖下去可能都是一個無底洞，永遠都會有很多細節想不明白。而我們的能力又支撐不了我們把所有的細節都想明白，剩下的就是惆悵。但正是這種困惑和探索，推動著我們不斷前行。從S參數開始，我們邁出了射頻入門的第一步，未來還有更多的知識等待我們去探索。
