Analog Devices Inc. ADRF5534射頻前端多芯片模塊設計用于時分雙工(TDD) 應用，工作頻率范圍為3.1GHz至4.2GHz。這些多芯片模塊配置有LNA和大功率硅SPDT開關。LNA在接收操作中具有1.3dB低噪聲系數 (NF)，35.5dB高增益和?4dBm三階輸入截取點 (IIP3)。該開關具有0.8dB低插入損耗，可處理37dBm長期演進 (LTE) 平均功率，從而在發射操作中實現完整的使用壽命。ADRF5534射頻前端多芯片模塊非常適合用于無線基礎設施、基于TDD的通信系統以及TDD大規模多輸入和多輸出 (MIMO) 和有源天線系統。

數據手冊：*附件：Analog Devices Inc. ADRF5354射頻前端多芯片模塊數據手冊.pdf

特性

• 集成射頻前端：
• LNA和大功率硅SPDT開關
• 片上偏置和匹配
• 單電源運行
• 增益：35.5dB（3.6GHz時，典型值）
• 增益平坦度（25°C、400MHz帶寬時）：1.5dB
• 低噪聲：1.3dB（3.6GHz時，典型值）
• 低插入損耗：0.8dB（3.6GHz時，典型值）
• 正邏輯控制
• 5mm ×3mm、24-引線LFCSP封裝
• TCASE = 105°C時具有高功率處理能力
  • 整個生命周期
    • LTE平均數功率 (8dB PAR)：37dBm
  • 單一事件（<10秒運行）
    • LTE平均數功率 (8dB PAR)：39dBm
• 高輸入IP3 : -4dBm
• 低電源電流：
  • 120mA典型接收操作@ 5V
  • 15mA典型發射操作@ 5V

應用

• 無線基礎設施
• TDD大規模多輸入和多輸出 (MIMO) 以及有源天線系統
• 基于TDD的通信系統

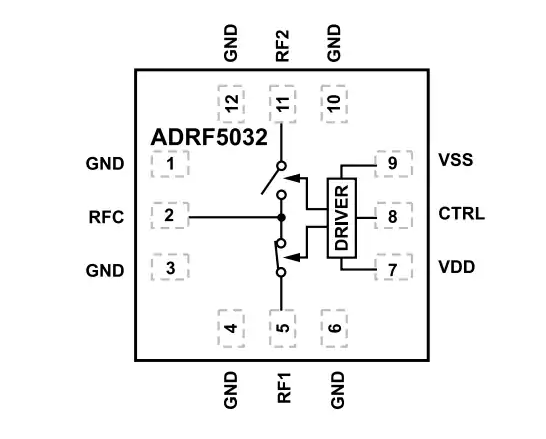

框圖

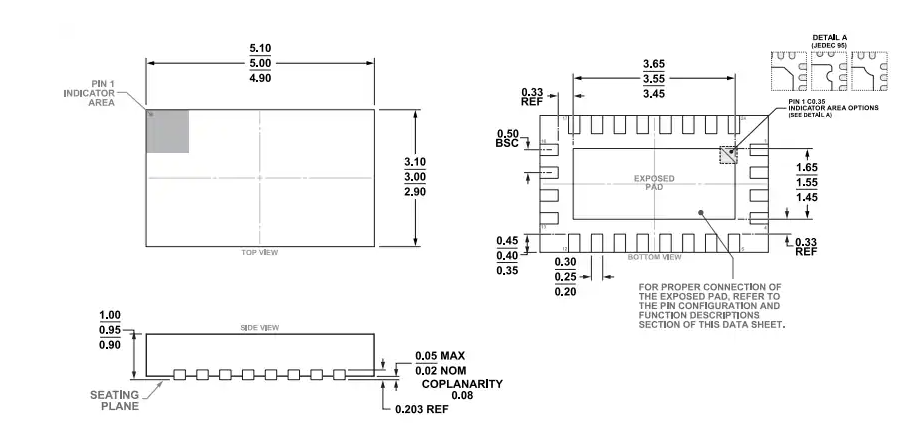

外形尺寸
