OPA2192-Q1 采用電子修整技術的汽車類 36V、精密、RRIO、低失調電壓、低輸入偏置電流運算放大器

數據： OPAx192-Q1 36-V Precision, Rail-to-Rail Input/Output, Low-Offset Voltage, Low-Input Bias Current Op Amp With e-trim 數據表

描述

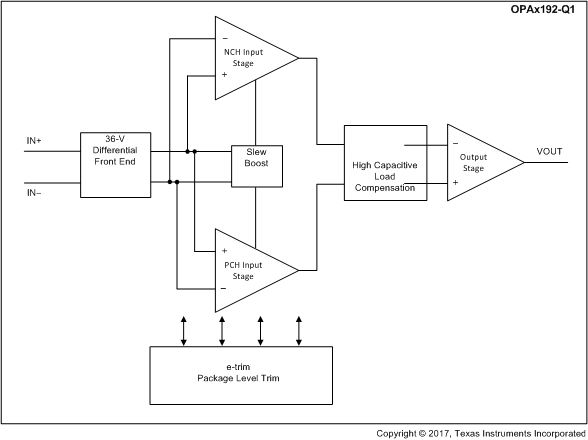

OPAx192-Q1系列（OPA192-Q1和OPA2192-Q1）是新一代36V電子微調操作放大器。 OPAx192-Q1系列運算放大器采用e-trim，這是一種封裝級調整方法，用于在塑料成型工藝后的最后制造步驟中實現偏移和偏移溫度。這種方法最大限度地減少了固有輸入晶體管失配的影響，以及封裝成型過程中產生的誤差。

這些器件具有出色的直流精度和交流性能，包括軌到軌輸入/輸出，低失調（±5μV），典型值），低失調漂移（±0.2μV/°C，典型值）和10 MHz帶寬。

獨特的功能，如電源軌的差分輸入電壓范圍，高輸出電流（±65 mA）），高電容負載驅動高達1 nF，高壓擺率（20 V /μs）使得OPAx192-Q1成為高壓工業應用的強大，高性能運算放大器。

OPAx192-Q1系列運算放大器采用8引腳VSSOP封裝，額定溫度范圍為-40°C至+ 125°C。

特性

符合汽車應用要求
AEC-Q100符合以下結果：
- 設備溫度等級1：-40°C至+ 125°C環境工作溫度
- 器件HBM ESD分類級別3A
- 器件CDM ESDClassification Level 4A
低偏移電壓：±5μV
低偏移電壓漂移：±0.2μV/°C
低噪聲：5.5 nV /√ Hz 1 kHz
高共模抑制：140 dB
低偏置電流：±5 pA
軌道 - 軌到位輸入和輸出
寬帶寬：10 MHz GBW
高壓擺率：20 V /μs
低靜態電流：每個放大器1 mA < /li>
寬電源：±2.25 V至±18 V，4.5 V至36 V
EMI /RFI濾波輸入
差分輸入電壓范圍至電源軌
高電容負載驅動能力：1 nF
行業標準封裝：
- 單通道和雙通道inVSSOP-8

所有商標均為其各自所有者的財產。

參數與其它產品相比?精密運算放大器 (Vos<1mV)

?
Number of Channels (#)
Total Supply Voltage (Min) (+5V=5, +/-5V=10)
Total Supply Voltage (Max) (+5V=5, +/-5V=10)
GBW (Typ) (MHz)
Slew Rate (Typ) (V/us)
Rail-to-Rail
Vos (Offset Voltage @ 25C) (Max) (mV)
Offset Drift (Typ) (uV/C)
Iq per channel (Typ) (mA)
Vn at 1kHz (Typ) (nV/rtHz)
CMRR (Typ) (dB)
Rating
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
Input Bias Current (Max) (pA)
Output Current (Typ) (mA)
Features
Architecture
?

OPA2192-Q1	OPA192-Q1	OPA197-Q1	OPA2180-Q1	OPA2188-Q1	OPA2197-Q1
2 ? ?	1 ? ?	1 ? ?	2 ? ?	2 ? ?	2 ? ?
4.5 ? ?	4.5 ? ?	4.5 ? ?	4 ? ?	4 ? ?	4.5 ? ?
36 ? ?	36 ? ?	36 ? ?	36 ? ?	36 ? ?	36 ? ?
10 ? ?	10 ? ?	10 ? ?	2 ? ?	2 ? ?	10 ? ?
20 ? ?	20 ? ?	20 ? ?	0.8 ? ?	0.8 ? ?	20 ? ?
In Out ? ?	In Out ? ?	In Out ? ?	In to V- Out ? ?	In to V- Out ? ?	In Out ? ?
0.025 ? ?	0.025 ? ?	0.25 ? ?	0.075 ? ?	0.025 ? ?	0.25 ? ?
0.15 ? ?	0.15 ? ?	0.5 ? ?	0.1 ? ?	0.03 ? ?	0.5 ? ?
1 ? ?	1 ? ?	1 ? ?	0.45 ? ?	0.385 ? ?	1 ? ?
5.5 ? ?	5.5 ? ?	5.5 ? ?	10 ? ?	8.8 ? ?	5.5 ? ?
120 ? ?	120 ? ?	140 ? ?	114 ? ?	114 ? ?	140 ? ?
Automotive ? ?	Automotive ? ?	Automotive ? ?	Automotive ? ?	Automotive ? ?	Automotive ? ?
-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 105 ? ?	-40 to 125 ? ?	-40 to 125 ? ?
VSSOP ? ?	VSSOP ? ?	VSSOP ? ?	VSSOP ? ?	VSSOP ? ?	VSSOP ? ?
8VSSOP: 15 mm2: 4.9 x 3(VSSOP) ? ?	8VSSOP: 15 mm2: 4.9 x 3(VSSOP) ? ?	8VSSOP: 15 mm2: 4.9 x 3(VSSOP) ? ?	8VSSOP: 15 mm2: 4.9 x 3(VSSOP) ? ?	8VSSOP: 15 mm2: 4.9 x 3(VSSOP) ? ?	8VSSOP: 15 mm2: 4.9 x 3(VSSOP) ? ?
20 ? ?	20 ? ?	20 ? ?	1000 ? ?	850 ? ?	20 ? ?
65 ? ?	65 ? ?	65 ? ?	18 ? ?	18 ? ?	65 ? ?
EMI Hardened High Cload Drive ? ?	EMI Hardened High Cload Drive ? ?	EMI Hardened High Cload Drive ? ?	EMI Hardened Zero Drift ? ?	EMI Hardened Zero Drift ? ?	EMI Hardened High Cload Drive ? ?
CMOS ? ?	CMOS ? ?	CMOS ? ?	CMOS ? ?	CMOS ? ?	CMOS ? ?
