Analog Devices Inc. AD-PAARRAY3552R-SL參考設計板旨在覆蓋完整的Tx 信號鏈，具有集成式MCU和用戶友好型GUI，可實現快速輕松的集成。該板結合了AD3553R高速雙通道16位數模轉換器（DAC），以支持GaN柵極的超快亞微秒電壓穩定時間。AD-PAARRAY3552R-SL參考設計板支持-10V至+10V的寬柵極偏置電壓。該板具有可配置的上電和斷電時序，提高了操作程序的靈活性和控制能力。

AD-PAARRAY3552R-SL參考設計板要求穩健的外部+48V電源，需要大電流能力。典型應用包括大規模多輸入多輸出（MIMO）和宏基站RF前端應用。

特性

• 設計用于覆蓋完整的Tx 信號鏈，具有集成式MCU和用戶友好型GUI，可實現快速輕松的集成
• 支持故障事件保護，如過壓、過流和過熱
• 支持超快亞微秒GaN柵極電壓開關~（<1μs）
• 支持從檢測到GaN柵極夾斷的超快（<10μs）故障事件保護
• 寬柵極偏置電壓范圍：-10V至+10V
• 可配置上電和斷電時序
• 寬漏極偏置電壓范圍：+38V至+55V（可調）
• 可容納2至4個GaN/GaAs功率放大器
• 實時監控電壓、電流和溫度

規范

• MAX32666低功耗Arm^?^ Cortex ^?^ -M4，帶基于FPU的微控制器和藍牙^?^ 5，適用于可穿戴設備
• 1MB SRAM
• 64MB QSPI閃存
• 漏極電流：40 A
• 柵極電流：±1.6mA
• 柵極電壓紋波：2mV(p-p)
• 工作溫度范圍：-45 °C至75 °C
• 封裝內容：
  • 1個AD-PAARRAY3552R-SL板
  • 4個支架
  • 4個螺釘

應用

• 5G大規模MIMO
• 宏基站

系統方框圖

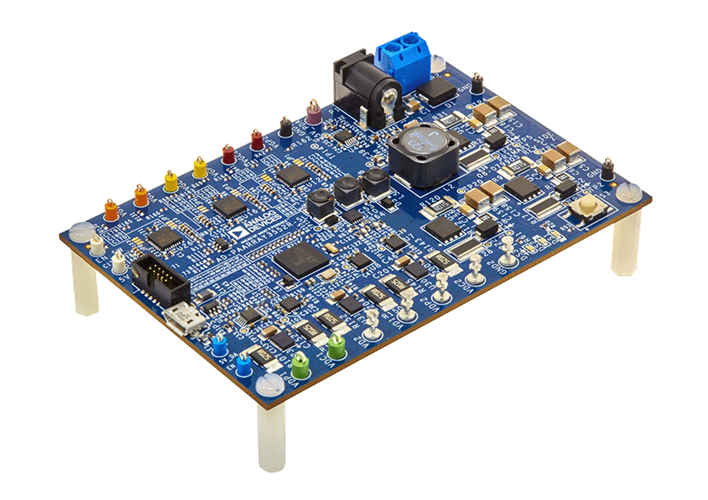

板角度視圖
