UCC28631 具有初級側穩壓功能和峰值功率模式的高功率反激控制器

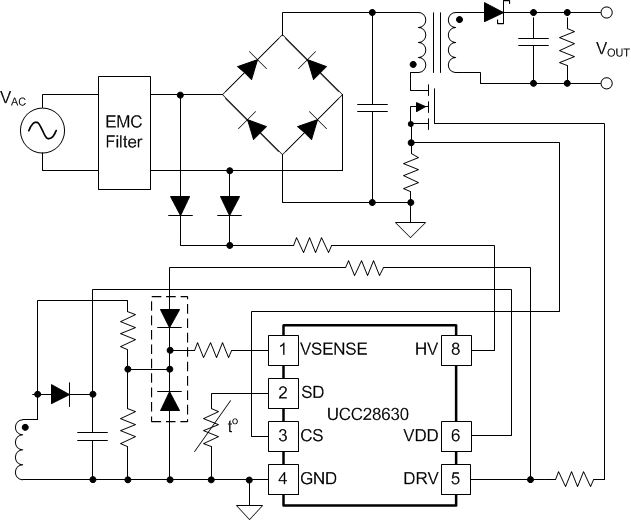

描述

UCC2863x適用于高功率初級側穩壓反激式變換器。此器件能夠以CCM和DCM模式運行，適用于具有寬功率范圍的應用。峰值功率模式使得瞬態峰值功率能夠達到標稱額定值的200％，峰值電流只增加25％，最大限度地增加了變壓器利用率。

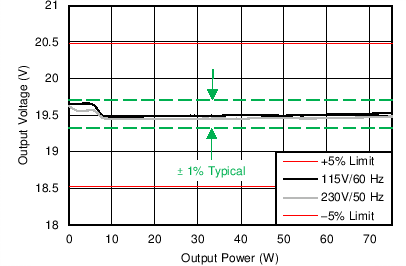

變壓器偏置繞組被用來感測輸出電壓以實現穩壓，并用于低損耗輸入電壓感測。采用了先進的取樣技術，可支持CCM運行，并在100W及以上功率范圍內實現無光耦合器設計的出色輸出電壓穩壓性能

高壓電流源可實現快速和高效啟動。部署了先進的輕負載模式，可減少控制器和系統在無負載和輕負載狀態下的功率消耗。這些模式支持潛在的系統設計，以滿足30mW無負載功耗對高達30W標稱功率和60W峰值功率電源設計的需要。

按照設計，此器件易于使用并整合了多種特性，可實現多種計。設計包含大量的保護特性以簡化系統設計。

請參閱表格1“器件比較表”以了解各器件間的具體差異。

<小>所有商標是其相應所有者的財產。

?
Control Method
Duty Cycle (Max) (%)
Frequency (Max) (kHz)
UVLO Thresholds On/Off (V)
Features
Operating Temperature Range (C)
Package Group
Rating
Package Size: mm2:W x L (PKG)
?

UCC28631	UCC28632	UCC28633	UCC28634
Current ? ?	Current ? ?	Current ? ?	Current ? ?
70 ? ?	70 ? ?	70 ? ?	70 ? ?
120 ? ?	120 ? ?	120 ? ?	120 ? ?
14.5/8 ? ?	14.5/8 ? ?	14.5/8 ? ?	14.5/8 ? ?
PSR HV Start-up CV/CC Control DCM CCM Audio Compatible Motor Drive Compatible ? ?	PSR HV Start-up CV/CC Control DCM CCM Audio Compatible Motor Drive Compatible ? ?	PSR HV Start-up CV/CC Control DCM CCM Audio Compatible Motor Drive Compatible ? ?	PSR HV Start-up CV/CC Control DCM CCM Audio Compatible Motor Drive Compatible ? ?
-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?
SOIC ? ?	SOIC ? ?	SOIC ? ?	SOIC ? ?
Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?
7SOIC: 29 mm2: 6 x 4.9(SOIC) ? ?	7SOIC: 29 mm2: 6 x 4.9(SOIC) ? ?	7SOIC: 29 mm2: 6 x 4.9(SOIC) ? ?	7SOIC: 29 mm2: 6 x 4.9(SOIC) ? ?
