概述
ADuM520x是雙通道數字隔離器，集成isoPower ^?^ 隔離的DC/DC轉換器。這個DC/DC轉換器基于ADI公司的iCoupler ^?^ 技術，能夠隔離5.0 V或3.3 V電壓，同時提供高達500 mW的可調整隔離功率。在低功耗隔離設計中，無需使用單獨的隔離DC/DC轉換器。ADI公司的芯片級變壓器iCoupler技術用來隔離邏輯信號以及DC/DC轉換器，在小型封裝內提供完整的隔離解決方案。

ADuM520x 可以與基于isoPower技術的 [ADuM5401], [ADuM5402], [ADuM5403], [ADuM5404]以及 [ADuM5000]配合使用，以實現更高的輸出功率電平或者更多的通道數目。

ADuM520x隔離器提供兩個獨立的隔離通道，支持多種通道配置和數據速率（欲了解更多信息，請參看訂購指南）。
數據表：*附件：ADuM5200 ADuM5201 ADuM5202雙通道隔離器，集成DC DC轉換器技術手冊.pdf

應用

• RS-232/RS-422/RS-485收發器
• 工業現場總線隔離
• 電源啟動和門級驅動
• 隔離的傳感器接口
• 工業PLC

特性

• isoPower ^?^ 集成隔離式DC/DC轉換器
• 3 V或5 V可調整輸出
• 最高500mW輸出功率
• 兩個DC至25 Mbps (NRZ)信號隔離通道
• 施密特觸發器輸入
• 16引腳SOIC封裝，爬電距離> 8mm
• 最高工作溫度: 105℃（最大值）
• 高共模瞬變抗擾度: > 25 kV/μs
• 安全管理認證
  UL 認證
  2500 V rms/min，符合UL 1577
  CSA元件驗收通知 #5A（正在審批）
  VDE 符合證書（正在審批）
  DIN V VDE V 0884-10
  (VDE V 0884-10):2006-12
  VIORM = 560 V 峰值

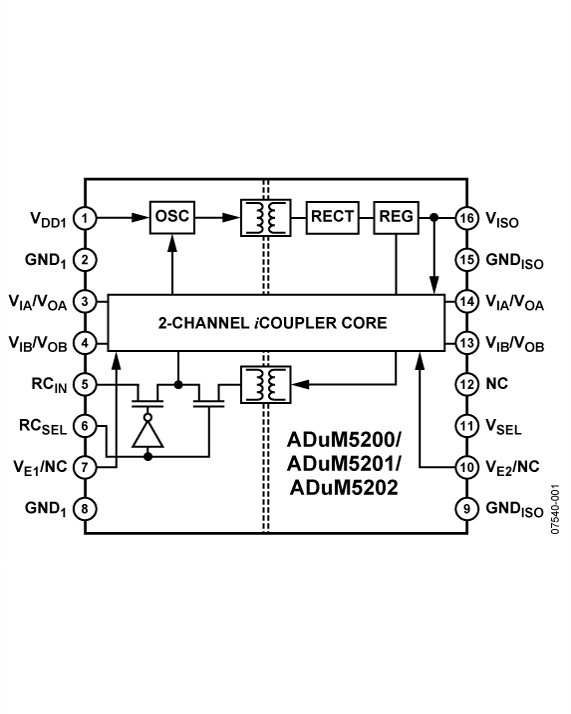

框圖

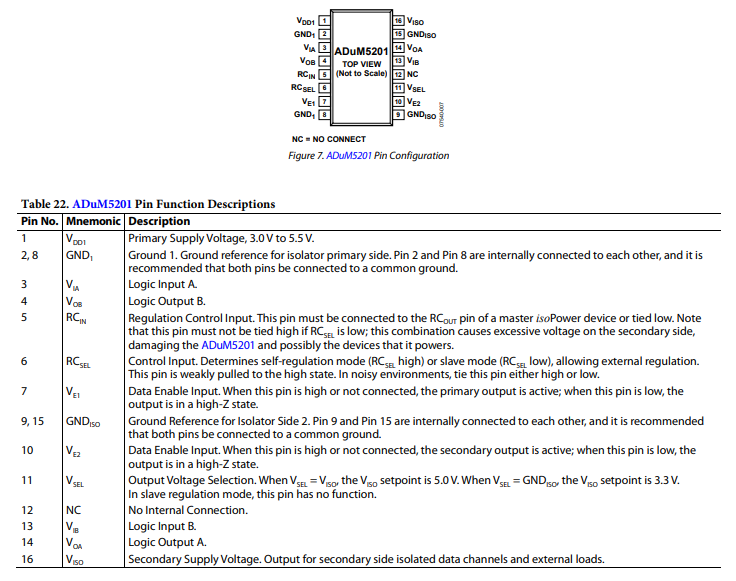

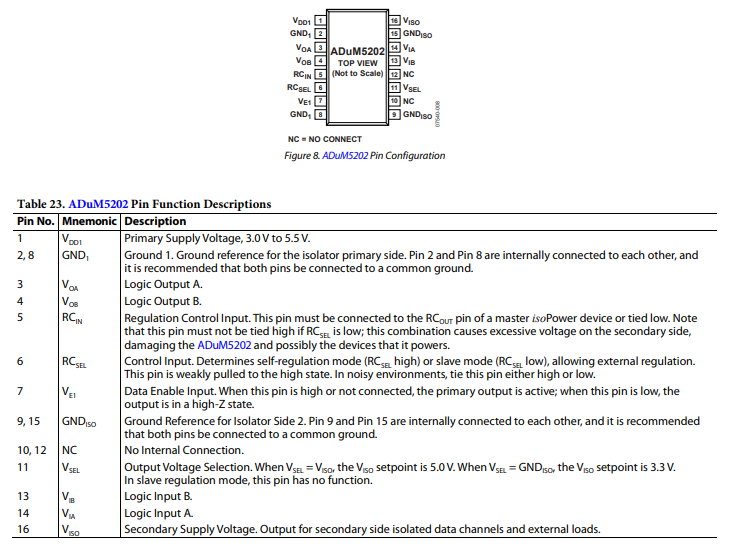

引腳配置描述

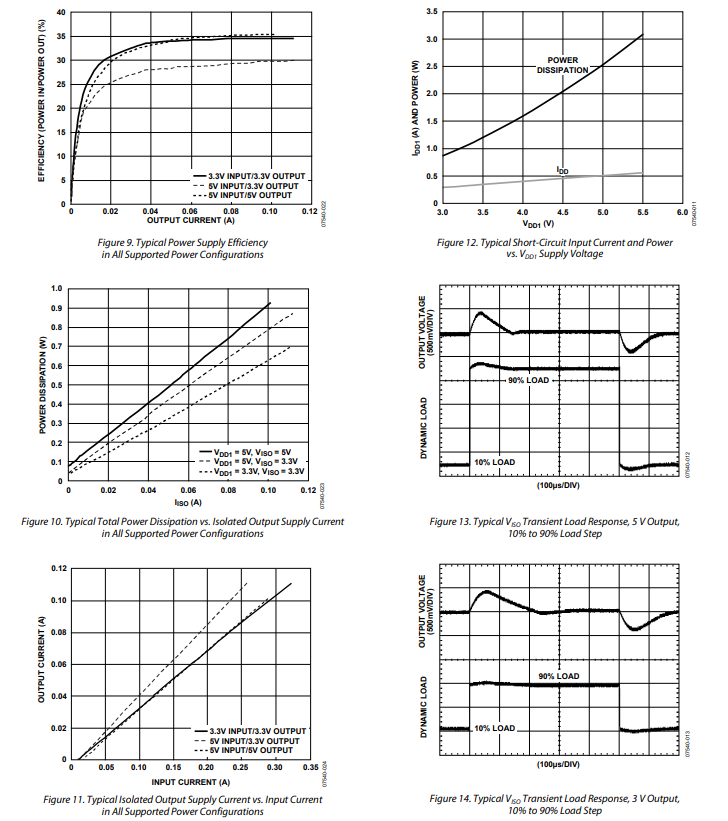

典型性能特征

應用信息

ADuM5200/ADuM5201/ADuM5202 的直流 - 直流轉換器部分基于大多數開關電源通用的原理工作。它采用帶有次級側控制器架構，具備調制（PWM）反饋。V_{DD1} 電源為振蕩電路供電，該電路驅動芯片級空芯變壓器中的電流切換。功率被傳輸到次級側，經整流并調節為 3.3V 或 5V 。次級側（V_{ISO}）控制器通過創建 PWM 控制信號來調節輸出，該信號通過專用的 iCoupler 數據通道發送到初級側（V_{DD1} 側）。PWM 調制振蕩電路，以將功率傳輸到次級側。反饋可顯著提高功率和效率。

ADuM5200/ADuM5201/ADuM5202 在 V_{DD1} 電源輸入上實現了帶遲滯的欠壓鎖定（UVLO）。此功能可確保在輸入功率噪聲大或功率上升速率慢時，轉換器不會誤振蕩。

ADuM5200/ADuM5201/ADuM5202 可接受外部調節控制信號（R_{COUT}），該信號可連接到其他 iPower 設備。此功能允許單個調節器控制多個電源模塊而不會產生干擾。當從主電源模塊接受控制時，V_{ISO} 引腳可連接在一起，從而使電源無縫協同工作。ADuM5200/ADuM5201/ADuM5202 只能調節自身或接受來自其產品系列中另一個設備的調節（從設備模式 ）；它們無法向其他設備提供調節信號。

印刷電路板布局

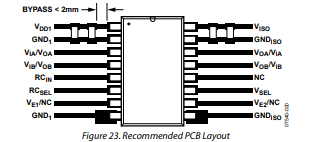

ADuM5200/ADuM5201/ADuM5202 數字隔離器是集成了 0.5W iPower 的直流 - 直流轉換器，邏輯接口無需外部接口電路。輸入和輸出電源引腳處需要電源去耦（見圖 23 ）。注意，在 Pin 1 和 Pin 2（用于 V_{DD1} ）以及 Pin 15 和 Pin 16（用于 V_{ISO} ）之間需要低等效串聯電阻（ESR）的去耦電容，且應盡可能靠近引腳放置。

ADuM5200/ADuM5201/ADuM5202 的功率供應部分使用 180MHz 的振蕩器頻率，通過其芯片級變壓器高效地為數據部分供電。此外，iCoupler 的數據部分正常工作會在功率供應引腳上引入開關瞬變。多個工作頻率需要去耦電容。噪聲抑制需要低電感、高頻電容，而紋波抑制和適當調節需要大容量電容。這些電容最方便地連接在 Pin 1 和 Pin 2（用于 V_{DD1} ）以及 Pin 15 和 Pin 16（用于 V_{ISO} ）之間。

為了抑制噪聲和減少紋波，至少需要兩個電容并聯。對于 V_{DD1} ，推薦的電容值為 0.1μF 和 10μF 。較小的電容必須具有低 ESR ，例如，建議使用陶瓷電容。

低 ESR 電容兩端與輸入電源引腳之間的總引線長度必須不超過 2mm 。安裝引線長度超過 2mm 的去耦電容可能會導致數據耦合。除非兩個公共接地引腳在封裝附近連接在一起，否則應在 Pin 1 和 Pin 8（GND_{1} ）以及 Pin 9 和 Pin 16（GND_{ISO} ）之間進行走線。

在涉及高共模瞬變的應用中，確保電路板布局（跨隔離柵）的設計使耦合最小化。此外，電路板布局應設計為：在給定的器件側，任何產生的耦合都能均勻影響所有引腳。若不這樣做，可能會導致引腳間出現電壓差，超過表 19 中規定的器件絕對最大額定值，進而致使器件閂鎖和/或永久損壞。

ADuM5200/ADuM5201/ADuM5202 是功率器件，滿負載且以最大速度運行時約耗散 1W 功率。由于無法對隔離器件應用散熱器，器件的熱性能主要取決于通過 GND 引腳到 PCB 的熱傳導。如果器件在高環境溫度下使用，需提供備用。圖 23 中的電路板布局顯示了 Pin 2、Pin 8、Pin 9 和 Pin 15 的擴大焊盤。應實施從焊盤到地平面的多個過孔，以顯著降低芯片內部的溫度。擴大的焊盤尺寸由設計師決定，并取決于可用的電路板空間。

啟動行為

ADuM5200/ADuM5201/ADuM5202 器件不含軟啟動電路。因此，在設計該器件時，必須考慮啟動電流和電壓行為。

當向 V_{DD1} 施加電源時，輸入開關電路開始工作。當達到 UVLO 最小電壓時，開關電流驅動輸出電源，直到達到調節電壓，此時 PWM 控制開始工作。達到調節電壓所需的電流和時間取決于負載和 V_{DD1} 壓擺率。

對于快速 V_{DD1} 壓擺率（200μs 或更短 ），峰值電流可達到 100mA（V_{DD1} 為 5V 時 ）。輸入電壓上升越快，輸出電壓上升越快，因此峰值電流與最大輸入電壓成正比。
