UCC3808A-2 低功耗電流模式推挽 PWM

數據： UCCx808A Low Power Current Mode Push-Pull PWM 數據表

描述

UCCx808A器件是BiCMOS推挽式高速，低功耗脈沖寬度調制器系列。 UCCx808A包含離線或DC-DC固定頻率電流模式開關電源所需的所有控制和驅動電路，外部元件數量最少。

UCCx808A雙輸出驅動級安排在推拉式配置中。兩個輸出均使用撥動觸發器以振蕩器頻率的一半切換。兩個輸出之間的死區時間通常為60 ns至200 ns，具體取決于定時電容和電阻的值，從而將每個輸出級占空比限制在50％以內。

UCCx808A系列提供了多種封裝選項，溫度范圍選項以及欠壓鎖定電平選擇。該系列具有UVLO閾值和滯后選項，適用于離線和電池供電系統。

UCCx808A是UCC3808系列的增強版本。重要的區別在于A版本具有從CS引腳到地的內部放電晶體管，在振蕩器死區時間的每個時鐘周期激活。該功能可在每個周期內釋放CS引腳上的任何濾波電容，并有助于最大限度地降低濾波電容值和電流檢測延遲。

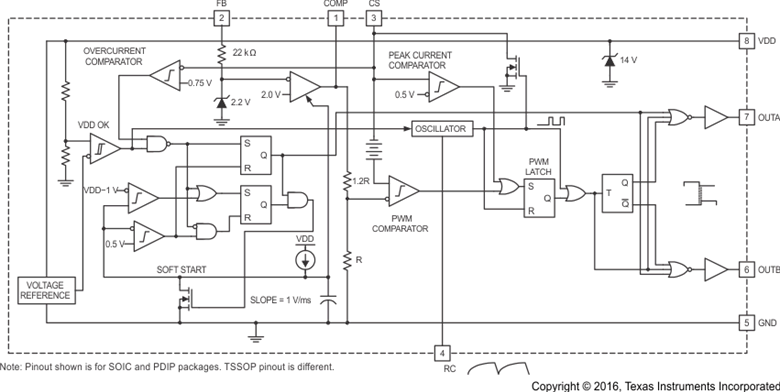

特性

推挽配置中的雙輸出驅動階段
電流感應放電晶體管以改善動態響應
1-mA典型運行電流
運行至1 MHz
內部軟啟動
開啟具有2 MHz增益帶寬積的芯片誤差放大器
片內VDD鉗位
輸出驅動階段能夠提供500 mA峰值源電流，1-A峰值灌電流

參數 與其它產品相比?PWM 與諧振控制器

?
Topology
Control Method
Vin (Min) (V)
Vin (Max) (V)
Frequency (Max) (kHz)
UVLO Thresholds On/Off (V)
Duty Cycle (Max) (%)
Gate Drive (Typ) (A)
Features
Rating
Operating Temperature Range (C)
Pin/Package
?

UCC3808A-2	UCC3808-1	UCC3808-2	UCC3808A-1
Push-Pull ? ?	Push-Pull ? ?	Push-Pull ? ?	Push-Pull ? ?
Current ? ?	Current ? ?	Current ? ?	Current ? ?
4.1 ? ?	8.3 ? ?	4.1 ? ?	8.3 ? ?
15 ? ?	15 ? ?	15 ? ?	15 ? ?
1000 ? ?	1000 ? ?	1000 ? ?	1000 ? ?
4.3/4.1 ? ?	12.5/8.3 ? ?	4.3/4.1 ? ?	12.5/8.3 ? ?
49 ? ?	49 ? ?	49 ? ?	49 ? ?
1 ? ?	1 ? ?	1 ? ?	1 ? ?
Error Amplifier Multi-topology Soft Start ? ?	Error Amplifier Multi-topology Soft Start ? ?	Error Amplifier Multi-topology Soft Start ? ?	Error Amplifier Multi-topology Soft Start ? ?
Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?
0 to 70 ? ?	0 to 70 ? ?	0 to 70 ? ?	0 to 70 ? ?
8PDIP 8SOIC 8TSSOP ? ?	8PDIP 8SOIC ? ?	8PDIP 8SOIC ? ?	8PDIP 8SOIC ? ?
