      UCC25701 高級電壓模式脈寬調制器

      數據：

      描述

      UCC35701 /UCC35702系列脈沖寬度調制器適用于采用初級側控制的隔離式開關電源。它們可用于離線應用和DC /DC轉換器設計，例如分布式電源系統架構或電信電源。

      這些器件具有低啟動電流，可實現高效關斷線路啟動，但有足夠的輸出驅動來切換超過500kHz的功率MOSFET。

      電壓前饋補償可在5：1輸入范圍內工作，并可在4個輸入范圍內快速準確地響應輸入電壓變化：1個范圍。還具有精確的伏秒鉗位和最大占空比限制。

      故障保護由脈沖電流限制提供，并且在發生可編程數量的重復故障后能夠鎖定。

      提供兩種UVLO選項。 UCC35701系列具有13V /9V的導通和關斷閾值，UCC35702系列的閾值為9.6V /8.8V。

      UCC35701 /2和UCC25701 /2采用14引腳SOIC封裝（D），14引腳PDIP（N）或14引腳TSSOP（PW）封裝。 UCC15701 /2采用14引腳CDIP（J）封裝。

      特性

      • 700kHz操作
      • 集成振蕩器/電壓前饋補償
      • 精確占空比限制
      • 精確的伏秒鉗位
      • 光耦接口
      • 故障計數關機
      • 故障鎖定或自動關機
      • 軟件停止優化同步整流
      • 1A峰值柵極驅動輸出
      • 130μA啟動電流
      • 750μA工作電流

      參數 與其它產品相比?PWM 與諧振控制器

      ?
      Topology
      Control Method
      Vin (Min) (V)
      Vin (Max) (V)
      Frequency (Max) (kHz)
      UVLO Thresholds On/Off (V)
      Duty Cycle (Max) (%)
      Gate Drive (Typ) (A)
      Features
      Rating
      Operating Temperature Range (C)
      Pin/Package
      UCC25701 UCC25702 UCC25705 UCC25706
      Boost
      Flyback
      Forward ? ?      		 Boost
      Flyback
      Forward ? ?      		 Boost
      Flyback
      Forward ? ?      		 Boost
      Flyback
      Forward ? ?
      Feedforward
      Voltage ? ?      		 Feedforward
      Voltage ? ?      		 Feedforward
      Voltage ? ?      		 Feedforward
      Voltage ? ?
      14 ? ? 9.6 ? ? 8.8 ? ? 12 ? ?
      15 ? ? 15 ? ? 400 ? ? 400 ? ?
      700 ? ? 700 ? ? 4000 ? ? 4000 ? ?
      13/9 ? ? 9.9/9.1 ? ? 8.8/8.2 ? ? 12/8 ? ?
      99 ? ? 99 ? ? 93 ? ? 93 ? ?
      1 ? ? 1 ? ? 0.02 ? ? 0.02 ? ?
      Adjustable Switching Frequency
      Current Limiting
      Multi-topology
      Programmable Max Duty Cycle
      Soft Start
      Synchronization Pin ? ?      		 Adjustable Switching Frequency
      Current Limiting
      Multi-topology
      Programmable Max Duty Cycle
      Soft Start
      Synchronization Pin ? ?      		 Multi-topology ? ? Multi-topology ? ?
      Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ?
      -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ?
      14PDIP
      14SOIC
      14TSSOP ? ?      		 14PDIP
      14SOIC
      14TSSOP ? ?      		 8PDIP
      8SOIC
      8VSSOP ? ?      		 8PDIP
      8SOIC
      8VSSOP ? ?

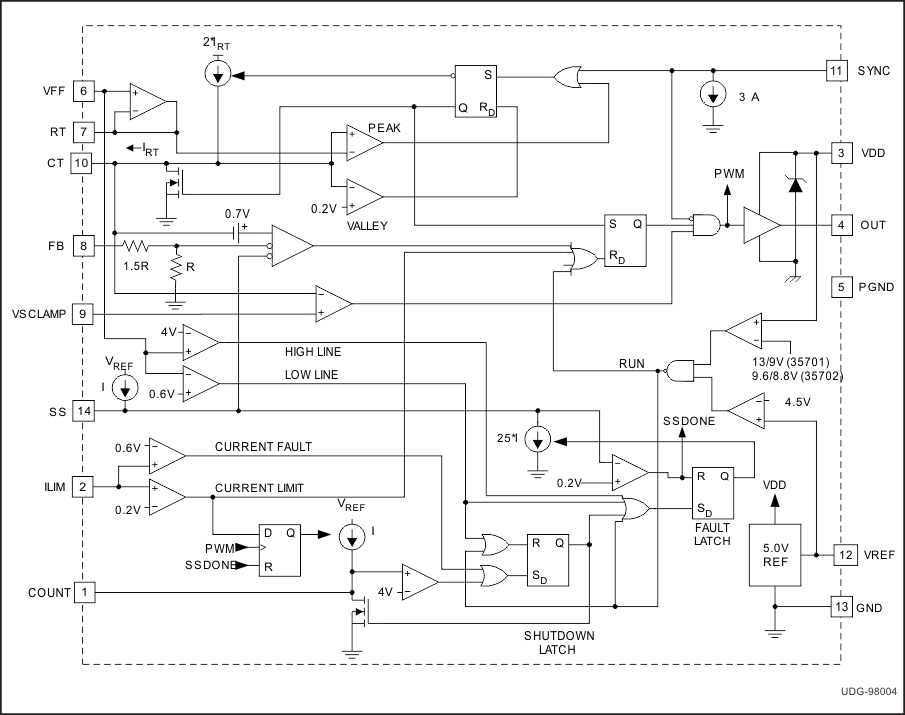

      方框圖 (1)
