Analog Devices EVAL-AD4857FMCZ AD4857評估板設計用于演示AD4857的性能，并可訪問諸多包含的配置選項。通過簡單的ACE插入式圖形用戶界面(GUI)訪問這些選項。AD4857是一款完全緩沖的8通道同步采樣16位1MSPS數據采集系統(DAS)，具有差分、寬共模范圍輸入。

數據手冊：*附件：Analog Devices Inc. EVAL-AD4857FMCZ AD4857評估板數據手冊.pdf

Analog Devices EVAL-AD4857FMCZ板載元件包括LTC6655高精度低漂移4.096V電壓基準，LT1761低噪聲1.8V、2.5V和5V LDO穩壓器，以及LT8330低靜態電流 (I Q ) 升壓轉換器。該評估板還可用于評估AD4855的性能。

特性

• 用于 AD4857 的全功能評估板
• 可通過SMA連接器提供八個輸入通道
• 板載參考電路和電源
• 通過FMC連接器和/或測試點實現獨立功能
• 用于時域和頻域控制和數據分析的PC軟件
• 兼容ZedBoard
• 兼容其他FMC控制器板

套件內容

• EVAL-AD4857FMCZ 評估板
• 包含系統板啟動軟件和Linux 操作系統的微型SD存儲卡（帶適配器）

必要設備

• 運行Windows? 10操作系統或更高版本的PC
• [Digilent ZedBoard]，配12V壁式適配器電源
• 精密信號源
• SMA電纜（輸入至評估板）
• USB電纜
• [分析 | 控制 | 評估 (ACE) 軟件]分析 | 控制 | 評估 (ACE) 軟件")
• 插入式管理器的[AD4857 ACE插件]

應用

• 自動測試設備
• 航空電子和航空航天
• 儀器儀表和控制系統
• 半導體制造
• 測試與測量

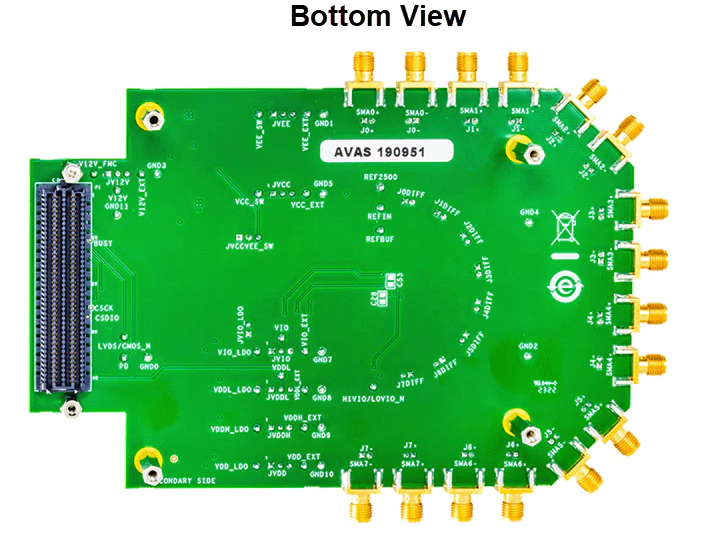

板布局
