圖2

（3）求輸入電阻

由定義可知

在圖2所示的電路中有

??? ?

考慮到 及 ，

則???? ?

由此可見，電壓跟隨器與共射極基本放大電路相比，其輸入電阻提高很多。就其物理本質，是由于在輸入回路中除了信號電壓 外，還有輸出電壓 ，因此從BJT的發射結所得的凈輸入電壓 比無射極電阻Re時減小了，所以盡管 很大，但在放大電路輸入回路中所產生的基極電流 依然很小，因此從放大電路輸入端來看，就呈現一個很大的輸入電阻。

圖3

（4）求輸出電阻

根據輸出電阻的定義可畫出計算輸出電阻的等效電路如圖3所示。

式中?

所以?

故?????????? ?

上式說明，電壓跟隨器的輸出電阻為射極電阻Re與電阻（）/（1+b）兩部分并聯組成，這后一部分是基極回路的電阻（ ）折合到射極回路時的等效電阻。

通常有??? 及

所以??????????

復合管

1．復合管的組成

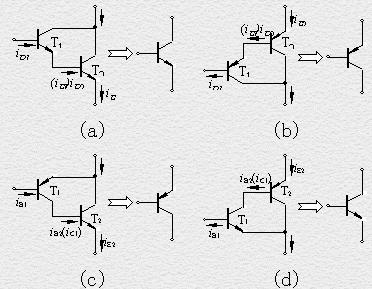

兩只同類型（NPN或PNP）BJT組成圖1(a)和(b)所示的復合管。它們可等效成與組成它們的BJT同類型的管子（NPN或PNP）；

圖(c)和(d)所示復合管由不同類型BJT組成，復合管的類型與T1管的類型相同。

2、復合管的電流放大系數（以圖(a)為例） 在圖(a)中，復合管的基極電流iB等于T1管的基極電流iB1，集電極電流iC等于T2管的集電極電流iC2與T1管的集電極電流iC1之和。而T2管的基極電流iB2等于T1管的發射極電流iE1，所以

因為b1和b2較大， ，所以可以認為復合管的電流放大系數

?

同理可用上述方法可以推導出圖1 (b)、(c)、(d)所示復合管的b均約為b1b2。

3、復合管的組成原則：

（1）在正確的外加電壓下每只管子的各電極電流均有合適的通路，且均工作在放大區；

（2）為了實現電流放大，應將第一只管子的集電極或發射極電流做為第二只管子的基極電流。

復合管共集電極電路分析

復合管共集放大電路圖1所示，其交流通路及小信號模型等效電路分別如圖2、圖3所示。

（1）電壓增益

由圖3可知得

??????

?????

（2）輸入電阻

???

（3）輸出電阻

由上述分析可見由于采用了復合管，使共集放大電路Ri大、Ro小的特點得到進一步的發揮。

3.6.2? 共基極電路

利用BJT 的電流控制關系，將信號從BJT的發射極輸入，從集電極輸出即組成如圖1所示共基放大電路。電路中Rc為集電極電阻，Rb1和Rb2為基極偏置電阻，用來保證BJT有合適的Q點。

圖2是它的交流通路。由交流通路可見，輸入電壓加在發射極與基極之間，而輸出電壓從集電極和基極兩端取出，基極是輸入、輸出電路的共同端點故稱為共基極放大電路。

一、共基極電路分析

?

3.6.3 BJT三種組態電路比較

通過對BJT三種基本組態放大電路的比較，可充分了解各組態的特點，為今后正確選擇電路組態奠定基礎。

三種組態的特點列表如下。
