模擬電路網絡課件 第十節:圖解分析法

3.3.1 靜態工作情況分析

放大電路的靜態工作點的計算，可以用估算法估算，也可用圖解法求解。

一、估算法

估算法的一般步驟如下：

1、畫出放大電路的直流通路

2、根據基極回路求IB

3、由BJT的電流分配關系求IC

4、由集電極回路求VCE

下面以共射放大電路為例說明

??????????????

圖(a)?????????????????????????????? 圖(b)

1、畫出圖(a)所示放大電路的直流通路：

??? 將如圖所示共射放大電路中的電容開路， 可畫出其直流通路如圖(b)所示。

2、根據基極回路求IB?：

??? 在圖(b)所示的直流通路中有

???? 當 時，

3、由BJT的電流分配關系求IC?：?

4、由集電極回路求VCE?：

二、圖解法分析靜態工作點

圖解法是依據BJT的輸入特性、輸出特性曲線，在已知電路各參數的情況下，通過作圖來分析放大電路工作情況的一種工程處理方法。用圖解法確定放大電路靜態工作點的步驟如下：

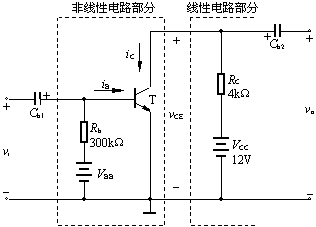

（1）將圖(a)所示放大電路分成線性和非線性兩部分

非線性部分包括非線性器件--BJT和確定其偏流的VBB和Rb，線性電路部分包括VCC和Rc的串聯電路。

? 圖a

?? 圖b

（2）作出電路非線性部分的V-I 特性--BJT的輸出特性

由于在本電路中BJT的偏流已由VBB及Rb所確定，即IB=VBB/Rb=12V/300kW=40mA，所以vCE和iC的關系就是對應于BJT輸出特性上iB=IB=40mA的一條曲線即

???（1）

（3）作出線性部分的V-I 特性----直流負載線

線性部分的電壓、電流關系由下列方程所確定：

??? （2）

式（2）直線方程在輸出特性中與橫軸和縱軸分別相交于M（12V，0mA）和 N（0V，3mA）兩點，其斜率為-1/Rc。直線MN稱為直流負載線。

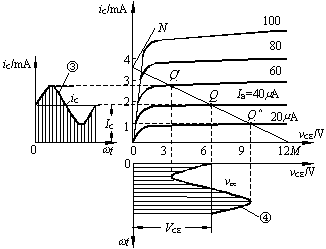

（4）由電路的線性與非線性兩部分V-I 特性的交點確定Q點

電路的線性與非線性兩部分構成一個電路整體，所以在圖(b)中，只有直流負載線與V-I 特性的交點Q所對應的電流電壓值，才能同時滿足式（1）及式（2）。由圖（b)可讀出：IB=40mA，IC=1.5mA，VCE=6V?　

3.3.2 圖解法分析動態

一、加正弦信號的情況

動態分析步驟如下：

（1）根據vi的波形在三極管輸入特性曲線上求iB

（2）畫出放大電路的交流能路，確定交流負載電阻。??

（3）在輸出特性曲線上作交流負載線，求iC及vCE的波形??

（4）動態分析，確定動態輸出電壓范圍。

下面以圖1所示放大電路為例說明

（1）設放大電路輸入一個正弦交流信號vi=Vimsinwt（Vim

（2） 畫出圖1交流通路如圖2所示。交流負載電阻是Rc和RL的并聯值，用R￠L表示，即

（3）在輸出特性曲線上作交流負載線，求iC及vCE的波形

在圖2的輸出回路中，交流信號電壓、電流的關系為vce= –iCR￠L，這是一條直線，斜率為–1/R￠L，稱為交流負載線。交流負載線必然通過靜態工作點Q。這樣，在輸出特性曲線上作出交流負載線，并可畫出對應的iC和vCE的波形如圖4所示。

?

（4）根據所畫的iC和vCE的波形可確定動態輸出電壓范圍如圖4所示。

二、分析非線性失真

（一）、靜態工作點不同的設置對放大電路動態工作的影響

在共射基本放大電路中，設負載電阻開路，當輸入電壓為正弦波時如：?

1、工作點Q點設置合適能實現線性放大 ；

2、工作點Q點設置偏高會產生飽和失真 ；

3、工作點Q點設置偏低會產生截止失真 。

圖1
（二）、輸出電壓最大不失真動態范圍的確定

一、靜態工作點不同的設置對放大電路動態工作的影響：

1、工作點Q點設置合適能實現線性放大 ；

共射基本放大電路中，設負載電阻開路，當輸入電壓為正弦波時，如工作點Q點設置合適,在輸入信號幅值較小時，基極動態電流也為正弦波。iC與vCE將沿交流負載線變化。當iC增大時，vCE下降；當iC下降時，vCE上升。

2、工作點Q點設置偏高會產生飽和失真

若工作點Q點設置偏高，雖然基極動態電流ib為不失真的正弦波，但是由于在輸入信號正半周，靠近峰值的某段時間內晶體管進入了飽和區，導致集電極動態電流iC產生頂部失真，集電極電阻Rc上的電壓波形必然隨之產生同樣的失真。由于輸出電壓vo與Rc上電壓的變化相位相反，從而導致vo波形產生底部失真，此種由于晶體管進入飽和區工作而產生的失真現象稱為飽和失真。?

3、工作點Q點設置偏低會產生截止失真 。

若工作點Q點設置偏低，在輸入信號負半周靠近峰值的某段時間內，晶體管b-e間電壓總量vBE小于其導通電壓（開啟電壓），BJT截止。因此基極電流ib將產生底部失真。集電極電流iC和集電極電阻Rc上電壓的波形必然會隨之產生同樣的失真，從而導致vo波形產生頂部失真。這種由于BJT進入截止區工作而產生的失真稱為截止失真。?

二、輸出電壓最大不失真動態范圍的確定

應當指出，截止失真和飽和失真都是比較極端的情況。實際上，在輸入信號的整個周期內，即使晶體管始終工作在放大區域，也會因為輸入特性和輸出特性的非線性而使輸出波形產生失真，只不過當輸入信號幅值較小時，這種失真非常小，可忽略不計而已。

如果將晶體管的特性理想化，即認為在管壓降總量vCE最小值大于飽和管壓降VCES（即管子不飽和），且基極電流總量iB的最小值大于0（即管子不截止）的情況下，非線性失真可忽略不計，那么就可以得出放大電路的最大不失真輸出電壓。對于共射極基本放大電路，從圖解分析可得最大不失真輸出電壓的峰值，其方法是以VCE為中心，取"VCC--VCE"和"VCE--VCES"這兩段距離中較小的數值。通常，最大不失真輸出電壓用有效值表示。為了使不失真輸出電壓盡可能大，應將Q點設置在放大區內交流負載線的中間部位。
