模擬電路網絡課件 第十九節:金屬-氧化物-半導體場效應管
4.3 金屬-氧化物-半導體場效應管
結型場效應管的輸入電阻雖然可達106~109W,但在要求輸入電阻更高的場合,還是不能滿足要求。而且,由于它的輸入電阻是PN結的反偏電阻,在高溫條件下工作時,PN結反向電流增大,反偏電阻的阻值明顯下降。與結型場效應管不同,金屬-氧化物-半導體場效應管(MOSFET)的柵極與半導體之間隔有二氧化硅(SiO2)絕緣介質,使柵極處于絕緣狀態(故又稱絕緣柵場效應管),因而它的輸入電阻可高達1015W。它的另一個優點是制造工藝簡單,適于制造大規模及超大規模集成電路。
MOS管也有N溝道和P溝道之分,而且每一類又分為增強型和耗盡型兩種,二者的區別是增強型MOS管在柵-源電壓vGS=0時,漏-源極之間沒有導電溝道存在,即使加上電壓vDS(在一定的數值范圍內),也沒有漏極電流產生(iD=0)。而耗盡型MOS管在vGS=0時,漏-源極間就有導電溝道存在。
4.3.1 N溝道增強型場效應管
一、結構
a) N溝道增強型MOS管結構示意圖
(b) N溝道增強型MOS管代表符號??? (c) P溝道增強型MOS管代表符號
在一塊摻雜濃度較低的P型硅襯底上,用光刻、擴散工藝制作兩個高摻雜濃度的N+區,并用金屬鋁引出兩個電極,分別作漏極d和源極s。然后在半導體表面復蓋一層很薄的二氧化硅(SiO2)絕緣層,在漏-源極間的絕緣層上再裝上一個鋁電極,作為柵極g。另外在襯底上也引出一個電極B,這就構成了一個N溝道增強型MOS管。顯然它的柵極與其它電極間是絕緣的。圖 1(a)、(b)分別是它的結構示意圖和代表符號。代表符號中的箭頭方向表示由P(襯底)指向N(溝道)。P溝道增強型MOS管的箭頭方向與上述相反,如圖 1(c)所示。
二、工作原理
1.vGS對iD及溝道的控制作用
MOS管的源極和襯底通常是接在一起的(大多數管子在出廠前已連接好)。從圖1(a)可以看出,增強型MOS管的漏極d和源極s之間有兩個背靠背的PN結。當柵-源電壓vGS=0時,即使加上漏-源電壓vDS,而且不論vDS的極性如何,總有一個PN結處于反偏狀態,漏-源極間沒有導電溝道,所以這時漏極電流iD≈0。

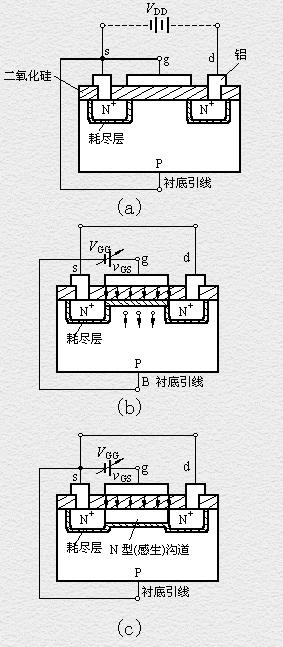

若在柵-源極間加上正向電壓,即vGS>0,則柵極和襯底之間的SiO2絕緣層中便產生一個垂直于半導體表面的由柵極指向襯底的電場,這個電場能排斥空穴而吸引電子,因而使柵極附近的P型襯底中的空穴被排斥,剩下不能移動的受主離子(負離子),形成耗盡層,同時P襯底中的電子(少子)被吸引到襯底表面。當vGS數值較小,吸引電子的能力不強時,漏-源極之間仍無導電溝道出現,如圖1(b)所示。vGS增加時,吸引到P襯底表面層的電子就增多,當vGS達到某一數值時,這些電子在柵極附近的P襯底表面便形成一個N型薄層,且與兩個N+區相連通,在漏-源極間形成N型導電溝道,其導電類型與P襯底相反,故又稱為反型層,如圖1(c)所示。vGS越大,作用于半導體表面的電場就越強,吸引到P襯底表面的電子就越多,導電溝道越厚,溝道電阻越小。我們把開始形成溝道時的柵-源極電壓稱為開啟電壓,用VT表示。
由上述分析可知,N溝道增強型MOS管在vGS<VT時,不能形成導電溝道,管子處于截止?fàn)顟B(tài)。只有當vGS≥VT時,才有溝道形成,此時在漏-源極間加上正向電壓vDS,才有漏極電流產生。而且vGS增大時,溝道變厚,溝道電阻減小,iD增大。這種必須在vGS≥VT時才能形成導電溝道的MOS管稱為增強型MOS管。
2.vDS對iD的影響
圖1

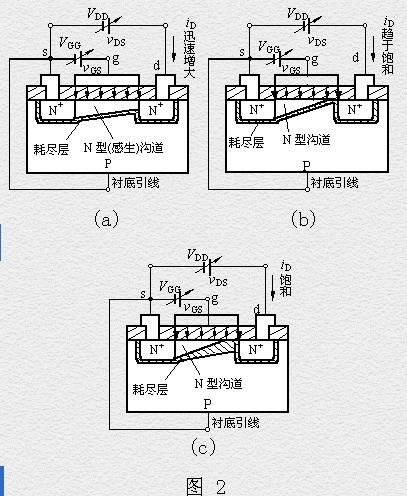

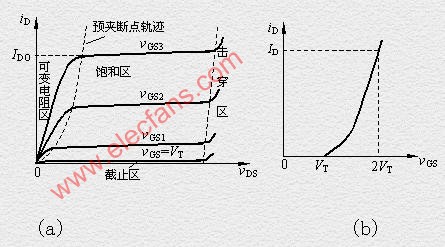

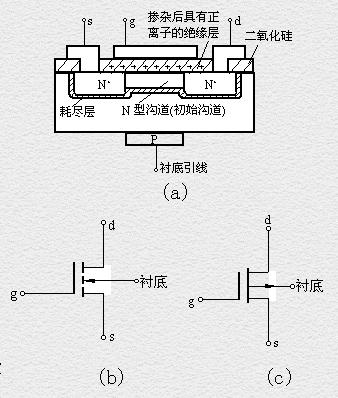

如圖2(a)所示,當vGS>VT且為一確定值時,漏-源電壓vDS對導電溝道及電流iD的影響與結型場效應管相似。漏極電流iD沿溝道產生的電壓降使溝道內各點與柵極間的電壓不再相等,靠近源極一端的電壓最大,這里溝道最厚,而漏極一端電壓最小,其值為vGD=vGS - vDS,因而這里溝道最薄。但當vDS較小(vDS 隨著vDS的增大,靠近漏極的溝道越來越薄,當vDS增加到使vGD=vGS-vDS=VT(或vDS=vGS-VT)時,溝道在漏極一端出現預夾斷,如圖2(b)所示。再繼續增大vDS,夾斷點將向源極方向移動,如圖2(c)所示。由于vDS的增加部分幾乎全部降落在夾斷區,故iD幾乎不隨vDS增大而增加,管子進入飽和區,iD幾乎僅由vGS決定。 三、特性曲線、電流方程及參數 1.特性曲線和電流方程 N溝道增強型MOS管的輸出特性曲線如圖1(a)所示。與結型場效應管一樣,其輸出特性曲線也可分為可變電阻區、飽和區、截止區和擊穿區幾部分。轉移特性曲線如圖1(b)所示,由于場效應管作放大器件使用時是工作在飽和區(恒流區),此時iD幾乎不隨vDS而變化,即不同的vDS所對應的轉移特性曲線幾乎是重合的,所以可用vDS大于某一數值(vDS>vGS-VT)后的一條轉移特性曲線代替飽和區的所有轉移特性曲線,與結型場效應管相類似。在飽和區內,iD與vGS的近似關系式為 ???? 式中IDO是vGS=2VT時的漏極電流iD。 2. 參數 MOS管的主要參數與結型場效應管基本相同,只是增強型MOS管中不用夾斷電壓VP,而用開啟電壓VT表征管子的特性。 4.3.2 N溝道耗盡型場效應管 圖1 相關推薦圖1
???????????????????? ?( vGS>VT )???
結構種類
工作方式
符?? 號
電壓極性
轉移特性
iD = f (vGS)輸出特性
iD = f (vDS)
VP或VT
VDS
N溝道
MOSFET耗
盡
型(-)
(+)
增
強
型(+)
(+)
P溝道
MOSFET耗
盡
型(+)
(-)
增
強
型(-)
(-)
P溝道
JFET耗
盡
型(+)
(-)
N溝道
JFET耗
盡
型(-)
(+)
P溝道
GaAs
MESFET耗
盡
型
(-)
(+)
