共集電極放大電路—射極跟隨器
一、實驗目的
1．掌握共集電極放大電路的特點和性能。
2．進一步熟悉放大電路各項指標的測試方法。
3．理解射極跟隨器電壓跟隨范圍的意義。
二、實驗說明
共集電極放大電路具有輸入電阻高、輸出電阻低、電壓放大倍數接近于1、輸出電壓與輸入電壓同相的特點，輸出電壓能夠在較大的范圍內跟隨輸入電壓作線性變化，又稱為射極跟隨器。其主要技術指標為（參見實驗電路圖）：

為了加大輸入電阻，同時降低輸出電阻，電路中應選用β值較大的晶體管，且偏置電阻Rb應盡可能大，而Re不能太小，使工作電流Ie較大為好。

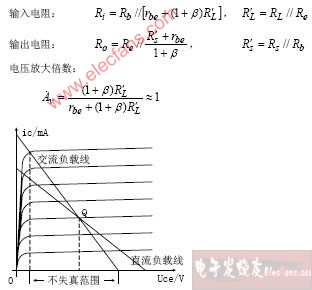

電壓跟隨范圍，指跟隨器輸出電壓隨輸入電壓作線性變化的區域。在右圖所示的晶體管輸出特性曲線上，如果把靜態工作點Q取在交流負載線的中點，電壓Uce可有最大不失真的動態范圍，此時輸出電壓Uo的跟隨范圍可達最大值。
三、預習要求
1．復習共集電極放大電路的工作原理及分析方法。
2．根據所給電路，估算當IC = 1.5mA時的靜態工作點參數，畫出直流負載線和交流負載線。
3．估算電路的輸入電阻、輸出電阻和輸出電壓的跟隨范圍。

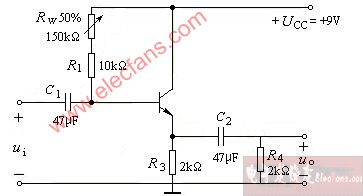

四、實驗電路

五、實驗內容與步驟
1．在實驗面包板上組裝共集電極放大電路，檢查無誤后，接通電源。
2．調整靜態工作點

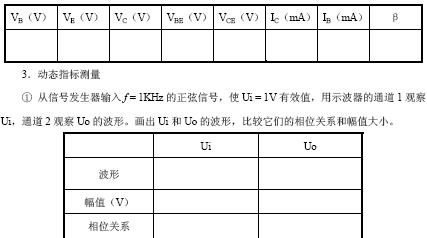

調節電位器W，使VE = 7.5V（IE = 1.5mA），測量靜態工作點參數，填入下表。

② 電壓放大倍數
從信號發生器輸入f = 1KHz的正弦信號，使Ui = 1V有效值，測量輸出電壓Uo，計算電壓放大倍數，填入后面的表格中。
③ 輸入電阻
用半電壓法測量輸入電阻。將電阻Rs改用Rs’ = 100K的電位器，當Rs’ = 0時，測量此時輸出電壓Uo，然后增大Rs’，使Uo’ = 1 / 2Uo，則此時的Rs’即為輸入電阻Ri的大小，將Ri填入后面的表格中。
注：實驗中也可采用實驗一的方法測量輸入電阻。
④ 輸出電阻

斷開負載RL，測量負載開路時的輸出電壓Uo，然后接上負載RL，再次測量輸出電壓Uo’，

六、注意事項
1．測量Ri、Ro和Av時，應在輸出不失真的情況下進行。若輸出波形失真，可適當降低輸入信號的大小。
2．用半電壓法測量輸入電阻時，若Rs’調到最大時還不能使Uo’ = 1 / 2Uo，可與Rs’串接一個100K的電阻。
七、思考題
1．Rb電阻的選擇對提高放大器輸入電阻有何影響？
2．根據實驗結果說明Re的大小應如何選擇。
3．說明工作電流Ie為什么大一些為好？
八、實驗儀器及元件
示波器 模擬電路實驗儀 3DG6 × 1 10uF × 2
信號發生器 萬用表 100K、51K、1K 各1
毫伏表 5.1K、1.5K各2
