共射放大器的射極靜態偏置電路

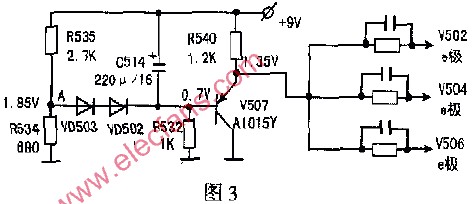

共射放大器V502, V504, V506的射極靜態電位、偏置電壓形成電路〔即電壓跟隨器)見圖3。

由V507, VD502,VD503, R534, R535, C514, R540組成的有源濾波器即為V502, V504, V506的射極靜態偏置電壓跟隨電路。R535,R534組成分壓網絡，分壓點電壓1.85V經VD503串VD502降壓至V507基極，約為0.7V，其射極電壓約為1.35V左右，作為共射放大器V502, V504, V506三只放大管的射極偏置電壓源。共基極放大器的基極偏置電壓直接由+9V電源提供，共基極放大管的基極經C513交流接地，因此就輸入、輸出信號而言V501、V503,V505為共基電路。采用V507(PNP型管)作為視放共射放大器的射極靜態偏里電壓跟隨器，是因為視放共基極放大管V501, V503, V505的基極都接在+9V電源端點上。電源電壓稍有變化，就會影響其靜態工作點，使輸出管靜態集電極電位變動而影響熒屏的亮度。為此，采用圖3的電路，使共射放大器射極偏置電壓跟隨+9V電源微量的變動而同步變動，即+9V電源略有變化時，V502, V504,V506發射極電壓跟隨變化，確保共射、共基兩只晶體管不隨電源微量變動而變動，也就是說V501, V503, V505的集電極靜態電位不變。這一方面可保證大批量產品性能的一致性，也可確保單機亮度不受電源電壓微量變化的影響。VD503, VD502結電壓(0.5-0.7V)隨溫度上升而減小，使V507射極電位上升，可補償視放共射、共基級聯放大器兩只申聯晶體管隨溫度上升而增加，造成靜態工作點變化的影晌，使視放末級大器的溫漂減小、工作穩定性大大提高。

由于C514連接在電源+9V與V507基極之間，也可避免電源瞬變而引起亮度的瞬變。
