共射一共基組合寬頻帶視頻放大器

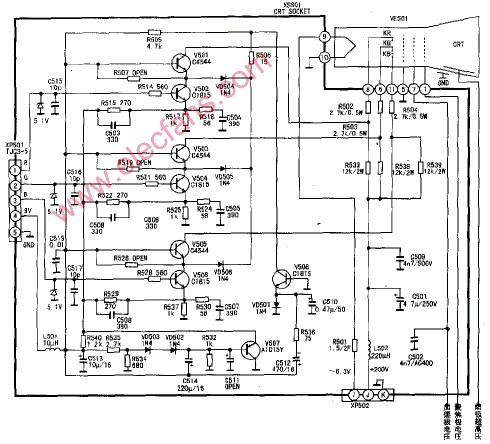

現以康佳P2592N型機的視放輸出電路為例(見圖1，所示)，由V502與V501組成R信號的共射、共基極放大器:V503與V504組成G信號的共射、共基極放大器；V505與V506組成B信號的共射、共基極放大器。從N101(TB1240N) 18、19、20腳輸出的R, G、B三基色信號，經隔離電阻R301、R302、R303通過接插件XS305到CRT板的XP501的1、2、3腳，分別加到共發射極放大器V502, V504, V506的基極，基極串聯電阻R514, R521, R5

28{均為560Ω)及外部接地的C515, C516, C517(均為10pF)與前端的三只穩壓二極管反偏結電容組成低通濾波器(-3dB點頻率約為8.8MHz)，用于限制圖像中頻及高頻干撫信號并達到較好的阻抗匹配關系。三基色信號經共射放大級V502, V504, V506放大后，直接藕合到共基極放大器V501, V503, V505,共基極的射極輸入阻抗成為共射極的負載。由于共基極的輸入阻抗低，比起一般視放級將RC直接接在共射極的集電極，共射極的負載阻抗要小得多，使密勒電容效應大為減小(密勒電容為晶體管集電極輸出端與基極間的等效反饋電容Ccb)，從而使共射極的上截止頻率提高。而共基極放大器，在器件與負載相同的條件下，其上截止頻率比共射極高得多，故整個共射一共基電路的上截止頻率比單個共射極要高許多。本機視放共射一共基組合放大器上截止頻率超過6MHz，總電壓增益為35一38dB。由V501集電極輸出R信號，經隔離耦合電阻R502加到顯像管紅槍陰極KR；由V503集電極輸出G信號，經R503加到綠槍陰極KG；由V505集電極輸出B信號，經R504加到藍槍陰極KB，分別調制顯像管的KR, KG, KB的電子束電流，使屏幕發出紅，綠、藍基色光，空間混色成艷麗的彩色圖像。R502, R503, R504為隔離電阻，主要為防止顯像管軟跳火時損壞視放輸出管。

共發射極放大器具有較高的電壓增益但高端頻率特性差，因此必須在共發一共基組合視放電路的共發電路中進行高頻補償，用以擴展視放帶寬。R518, C504為R信號放大器的高頻補償元件；R524, C505為G信號放大器高頻補償元件；R530, C507為B信號放大器高頻補償元件。在設計中調整與電容串、并聯電阻的阻值，可調節放大器幅頻特性的補償段平、直度，以確保不欠補償也不過補償。
