射極跟隨器又叫射極輸出器，是一種典型的負反饋放大器。從晶體管的連接方法而言，它實際上是共集電極放大器。

一、射極跟隨器的電壓“跟隨”特性

射極限隨器的電壓放大倍數接近于1，沒有電壓放大能力。但射極跟隨器以很小的輸人電流卻可以得到很大的輸出電流（ie=(1+β)ib）。因此具有電流放大及功率放大作用。射極限隨器實質上是一個電壓串聯負反饋放大器。

二、射極跟隨器的優點

射極跟隨器雖然沒有電壓放大能力，但由于電路深度負反饋的作用，具有工作穩定、頻響寬、輸入電阻大和輸出電阻小等突出優點。

射極限隨器的輸入電阻比一般共發射極電路的輸入電阻大很多。根據理論分析，它的輸入電阻rsr≈βRe。如果晶休管的β＝100，Re=1千歐，則輸入電阻入，rsr≈l00千歐。輸入電阻大，消耗信號源的電流就小。在多級放大器中，射極限隨器對信號源或前級只是很輕的負載。同時，射極限隨器的輸出電阻是很小的，根據理論分析，rsr≈rbe/β（式中的rbe．是晶休管的輸入電阻）。一般射極限隨器的輸出電阻在幾十到幾百歐之內，比共發射極電路小得多。輸出電阻小，帶負栽的能力就強，可以帶阻抗比較小的負載。利用射極限隨器輸入電阻大、輸出電阻小的特點，還可以進行阻抗匹配。多級放大器中有時在兩級之間加入一級射極限隨器，使它的高輸入阻抗與前級的高輸出阻抗匹配；低輸出阻抗與后級的低輸入阻抗相匹配，起到緩沖作用，減少了前后級之間的影響。由于射極跟隨器的負反饋作用，輸出電壓隨頻串的變化也減小到最小程度，相對改善了放大器的頻串響應。

三 射極跟隨器的原理

射極跟隨器的原理圖如圖1所示。 它是一個電壓串聯負反饋放大電路，它具有輸入電阻高，輸出電阻低，電壓放大倍數接近于1，輸出電壓能夠在較大范圍內跟隨輸入電壓作線性變化以及輸入、輸出信號同相等特點。

射極跟隨器的輸出取自發射極，故稱其為射極輸出器。

1、輸入電阻Ri

圖1電路 Ri＝rbe＋(1＋β)RE

如考慮偏置電阻RB和負載RL的影響，則

Ri＝RB∥[rbe＋(1＋β)(RE∥RL)]

由上式可知射極跟隨器的輸入電阻Ri比共射極單管放大器的輸入電阻Ri＝RB∥rbe要高得多，但由于偏置電阻RB的分流作用，輸入電阻難以進一步提高。

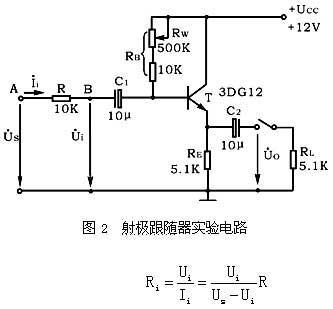

輸入電阻的測試方法同單管放大器，實驗線路如圖2所示。

即只要測得A、B兩點的對地電位即可計算出Ri?！　?2、輸出電阻RO

圖1電路

如考慮信號源內阻RS，則

由上式可知射極跟隨器的輸出電阻R0比共射極單管放大器的輸出電阻RO≈RC低得多。三極管的β愈高，輸出電阻愈小。

輸出電阻RO的測試方法亦同單管放大器，即先測出空載輸出電壓UO，再測接入負載RL后的輸出電壓UL，根據

3、電壓放大倍數

圖1電路

上式說明射極跟隨器的電壓放大倍數小于近于1，且為正值。 這是深度電壓負反饋的結果。但它的射極電流仍比基流大(1＋β)倍， 所以它具有一定的電流和功率放大作用。

4、電壓跟隨范圍

電壓跟隨范圍是指射極跟隨器輸出電壓uO跟隨輸入電壓ui作線性變化的區域。當ui超過一定范圍時，uO便不能跟隨ui作線性變化，即uO波形產生了失真。為了使輸出電壓uO正、負半周對稱，并充分利用電壓跟隨范圍，靜態工作點應選在交流負載線中點，測量時可直接用示波器讀取uO的峰峰值，即電壓跟隨范圍；或用交流毫伏表讀取uO的有效值，則電壓跟隨范圍
