TPS6300x 器件為由兩節或三節堿性電池、鎳鎘或鎳氫電池或單節鋰離子或鋰聚合物電池供電的產品提供電源解決方案。使用單節鋰離子或鋰聚合物電池時，輸出電流可高達 1200 mA，并將其放電至 2.5 V 或更低。降壓-升壓轉換器基于固定頻率脈寬調制 （PWM） 控制器，使用同步整流來獲得最大效率。在低負載電流下，轉換器進入省電模式，以在較寬的負載電流范圍內保持高效率。可以禁用省電模式，強制轉換器在固定開關頻率下工作。開關中的最大平均電流限制在 1800 mA 的典型值。輸出電壓可使用外部電阻分壓器進行編程，或固定在芯片內部。可以禁用轉換器以最大限度地減少電池消耗。在關機期間，負載與電池斷開連接。
*附件：tps63002.pdf

TPS6300x 器件在 –40°C 至 85°C 的自由空氣溫度范圍內工作。 這些器件采用 10 引腳 VSON 封裝 （QFN），尺寸為 3 mm × 3 mm （DRC）。

特性

• 輸入電壓范圍：1.8 V 至 5.5 V
• 1.2 V 至 5.5 V 的固定和可調輸出電壓選項
• 效率高達 96%
• 降壓模式下 3.3 V 時輸出電流為 1200 mA （V 在 = 3.6 V 至 5.5 V）
• 升壓模式下，3.3 V時輸出電流高達800 mA（V 在 > 2.4 V）
• 降壓和升壓模式之間的自動轉換
• 器件靜態電流小于 50 μA
• 省電模式可在低輸出功率下提高效率
• 可強制固定頻率作和同步
• 關機期間的負載斷開
• 過溫保護
• 采用小型 3mm × 3mm 10 引腳 VSON 封裝 （QFN）

參數

方框圖

?1. 產品概述?
TPS6300x系列是德州儀器（TI）推出的高效單電感降壓-升壓轉換器，支持1.8V至5.5V輸入電壓范圍，可提供固定或可調輸出電壓（1.2V至5.5V）。該系列適用于由單節鋰離子/聚合物電池或多節堿性/NiCd/NiMH電池供電的設備，如便攜式音頻設備、智能手機、醫療產品等。

?2. 關鍵特性?

• ?高效率?：峰值效率達96%，支持功率節省模式（輕載時自動切換）。
• ?高輸出電流?：降壓模式下（輸入3.6V-5.5V）支持[email protected]輸出；升壓模式下（輸入>2.4V）支持[email protected]輸出。
• ?自動模式切換?：根據輸入電壓自動在降壓/升壓模式間無縫切換。
• ?低靜態電流?：待機電流<50μA，關斷時負載與電池斷開。
• ?保護功能?：過溫保護、欠壓鎖定（UVLO）、同步整流及強制固定頻率模式。

?3. 封裝與型號?

• ?封裝?：3mm×3mm 10引腳VSON（QFN）封裝，帶裸露散熱焊盤。
• ?型號差異?：
  • TPS63000：可調輸出電壓（需外部分壓電阻）。
  • TPS63001：固定3.3V輸出（FB引腳需連接VOUT）。
  • TPS63002：固定5V輸出。

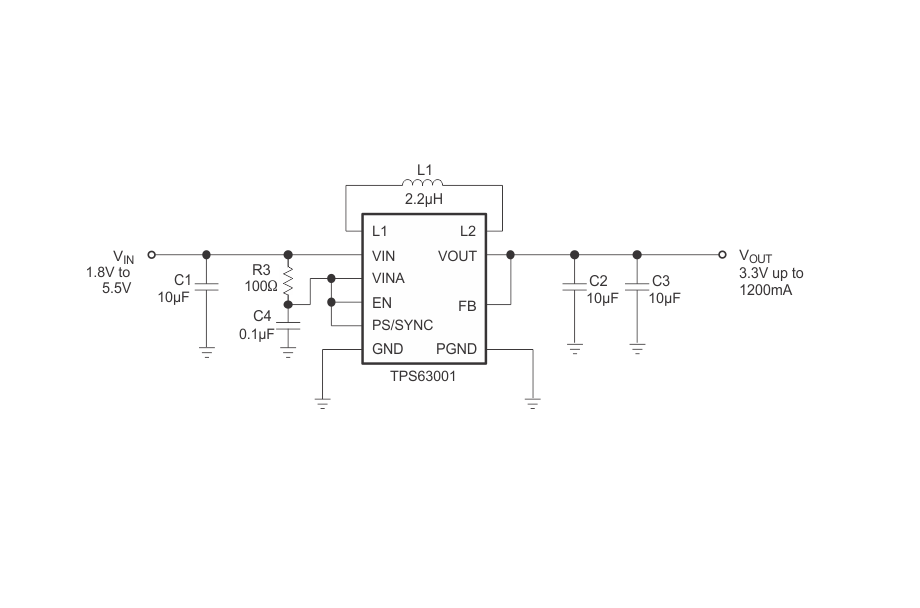

?4. 典型應用電路?

• ?外部元件?：需配置電感（推薦2.2μH）、輸入/輸出電容（10μF陶瓷電容）、反饋電阻（可調型號需分壓電路）。
• ?布局建議?：縮短主電流路徑走線，分離功率地與控制地，反饋電路靠近IC放置。

?5. 性能曲線與測試數據?

• ?效率曲線?：輸入電壓2.4V-4.2V時，效率在70%-96%間變化（負載電流0.001A-1A）。
• ?瞬態響應?：負載階躍變化（200mA?600mA）下輸出電壓波動<100mV。

?6. 設計注意事項?

• ?電感選擇?：需滿足峰值電流需求（如升壓模式計算），建議飽和電流留20%余量。
• ?熱管理?：焊接散熱焊盤至PCB以優化散熱，最大功耗約820mW（環境溫度85℃）。
