TPS6300x 器件為由兩節或三節堿性電池、鎳鎘或鎳氫電池或單節鋰離子或鋰聚合物電池供電的產品提供電源解決方案。使用單節鋰離子或鋰聚合物電池時，輸出電流可高達 1200 mA，并將其放電至 2.5 V 或更低。降壓-升壓轉換器基于固定頻率脈寬調制 （PWM） 控制器，使用同步整流來獲得最大效率。在低負載電流下，轉換器進入省電模式，以在較寬的負載電流范圍內保持高效率。可以禁用省電模式，強制轉換器在固定開關頻率下工作。開關中的最大平均電流限制在 1800 mA 的典型值。輸出電壓可使用外部電阻分壓器進行編程，或固定在芯片內部。可以禁用轉換器以最大限度地減少電池消耗。在關機期間，負載與電池斷開連接。
*附件：tps63001.pdf

TPS6300x 器件在 –40°C 至 85°C 的自由空氣溫度范圍內工作。 這些器件采用 10 引腳 VSON 封裝 （QFN），尺寸為 3 mm × 3 mm （DRC）。

特性

• 輸入電壓范圍：1.8 V 至 5.5 V
• 1.2 V 至 5.5 V 的固定和可調輸出電壓選項
• 效率高達 96%
• 降壓模式下 3.3 V 時輸出電流為 1200 mA （V 在 = 3.6 V 至 5.5 V）
• 升壓模式下，3.3 V時輸出電流高達800 mA（V 在 > 2.4 V）
• 降壓和升壓模式之間的自動轉換
• 器件靜態電流小于 50 μA
• 省電模式可在低輸出功率下提高效率
• 可強制固定頻率作和同步
• 關機期間的負載斷開
• 過溫保護
• 采用小型 3mm × 3mm 10 引腳 VSON 封裝 （QFN）

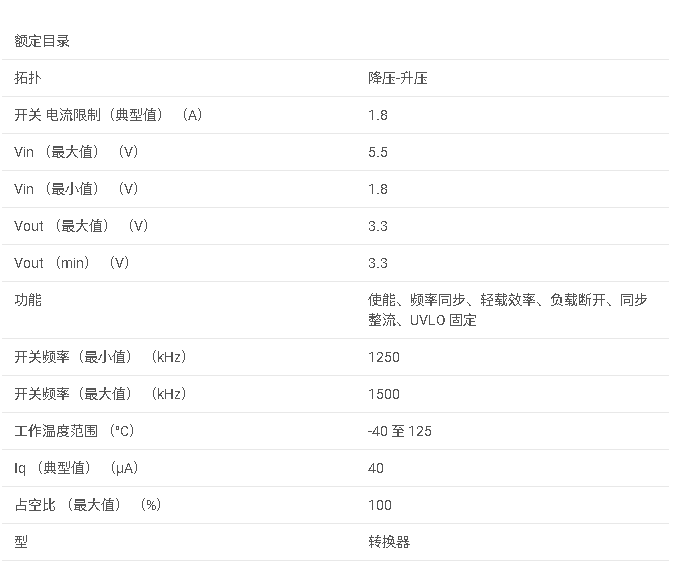

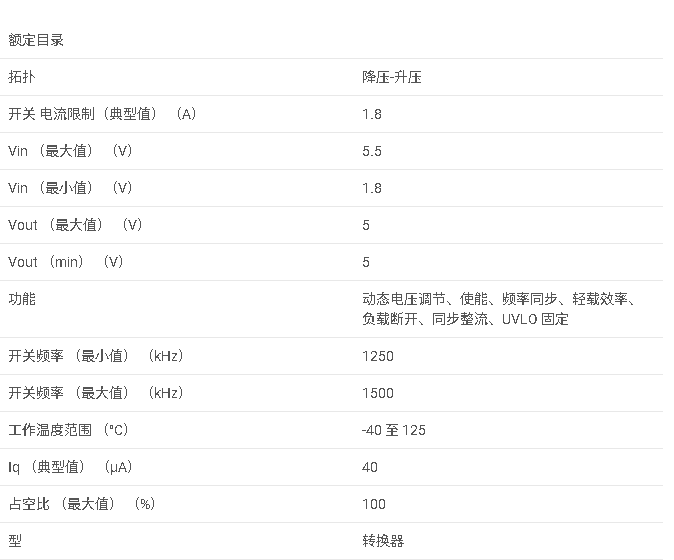

參數

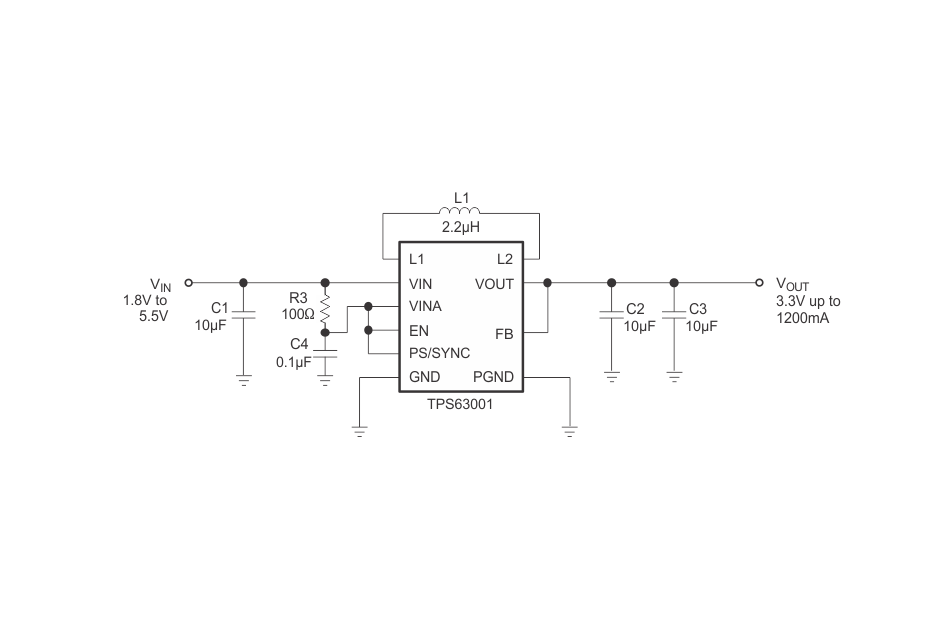

方框圖

?1. 產品概述?
TPS6300x系列是德州儀器(TI)推出的高效單電感降壓-升壓轉換器，支持1.8V至5.5V輸入電壓范圍，提供固定或可調輸出電壓（1.2V至5.5V）。關鍵特性包括：

• ?高效率?：峰值效率達96%，支持功率節省模式以優化輕載效率。
• ?高輸出電流?：降壓模式下支持1200mA（3.3V輸出，輸入3.6V-5.5V），升壓模式下支持800mA（輸入>2.4V）。
• ?自動模式切換?：根據輸入電壓自動在降壓和升壓模式間轉換。
• ?低靜態電流?：典型值低于50μA，關斷時負載與電池斷開。

?2. 應用場景?

• 單節鋰離子/聚合物電池或多節堿性/NiCd/NiMH電池供電設備（如智能手機、便攜式音頻設備）。
• 白色LED驅動、醫療電子產品等。

?3. 核心功能?

• ?拓撲結構?：基于固定頻率PWM控制的同步整流架構，采用4開關設計確保全工況高效轉換。
• ?保護機制?：過溫保護、欠壓鎖定（UVLO）、短路保護（軟啟動限制電流）。
• ?控制模式?：
  • ?功率節省模式?：輕載時間歇工作以提升效率（可通過PS/SYNC引腳禁用）。
  • ?同步功能?：支持外部時鐘同步（1250-1800kHz）。

?4. 設計要點?

• ?電感選擇?：推薦2.2μH低DCR電感（如TDK VLF4012系列），需滿足峰值電流要求（典型1800mA）。
• ?電容配置?：輸入電容≥4.7μF，輸出電容≥15μF（陶瓷電容優先）。
• ?布局建議?：
  • 分離功率地（PGND）與控制地（GND），單點連接。
  • 關鍵元件（電感、電容）靠近IC放置以減少噪聲。

?5. 典型電路?

• 可調輸出版本需外部分壓電阻（如R1=1MΩ、R2=200kΩ實現3.3V輸出），固定輸出版本需將FB引腳直連VOUT。
• 效率曲線顯示：3.3V輸出時，效率可達90%以上（負載>10mA）。

?6. 封裝與熱管理?

• ?封裝?：3mm×3mm 10引腳VSON（QFN），帶裸露焊盤以增強散熱。
• ?熱性能?：結至環境熱阻（RθJA）為46.8°C/W，需通過PCB散熱設計控制溫升。
