TPS5516x-Q1 系列器件是一款高壓同步降壓-升壓 DC-DC 轉換器。該器件從各種不同的輸入電源（例如汽車電池）提供穩定的電源輸出。降壓-升壓重疊控制可確保降壓和升壓模式之間的自動轉換，并具有最佳效率。TPS55165-Q1 輸出電壓可以設置為 5 V 或 12 V 的固定電平。TPS55160-Q1 和 TPS55162-Q1 器件具有 5.7 V 至 9 V 的可配置輸出電壓范圍，由外部電阻分壓器設置。

對于正常的汽車電池電壓，輸出電流可以高達 1 A，對于較低的輸入電壓，例如對于常見的電池啟動配置文件，輸出電流可以保持在 0.4 A。降壓-升壓轉換器基于固定頻率、脈寬調制 （PWM） 控制電路，使用同步整流來獲得最大效率。開關頻率設置為2 MHz（典型值），允許使用使用較少電路板空間的小型電感器。
*附件：tps55165-q1.pdf

特性

• 符合汽車應用標準
• AEC-Q100 符合以下標準：
  • 器件溫度等級 1：–40°C 至 +125°C 環境工作溫度
  • 設備 HBM ESD 分類 2 級
  • 設備 CDM ESD 分類級別 C4B
• 功能安全功能
  • 可用于幫助功能安全系統設計的文檔
• V 的 2V 至 36V 輸入電壓范圍 外 = 5 伏
• 5V 或 12V 固定輸出電壓 （TPS55165-Q1）
• 5.7 V 至 9 V 的可調輸出電壓選項（TPS55160-Q1 和 TPS55162-Q1）
• 效率高達 85%
• V 的 1A 輸出電流 外 = 5 V 和 V 在 ≥ 5.3 伏
• 0.8A 輸出電流 （V 外 = 5 V 和 V 在 ≥ 3.8 V
• 0.4A 輸出電流 v 外 = 5 V 和 V 在 ≥ 2.3 伏
• 降壓和升壓模式之間的自動轉換
• 低功耗模式，可在輕負載條件下提高效率 （TPS55160-Q1/TPS55165-Q1）
• 器件靜態電流在低功耗模式下小于 15 μA （TPS55160-Q1/TPS55165-Q1）
• 器件關斷電流小于 3 μA
• 2 MHz 的強制固定頻率作
• 可選擴頻（TPS55160-Q1 和 TPS55165-Q1）
• 通過具有電源鎖存功能的 IGN 喚醒
• 具有可配置延遲時間的智能電源良好輸出
• 過溫保護和輸出過壓保護
• 采用易于使用的 20 引腳 HTSSOP PowerPAD? 封裝

參數

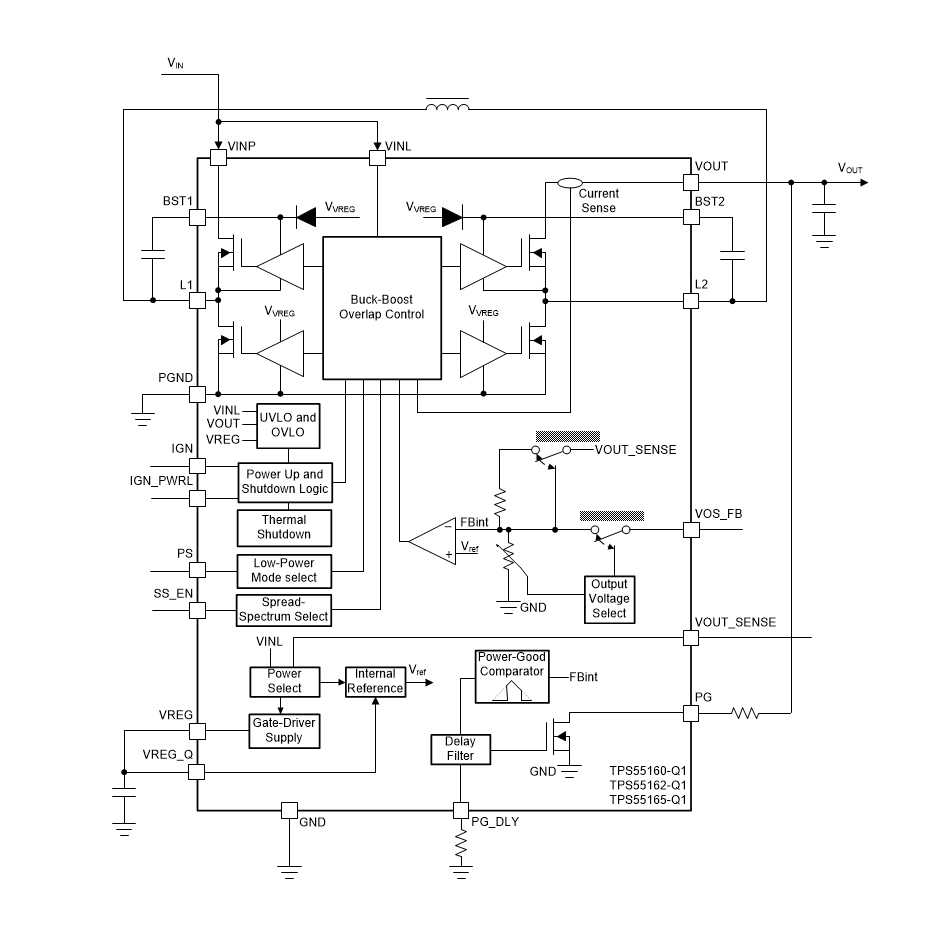

方框圖

?1. 產品概述?

• ?型號系列?：TPS55160-Q1、TPS55162-Q1、TPS55165-Q1，均為36V輸入、1A輸出的同步升降壓DC-DC轉換器，適用于汽車及工業場景。
• ?核心特性?：
  • 輸入電壓范圍2V至36V，支持5V/12V固定輸出（TPS55165-Q1）或5.7V-9V可調輸出（TPS55160/62-Q1）。
  • 自動切換降壓/升壓模式，效率高達85%，集成2MHz同步整流控制。
  • 符合AEC-Q100 Grade 1認證（-40°C至+125°C），功能安全文檔支持。

?2. 關鍵功能?

• ?低功耗模式?：靜態電流<15μA（TPS55160/65-Q1），滿足汽車待機電流要求。
• ?保護機制?：過溫保護、輸出過壓保護、輸入欠壓/過壓鎖定（UVLO/OVLO）。
• ?控制接口?：
  • ?IGN引腳?：點火喚醒（閾值2.5V-3.7V），支持電源鎖存功能（通過IGN_PWRL引腳）。
  • ?PS引腳?：切換正常模式（固定2MHz頻率）與低功耗模式（脈沖頻率調制）。
  • ?SS_EN引腳?：可選擴頻功能（TPS55160/65-Q1），降低EMI。

?3. 電氣特性?

• ?輸出能力?：
  • 5V輸出時：1A（VIN≥5.3V）、0.8A（3.8V≤VIN<5.3V）、0.4A（2.3V≤VIN<3.8V）。
  • 12V輸出時：0.8A（VIN≥14V）、0.6A（9.2V≤VIN<14V）。
• ?開關特性?：固定頻率2MHz（典型值），峰值電流限制3.5A（典型）。

?4. 應用設計?

• ?典型電路?：需外接4.7μH電感、22μF輸出電容及0.1μF自舉電容（CBST1/CBST2）。
• ?布局建議?：
  • 分離模擬地（GND）與功率地（PGND），單點連接。
  • 高頻電流環路最小化，關鍵電容就近放置。
• ?輸出配置?：
  • TPS55165-Q1：VOS_FB接地為5V，接VREG為12V。
  • TPS55160/62-Q1：通過外部電阻分壓網絡調節輸出電壓。

?5. 封裝與訂購?

• ?封裝?：20引腳HTSSOP（PowerPAD?），尺寸6.5mm×4.4mm。
• ?訂購型號?：含標準（PWP）和小批量（PWPT）選項，如TPS55165QPWPRQ1。

?6. 文檔支持?

• 提供PSpice模型、評估模塊（EVM）用戶指南及功能安全相關設計文檔。
