TPS5516x-Q1 系列器件是一款高壓同步降壓-升壓 DC-DC 轉換器。該器件從各種不同的輸入電源（例如汽車電池）提供穩定的電源輸出。降壓-升壓重疊控制可確保降壓和升壓模式之間的自動轉換，并具有最佳效率。TPS55165-Q1 輸出電壓可以設置為 5 V 或 12 V 的固定電平。TPS55160-Q1 和 TPS55162-Q1 器件具有 5.7 V 至 9 V 的可配置輸出電壓范圍，由外部電阻分壓器設置。
*附件：tps55162-q1.pdf

對于正常的汽車電池電壓，輸出電流可以高達 1 A，對于較低的輸入電壓，例如對于常見的電池啟動配置文件，輸出電流可以保持在 0.4 A。降壓-升壓轉換器基于固定頻率、脈寬調制 （PWM） 控制電路，使用同步整流來獲得最大效率。開關頻率設置為2 MHz（典型值），允許使用使用較少電路板空間的小型電感器。

特性

• V 的 2V 至 36V 輸入電壓范圍 外 = 5 伏
• 5V 或 12V 固定輸出電壓 （TPS55165-Q1）
• 5.7 V 至 9 V 的可調輸出電壓選項（TPS55160-Q1 和 TPS55162-Q1）
• 效率高達 85%
• V 的 1A 輸出電流 外 = 5 V 和 V 在 ≥ 5.3 伏
• 0.8A 輸出電流 （V 外 = 5 V 和 V 在 ≥ 3.8 V
• 0.4A 輸出電流 v 外 = 5 V 和 V 在 ≥ 2.3 伏
• 降壓和升壓模式之間的自動轉換
• 低功耗模式，可在輕負載條件下提高效率 （TPS55160-Q1/TPS55165-Q1）
• 器件靜態電流在低功耗模式下小于 15 μA （TPS55160-Q1/TPS55165-Q1）
• 器件關斷電流小于 3 μA
• 2 MHz 的強制固定頻率作
• 可選擴頻（TPS55160-Q1 和 TPS55165-Q1）
• 通過具有電源鎖存功能的 IGN 喚醒
• 具有可配置延遲時間的智能電源良好輸出
• 過溫保護和輸出過壓保護
• 采用易于使用的 20 引腳 HTSSOP PowerPAD? 封裝

參數

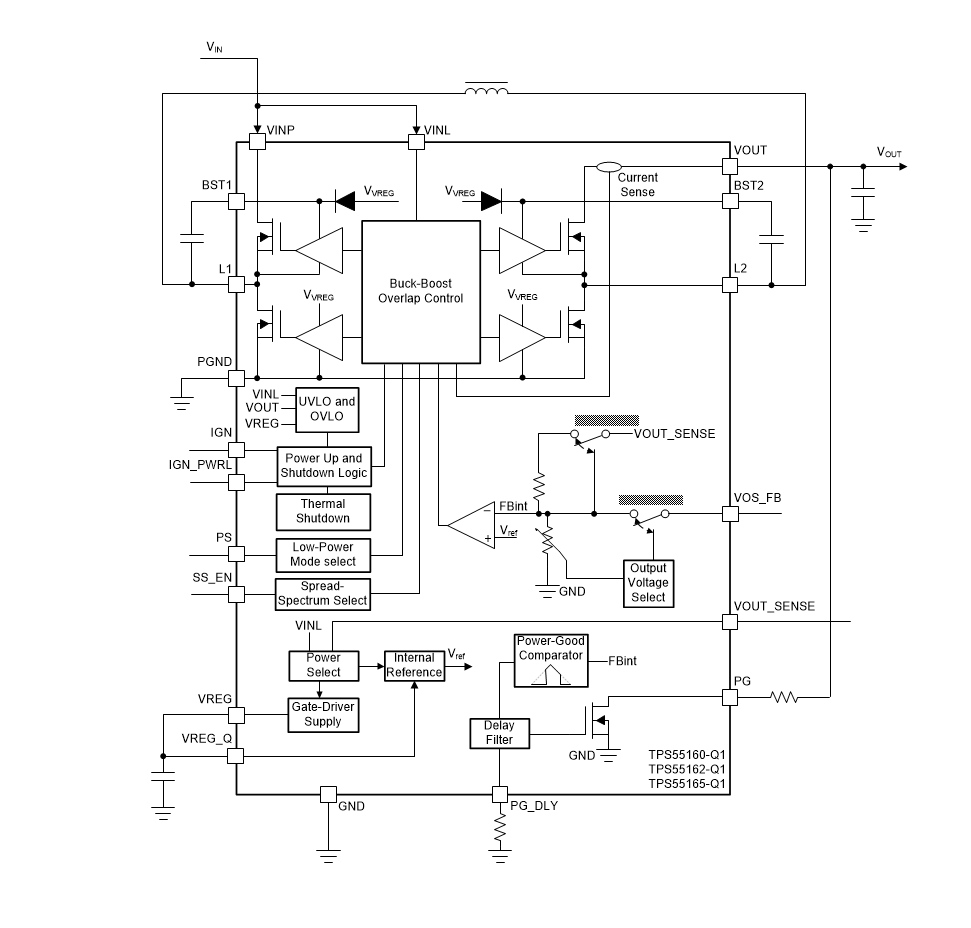

方框圖

?1. 產品概述?
TPS5516x-Q1是德州儀器（TI）推出的汽車級高電壓同步降壓-升壓DC-DC轉換器系列，包括TPS55160-Q1、TPS55162-Q1和TPS55165-Q1三款型號。主要特點包括：

• ?寬輸入電壓范圍?：2V至36V，適應汽車電池波動環境。
• ?輸出配置?：
  • TPS55165-Q1支持固定5V或12V輸出。
  • TPS55160/62-Q1支持5.7V至9V可調輸出（通過外部電阻分壓器設置）。
• ?高效率?：最高85%，支持1A輸出電流（5V輸出時VIN≥5.3V）。
• ?工作模式?：自動切換降壓（Buck）、升壓（Boost）及重疊模式，確保平滑過渡。
• ?封裝?：20引腳HTSSOP PowerPAD?封裝，尺寸6.5mm×4.4mm。

?2. 關鍵特性?

• ?功能安全?：符合AEC-Q100 Grade 1標準（-40°C至+125°C）。
• ?低功耗模式?：靜態電流<15μA（TPS55160/65-Q1），適合汽車待機應用。
• ?保護功能?：
  • 過溫保護（175°C閾值）。
  • 輸入欠壓/過壓鎖定（UVLO/OVLO）。
  • 輸出過壓保護（OVP）。
• ?控制接口?：
  • IGN引腳用于喚醒/關閉。
  • PS引腳選擇低功耗模式（PFM）或正常模式（2MHz固定頻率PWM）。
  • SS_EN引腳啟用擴頻功能（僅TPS55160/65-Q1）。

?3. 典型應用?

• ?汽車電子?：信息娛樂系統、車身控制模塊、網關模塊。
• ?工業應用?：太陽能電池充電、鋰離子電池組供電。

?4. 設計要點?

• ?外部元件選擇?：
  • 電感：4.7μH（飽和電流≥4.5A）。
  • 輸入/輸出電容：推薦X7R陶瓷電容（CIN≥10μF，COUT≥22μF）。
• ?布局建議?：
  • 分離模擬地（GND）與功率地（PGND），單點連接。
  • 高頻電流回路需最小化，優先放置去耦電容靠近器件引腳。
