TPS5516x-Q1 系列器件是一款高壓同步降壓-升壓 DC-DC 轉換器。該器件從各種不同的輸入電源（例如汽車電池）提供穩定的電源輸出。降壓-升壓重疊控制可確保降壓和升壓模式之間的自動轉換，并具有最佳效率。TPS55165-Q1 輸出電壓可以設置為 5 V 或 12 V 的固定電平。TPS55160-Q1 和 TPS55162-Q1 器件具有 5.7 V 至 9 V 的可配置輸出電壓范圍，由外部電阻分壓器設置。
*附件：tps55160-q1.pdf

對于正常的汽車電池電壓，輸出電流可以高達 1 A，對于較低的輸入電壓，例如對于常見的電池啟動配置文件，輸出電流可以保持在 0.4 A。降壓-升壓轉換器基于固定頻率、脈寬調制 （PWM） 控制電路，使用同步整流來獲得最大效率。開關頻率設置為2 MHz（典型值），允許使用使用較少電路板空間的小型電感器。

特性

• V 的 2V 至 36V 輸入電壓范圍 外 = 5 伏
• 5V 或 12V 固定輸出電壓 （TPS55165-Q1）
• 5.7 V 至 9 V 的可調輸出電壓選項（TPS55160-Q1 和 TPS55162-Q1）
• 效率高達 85%
• V 的 1A 輸出電流 外 = 5 V 和 V 在 ≥ 5.3 伏
• 0.8A 輸出電流 （V 外 = 5 V 和 V 在 ≥ 3.8 V
• 0.4A 輸出電流 v 外 = 5 V 和 V 在 ≥ 2.3 伏
• 降壓和升壓模式之間的自動轉換
• 低功耗模式，可在輕負載條件下提高效率 （TPS55160-Q1/TPS55165-Q1）
• 器件靜態電流在低功耗模式下小于 15 μA （TPS55160-Q1/TPS55165-Q1）
• 器件關斷電流小于 3 μA
• 2 MHz 的強制固定頻率作
• 可選擴頻（TPS55160-Q1 和 TPS55165-Q1）
• 通過具有電源鎖存功能的 IGN 喚醒
• 具有可配置延遲時間的智能電源良好輸出
• 過溫保護和輸出過壓保護
• 采用易于使用的 20 引腳 HTSSOP PowerPAD? 封裝

參數

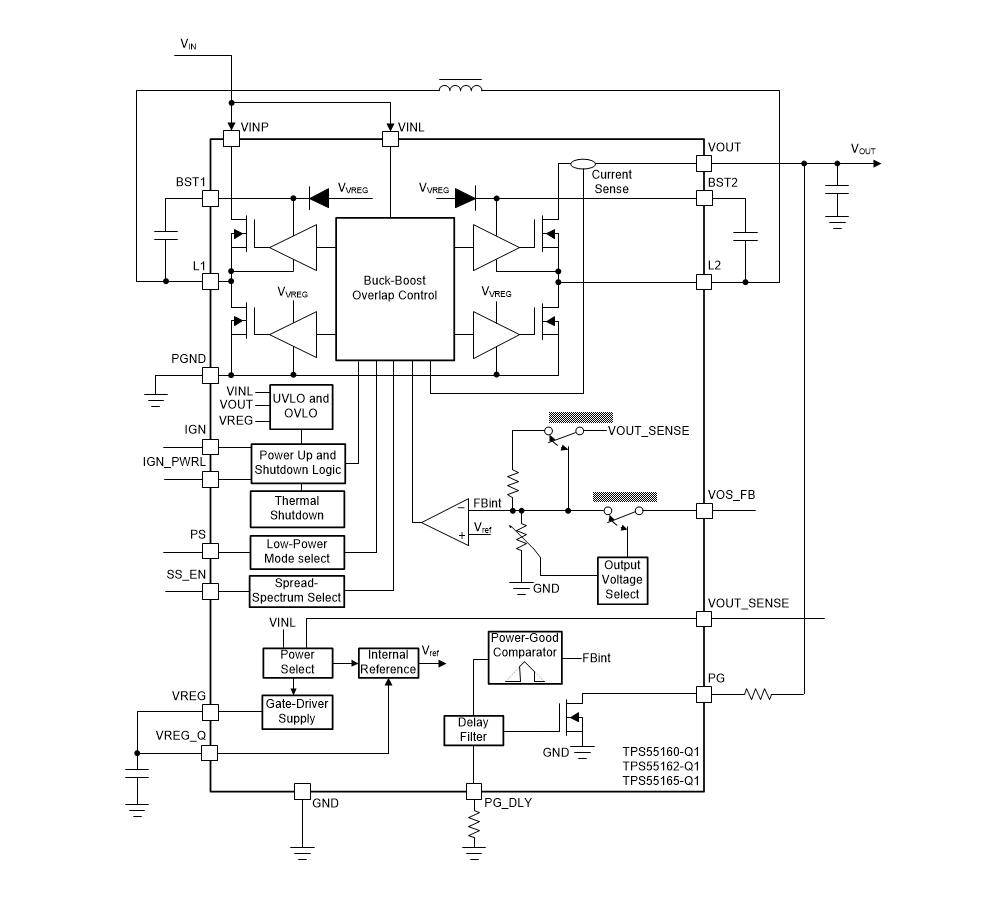

方框圖

?1. 產品概述?

• ?型號?：TPS55160-Q1、TPS55162-Q1、TPS55165-Q1，為36V輸入、1A輸出的同步升降壓DC-DC轉換器，適用于汽車及工業場景。
• ?核心特性?：
  • ?寬輸入范圍?：2V至36V，支持汽車電池波動環境。
  • ?輸出配置?：
    • TPS55165-Q1：固定5V或12V輸出。
    • TPS55160/62-Q1：可調輸出（5.7V至9V）。
  • ?高效轉換?：最高效率達85%，支持輕載低功耗模式（靜態電流<15μA）。
  • ?功能安全?：符合AEC-Q100 Grade 1認證（-40°C至+125°C）。

?2. 關鍵功能?

• ?自動模式切換?：根據輸入電壓動態切換降壓（Buck）、升壓（Boost）或升降壓重疊模式。
• ?保護機制?：
  • 過流保護（峰值限流2A-4.5A）。
  • 過溫保護（閾值175°C-210°C）。
  • 輸入欠壓/過壓鎖定（UVLO/OVLO）。
• ?低功耗模式?（僅TPS55160/65-Q1）：
  • 通過PS引腳控制，支持脈沖頻率調制（PFM），靜態電流<15μA。
• ?擴展頻譜功能?（僅TPS55160/65-Q1）：
  • 通過SS_EN引腳啟用，降低EMI干擾。

?3. 引腳與接口?

• ?關鍵引腳?：
  • ?IGN?：點火使能輸入，支持喚醒功能。
  • ?PG?：開漏電源良好指示，可配置延遲時間（0.5ms-40ms）。
  • ?VOS_FB?：反饋引腳（TPS55165-Q1接地為5V，接VREG為12V；TPS55160/62-Q1外接電阻網絡調節）。
• ?封裝?：20引腳HTSSOP PowerPAD?，尺寸6.5mm×4.4mm。

?4. 典型應用?

• ?汽車電子?：信息娛樂系統、車身控制模塊（支持啟停工況）。
• ?工業場景?：太陽能電池充電、鋰離子電池組供電。
• ?參考設計?：
  • 輸入/輸出電容推薦：X7R陶瓷電容（CIN≥8.2μF，COUT≥18μF）。
  • 電感選擇：4.7μH屏蔽電感（飽和電流≥4.5A）。

?5. 設計注意事項?

• ?布局優化?：
  • 分離模擬地（GND）與功率地（PGND），單點連接。
  • 高頻環路最小化，優先放置輸入/輸出濾波電容靠近器件。
• ?熱管理?：PowerPAD需通過多過孔連接至PCB散熱層。
