該TPIC74100是一款集成了開關模式穩壓器 用于電壓模式控制的開關。借助外部組件（LC 組合），該設備 將輸出調節至 5 V ±3%，以實現較寬的輸入電壓范圍。

該TPIC74100提供復位功能，用于檢測和指示 5V 輸出軌何時 超出規定的公差。該復位延遲可通過外部時序進行編程 REST 引腳上的電容器。此外，警報 （A 外 ）功能是 當輸入電源軌 V 時激活司機低于預縮放的指定值 值（由 A在pin）。
*附件：tpic74100-q1.pdf

該TPIC74100具有調頻方案，可最大限度地降低EMI。時鐘調制器 允許調制開關頻率以減少頻率中的干擾能量 樂隊。

5Vg 輸出是開關 5V 穩壓輸出，內部電流限制為 防止在為電源線上的容性負載供電時置位 RESET。此功能 由5Vg_ENABLE引腳控制。如果該輸出（5Vg 輸出）接地短路，則 輸出通過在斬波模式下運行進行自我保護。然而，這確實增加了產量 V 上的紋波電壓外在此故障情況下。

特性

• 符合汽車應用標準
• AEC-Q100 符合以下標準：
  • 器件 HBM ESD 分類級別 1B，適用于
    引腳 7 （L2）、引腳 8 （VOUT）、引腳 9 （5Vg）
  • 器件 HBM ESD 分類 2，適用于引腳 1-6
    和 10-20
  • 設備 CDM ESD 分類級別 C4B
• 開關模式穩壓器
  • 5 V ±2%，正常模式
  • 5 V ±3%，低功耗或分頻模式
• 開關頻率，440 kHz（典型值）
• 輸入工作范圍，1.5 V至40 V，（V 司機 )
  • 1-A 負載電流能力
  • 200mA 負載電流能力，低至 2V輸入 （V 司機 )
  • 120mA 負載電流能力，低至1.5V 輸入 （V 司機 )
• 啟用功能
• 低功耗工作模式
• 5Vg
  開關5V穩壓輸出，帶電流限制
• 可編程壓擺率和頻率
  調制，可考慮EMI
• 復位功能，具有去毛刺定時器和
  可編程延遲
• 欠壓檢測和
  指示報警功能
• 熱增強型封裝，實現高效的熱
  管理
  參數

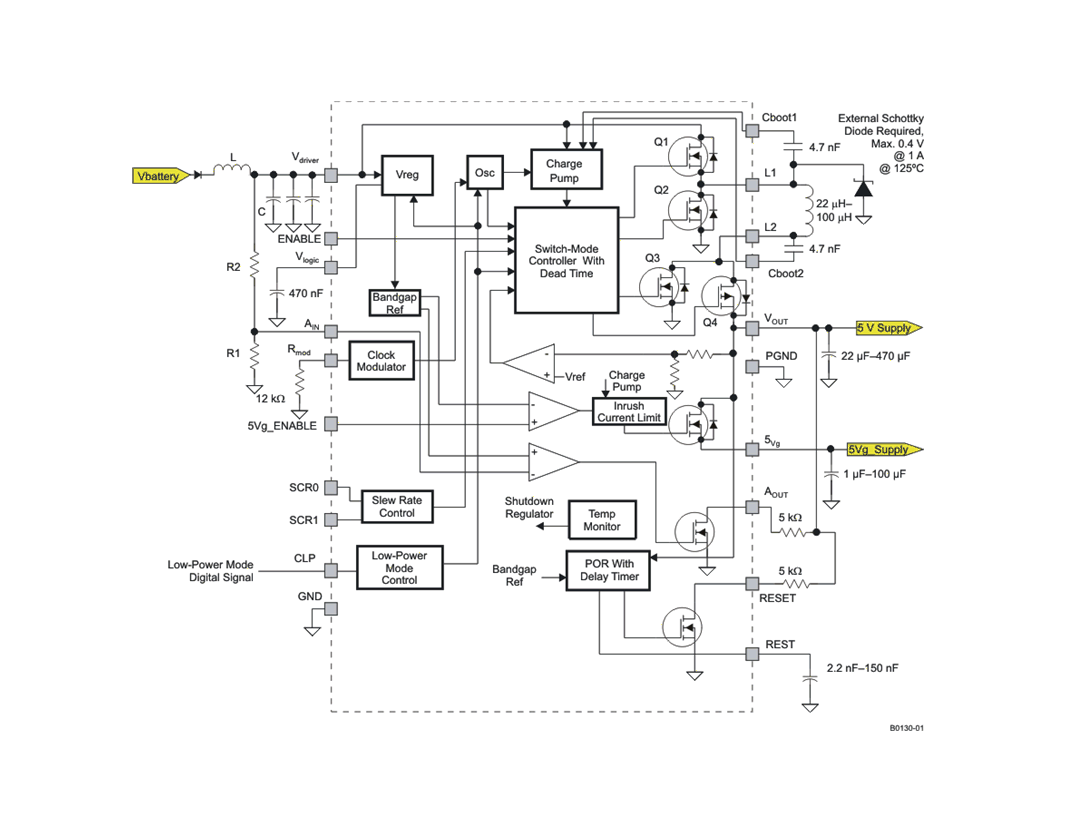

  方框圖

  ?1. 產品概述?
  TPIC74100-Q1是德州儀器（TI）推出的汽車級開關模式穩壓器，集成Buck/Boost拓撲結構，專為寬輸入電壓范圍（1.5V至40V）設計，可提供5V±3%的穩壓輸出。其核心特性包括：
• ?AEC-Q100認證?：符合汽車電子可靠性標準，ESD防護等級達HBM 1B/2級。
• ?多模式控制?：支持Buck/Boost自動切換，適應輸入電壓波動（如汽車冷啟動場景）。
• ?低功耗模式?：靜態電流低至160μA（典型值），支持脈沖模式以提升輕載效率。
• ?EMI優化?：內置440kHz開關頻率調制（可調至270-680kHz），支持可編程壓擺率控制。

?2. 關鍵特性?

• ?輸入/輸出能力?：
  • 最大負載電流：1A（正常模式）、200mA（2V輸入）、120mA（1.5V輸入）。
  • 集成5Vg開關輸出，帶短路保護功能。
• ?保護功能?：
  • 過溫保護（150°C閾值）、輸入欠壓報警（AIN引腳可編程）。
  • 復位功能（RESET引腳），延遲時間可通過外部電容配置（2.2ms-150ms）。
• ?封裝?：HTSSOP-20（6.5mm×4.4mm），帶散熱焊盤。

?3. 應用場景?

• ?汽車電子?：信息娛樂系統、儀表盤、車身控制模塊。
• ?工業設備?：需寬電壓輸入的嵌入式電源管理。

?4. 設計要點?

• ?外部元件選型?：
  • 電感：20-100μH（推薦33μH低EMI鐵氧體閉磁芯）。
  • 輸入/輸出電容：低ESR鋁/鉭電容（輸出電容22-470μF）。
• ?PCB布局建議?：
  • 功率回路最短化，多層板優先使用地平面隔離噪聲。
  • 散熱焊盤需通過過孔連接至內部地平面（參考SLMA002技術文檔）。

?5. 功能模式詳解?

• ?Buck/Boost切換?：輸入電壓在5V-5.8V窗口時自動過渡，輸出紋波可能增大至3%。
• ?時鐘調制?：通過Rmod引腳（典型12kΩ電阻）設置28kHz調制頻率，分散EMI能量。
• ?軟啟動?：默認10V/ms斜率，大容量輸出電容（>220μF）時斜率降低。

?6. 典型應用電路?

• 外部需配置LC濾波器、分壓電阻（AIN閾值設置）、復位延時電容等。
• 完整原理圖參考文檔第17頁圖示，包含關鍵元件參數（如4.7nF自舉電容）。
