TPS6307x 是一款高效、低靜態電流降壓-升壓轉換器，適用于輸入電壓可能高于或低于輸出電壓的應用。在升壓模式和降壓模式下，輸出電流可高達 2 A。降壓-升壓轉換器基于固定頻率脈寬調制 （PWM） 控制器，使用同步整流來獲得最大效率。在低負載電流下，轉換器進入省電模式，以在較寬的負載電流范圍內保持高效率。可以禁用轉換器以最大限度地減少電池消耗。在關機期間，負載與電池斷開連接。該器件采用 2.5 mm x 3 mm QFN 封裝。
*附件：tps63070.pdf

特性

• 輸入電壓范圍：2.0 V 至 16 V
• 輸出電壓范圍：2.5 V 至 9 V
• 效率高達 95%
• PWM模式下+/- 1%直流精度
• PFM 模式下 +3% / -1% 直流精度
• 降壓模式下的 2 A 輸出電流
• 升壓模式下
  的 2 A 輸出電流 （VIN = 4 V;Vout = 5 V）
• 精確的ENABLE輸入允許
  • 用戶定義的欠壓鎖定
  • 精確排序
• 降壓和升壓模式之間的自動轉換
• 典型器件靜態電流：50 μA
• 固定和可調輸出電壓選項
• 輸出放電選項
• 省電模式可在低輸出功率下提高效率
• 2.4 MHz 的強制固定頻率作和同步選項
• 電源良好輸出
• VSEL 只允許輸出電壓變化
• 關機期間的負載斷開
• 過溫保護
• 輸入/輸出過壓保護
• 提供 QFN 封裝

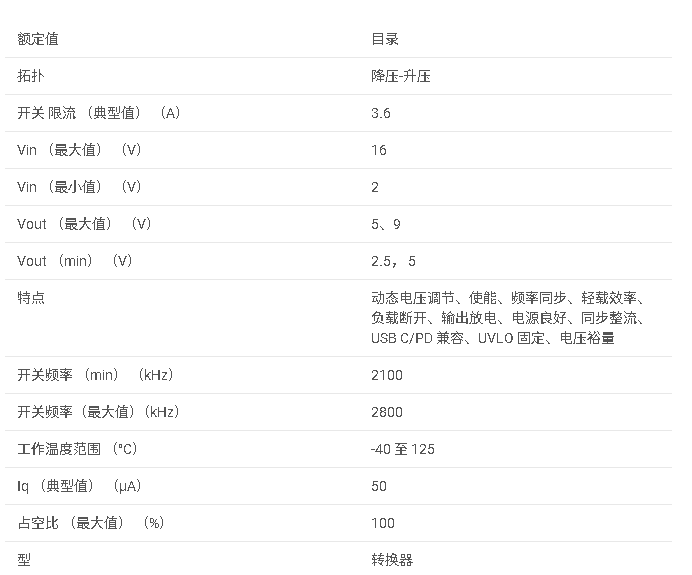

參數

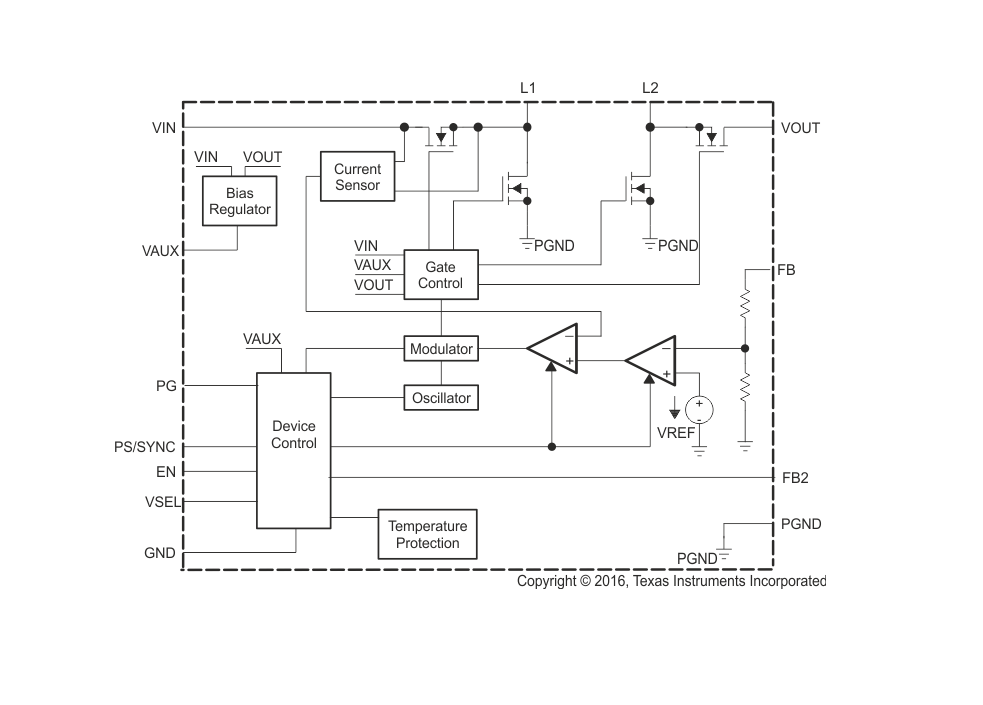

方框圖

?1. 產品概述?
TPS63070是德州儀器（TI）推出的高效、低靜態電流Buck-Boost轉換器，適用于輸入電壓可能高于或低于輸出電壓的應用場景。

• ?輸入電壓范圍?：2.0 V至16 V
• ?輸出電壓范圍?：2.5 V至9 V（可調版本）或固定5 V（TPS630701）
• ?輸出電流?：
  • 降壓模式（Buck）：最高2 A
  • 升壓模式（Boost）：最高2 A（VIN=4 V，VOUT=5 V時）
• ?效率?：高達95%
• ?封裝?：2.5 mm × 3 mm QFN

?2. 關鍵特性?

• ?自動模式切換?：無縫過渡降壓/升壓模式。
• ?工作模式?：
  • ?PWM模式?：固定頻率，高負載時高效。
  • ?PFM模式?（節能模式）：輕載時降低功耗。
• ?保護功能?：
  • 過溫保護（160°C觸發，20°C滯后）。
  • 輸入/輸出過壓保護。
  • 欠壓鎖定（UVLO）。
• ?其他功能?：
  • 精確使能（EN引腳可設置用戶自定義欠壓鎖定）。
  • 電源良好（PG）輸出指示。
  • VSEL引腳支持動態輸出電壓切換（僅可調版本）。

?3. 應用領域?

• 雙鋰離子電池供電設備
• 工業計量設備
• 數碼相機和攝像機
• 筆記本電腦及移動設備
• 醫療電子產品

?4. 設計要點?

• ?電感選擇?：推薦1.5 μH（如Coilcraft XFL4020-152ME），需滿足飽和電流要求。
• ?電容配置?：
  • 輸入電容：10 μF陶瓷電容（靠近VIN引腳）+ 大容量電容（如22 μF）。
  • 輸出電容：有效電容需≥10倍電感值（可調版本）或≥15倍（固定版本）。
• ?反饋電阻?：可調版本需外部分壓電阻（如3.3 V輸出：R1=470 kΩ，R2=150 kΩ）。

?5. 典型性能?

• ?效率曲線?：
  • 5 V輸出時，效率>90%（負載電流>100 mA）。
• ?負載調整率?：±1% DC精度（PWM模式）。
• ?瞬態響應?：支持快速負載切換（如100 mA至1 A階躍）。

?6. 版本差異?

• ?TPS63070?：可調輸出，無輸出放電功能。
• ?TPS630701?：固定5 V輸出。
• ?TPS630702?：可調輸出，帶輸出放電功能（禁用時自動放電）。

?7. 布局建議?

• 高頻噪聲抑制：0603尺寸陶瓷電容緊貼VIN/VOUT引腳。
• 地平面分離：功率地與控制地單點連接。
• 數字引腳（EN/VSEL）串聯電阻（10 kΩ）避免直接接VIN。
