Texas Instruments LMG3624EVM-081轉換器評估模塊（EVM）采用具有電流檢測仿真功能的LMG3624集成式GaN FET，用于演示65W USB Type-C? 供電（PD）離線適配器的高效率和高密度特性。其輸入支持90VAC至265VAC的通用電壓范圍。最大電流為3A時，單路輸出可設置為5V、9V、15V，最大電流為3.25A時，可設置為20V；可通過USB PD接口控制器進行調整。Texas Instruments LMG3624EVM-081的標稱高頻運行頻率高達200kHz，可實現小尺寸解決方案，同時多模式運行可保持高效率。輸出端采用同步整流，以提高效率。

數據手冊：*附件：Texas Instruments LMG3624EVM-081轉換器評估模塊數據手冊.pdf

特性

• 通用AC輸入范圍為90VAC至264VAC，輸出功率高達65W（5V/3A、9V/3A、15V/3A、20V/3.25A），符合USB Type-C PD 3.0標準
• 效率和待機功耗超出了CoC 2級和DoE VI級規定要求
• 90VAC 滿載時，功率密度為28W/in3，效率為93%
• 由于具有電流檢測仿真功能，集成式GaN器件減少了元件數量并提高了效率

套件內容

• 65W USB-C QR反激式評估模塊
• 快速入門指南
• 高壓通知

應用

• USB-C PD電源適配器
• 用于筆記本電腦、平板電腦、電視和機頂盒的高密度AC-DC轉換器/適配器
• AC-DC或DC-DC輔助電源
• USB-C PPS電源適配器

必要設備

• 隔離輸入變壓器
  • 此評估模塊的輸入端應使用額定值良好的1:1隔離變壓器
  • 其構造應通過增強型絕緣、雙重絕緣或連接到保護導體端子的屏蔽，將初級繞組與次級繞組隔離開來
• 電壓源
  • 隔離式AC電源或可變AC變壓器，能夠提供264VRMS的電壓并處理100W的功率級別
  • 警告： 測試時，請勿對該電路板施加DC電壓，否則可能造成損壞
• 電壓表
  • 數字電壓表
• 示波器
  • 4通道，500 MHz帶寬
  • 探頭能夠處理600V的電壓
• 功率分析儀
  • 能夠測量1mW至100W的輸入功率并處理264VRMS的輸入電壓
  • 一些功率分析儀可能需要精密分流電阻來測量輸入電流，以測量5W或更低的輸入功率
  • 如需了解全功率和待機功率的正確測量設置，請參閱功率分析儀用戶手冊
• 輸出負載
  • 在20V條件下，能夠處理100W的電阻負載或電子負載
• 建議線規
  • 絕緣，22AWG至18AWG

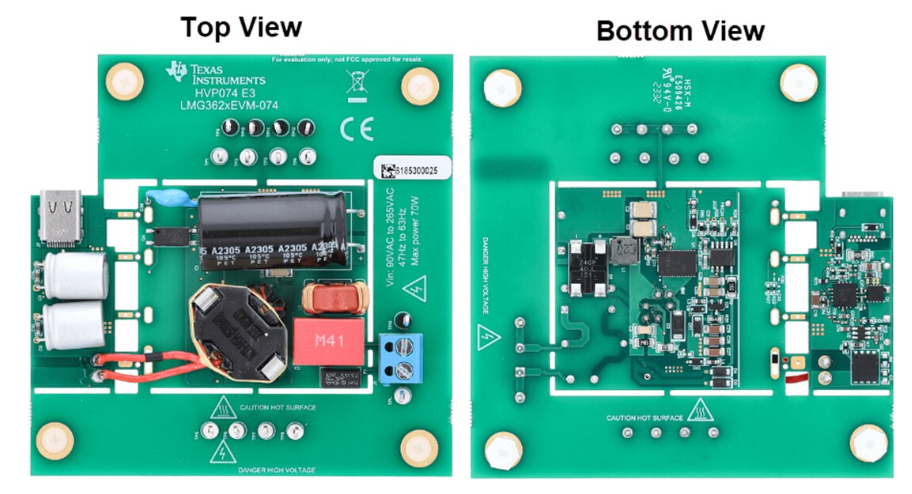

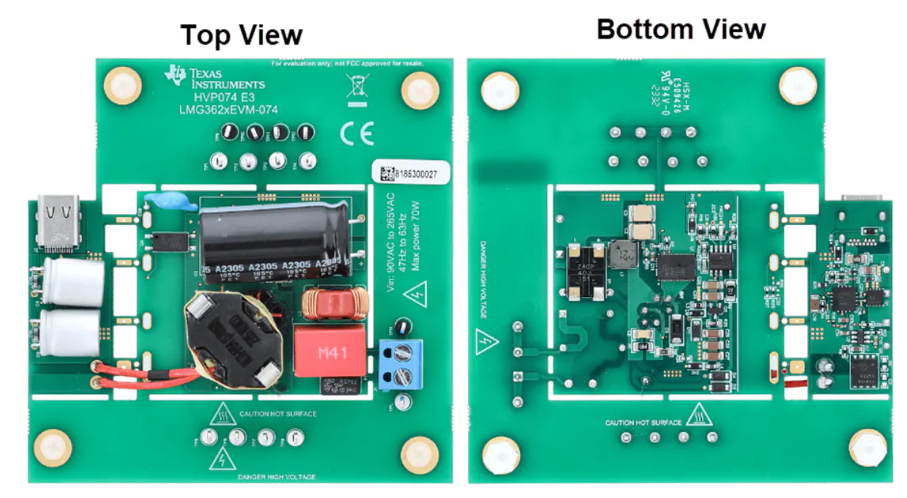

板布局
