Texas Instruments LMG3100EVM-089評估模塊是一款結構緊湊、易于使用的功率級，具有外部PWM信號。電路板可配置為降壓轉換器、升壓轉換器或其他使用半橋的轉換器拓撲結構。LMG3100EVM-089提供兩個LMG3100電源模塊，每個模塊有一個100V、1.7mΩ GaN FET和一個集成驅動器。如果應用包括充分的熱管理，TI LMG3100EVM-089評估模塊可提供高達40A的電流（由電感器的飽和電流限制）。熱管理選項包括強制風冷、熱縮和降低工作頻率，以將模塊中的功率耗散降至最低。

數據手冊：*附件：Texas Instruments LMG3100EVM-089評估模塊數據手冊.pdf

特性

• 輸入電壓高達80V DC
• 兩個100V 1.7mΩ GaN FET，帶集成驅動器
• 開環控制，帶單或雙PWM信號
• 通過簡單的電阻器更改可配置板載死區時間調整
• 使用串聯電阻器以及Cboot 和Cvcc 進行壓擺率調整
• 板載LDO，用于從5.5V和10V之間的非穩壓電源生成5V VCC 電源

應用

• 降壓、升壓、降壓-升壓轉換器
• LLC轉換器
• 太陽能發電優化器、微型逆變器
• D類音頻放大器
• 48V工業用負載點轉換器
• 電機驅動器
• 電動工具
• 電信和服務器電源

套件內容

• LMG3100EVM-089 電路板
• 安全說明

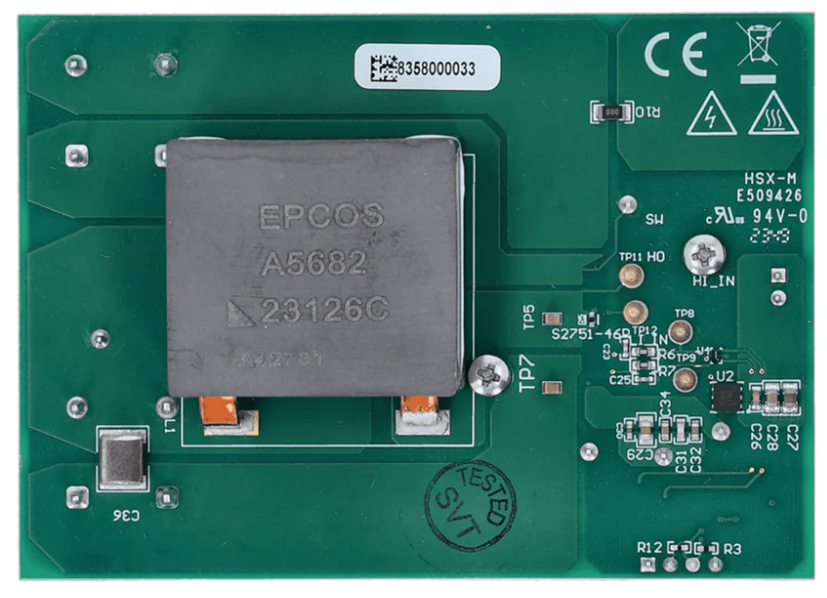

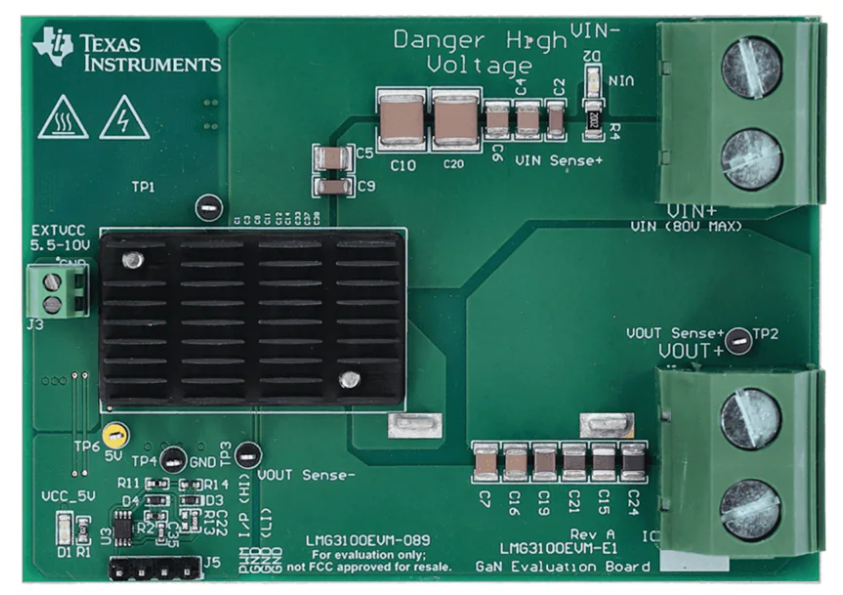

布局
