TPS6220x 器件是一系列高效同步降壓轉換器 非常適合由 1 節鋰離子電池或 3 節鎳氫/鎳鎘電池供電的便攜式系統。這 器件也適用于在標準 3.3V 或 5V 電壓軌上工作。

輸出電壓范圍為6 V至0.7 V，輸出電流高達300 mA，因此 器件非常適合為 PDA、掌上電腦和智能設備中使用的低壓 DSP 和處理器供電 手機。在標稱負載電流下，器件以 通常為 1 MHz。在輕負載電流下，器件進入省電模式運行;這 開關頻率降低，靜態電流通常僅為15 μA;因此，它 在整個負載電流范圍內實現最高效率。TPS6220x 只需要三個 小型外部元件。與 SOT23 封裝一起，最小系統解決方案尺寸為 實現。先進的快速響應電壓模式控制方案可實現卓越的線路和負載 使用小型陶瓷輸入和輸出電容器進行調節。
*附件：tps62201.pdf

特性

• 效率高達 95% 的高效同步降壓
  轉換器
• 2.5V至6V輸入電壓范圍
• 輸出電壓范圍為0.7 V至V我
• 提供固定輸出電壓選項
• 高達 300 mA 的輸出電流
• 1 MHz固定頻率PWM工作
• 由于采用省電模式，在較寬的負載電流范圍內
  實現最高效率
• 15μA典型靜態電流
• 軟啟動
• 100% 占空比低壓差作
• 動態輸出電壓定位
• 采用 5 引腳 SOT23 封裝

參數

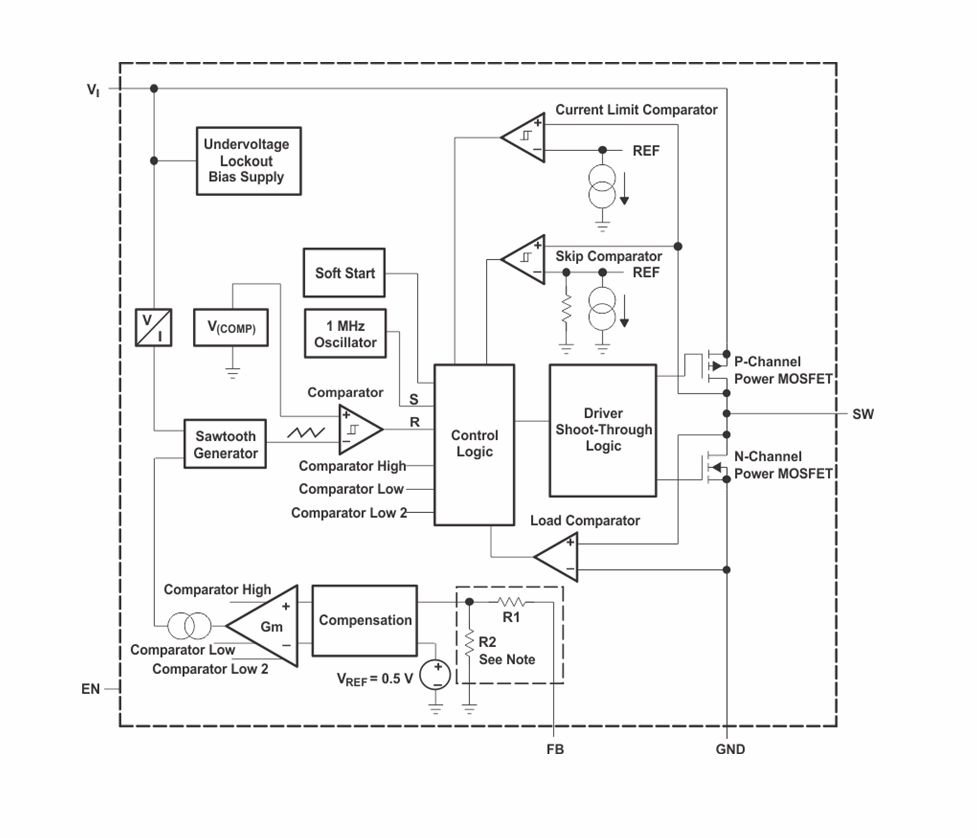

方框圖

?1. 產品概述?
TPS6220x是德州儀器（TI）推出的一系列高效同步降壓DC-DC轉換器，適用于便攜式設備（如PDA、智能手機、數碼相機等）。其特點包括：

• ?高效率?：最高達95%，支持寬負載電流范圍。
• ?輸入電壓范圍?：2.5V至6V，兼容1節Li-Ion或3節NiMH/NiCd電池。
• ?輸出選項?：可調輸出電壓（0.7V至輸入電壓）及固定電壓版本（如1.2V、1.8V、3.3V等）。
• ?封裝?：5引腳SOT-23，體積小巧。

?2. 關鍵特性?

• ?工作模式?：
  • ?PWM模式?：1MHz固定開關頻率，適用于中高負載。
  • ?PFM模式?（節能模式）：輕載時降低頻率，靜態電流僅15μA。
• ?動態電壓定位?：優化瞬態響應，減少輸出電容需求。
• ?100%占空比低壓差?：支持電池全電壓范圍工作。

?3. 典型應用電路?

• ?固定輸出版本?：僅需電感（10μH）、輸入電容（4.7μF）、輸出電容（10μF）三個外部元件。
• ?可調輸出版本?：需外部分壓電阻（R1+R2 ≤1MΩ）及噪聲抑制電容（如C1=47pF，C2=100pF）。

?4. 電氣參數?

• ?輸出電流?：最大300mA。
• ?熱性能?：結溫范圍-40°C至125°C，熱阻θJA為220°C/W（SOT-23封裝）。
• ?保護功能?：過流保護、欠壓鎖定（UVLO）、軟啟動。

?5. 設計注意事項?

• ?布局優化?：輸入電容需靠近芯片引腳，反饋走線遠離電感和開關節點以減少噪聲。
• ?元件選型?：推薦使用低ESR陶瓷電容（如TDK C1206X5R）及高效電感（如Sumida CDRH系列）。

?6. 文檔結構?

• ?數據手冊章節?：特性、引腳功能、電氣規格、典型曲線（效率、頻率等）、應用示例（如Li-Ion轉1.8V電路）。
• ?附錄?：封裝尺寸（SOT-23）、訂購型號（如TPS62202DBVR）、RoHS合規信息。
