TPS62204 采用SOT-23的1.6 V輸出、300 mA、95%效率降壓轉換器數據手冊
TPS6220x 器件是一系列高效同步降壓轉換器 非常適合由 1 節鋰離子電池或 3 節鎳氫/鎳鎘電池供電的便攜式系統。這 器件也適用于在標準 3.3V 或 5V 電壓軌上工作。
輸出電壓范圍為6 V至0.7 V，輸出電流高達300 mA，因此 器件非常適合為 PDA、掌上電腦和智能設備中使用的低壓 DSP 和處理器供電 手機。在標稱負載電流下，器件以 通常為 1 MHz。在輕負載電流下，器件進入省電模式運行;這 開關頻率降低，靜態電流通常僅為15 μA;因此，它 在整個負載電流范圍內實現最高效率。TPS6220x 只需要三個 小型外部元件。與 SOT23 封裝一起，最小系統解決方案尺寸為 實現。先進的快速響應電壓模式控制方案可實現卓越的線路和負載 使用小型陶瓷輸入和輸出電容器進行調節。
*附件：tps62204.pdf
特性
- 效率高達 95% 的高效同步降壓
轉換器 - 2.5V至6V輸入電壓范圍
- 輸出電壓范圍為0.7 V至V
我 - 提供固定輸出電壓選項
- 高達 300 mA 的輸出電流
- 1 MHz固定頻率PWM工作
- 由于采用省電模式，在較寬的負載電流范圍內
實現最高效率 - 15μA典型靜態電流
- 軟啟動
- 100% 占空比低壓差作
- 動態輸出電壓定位
- 采用 5 引腳 SOT23 封裝
參數

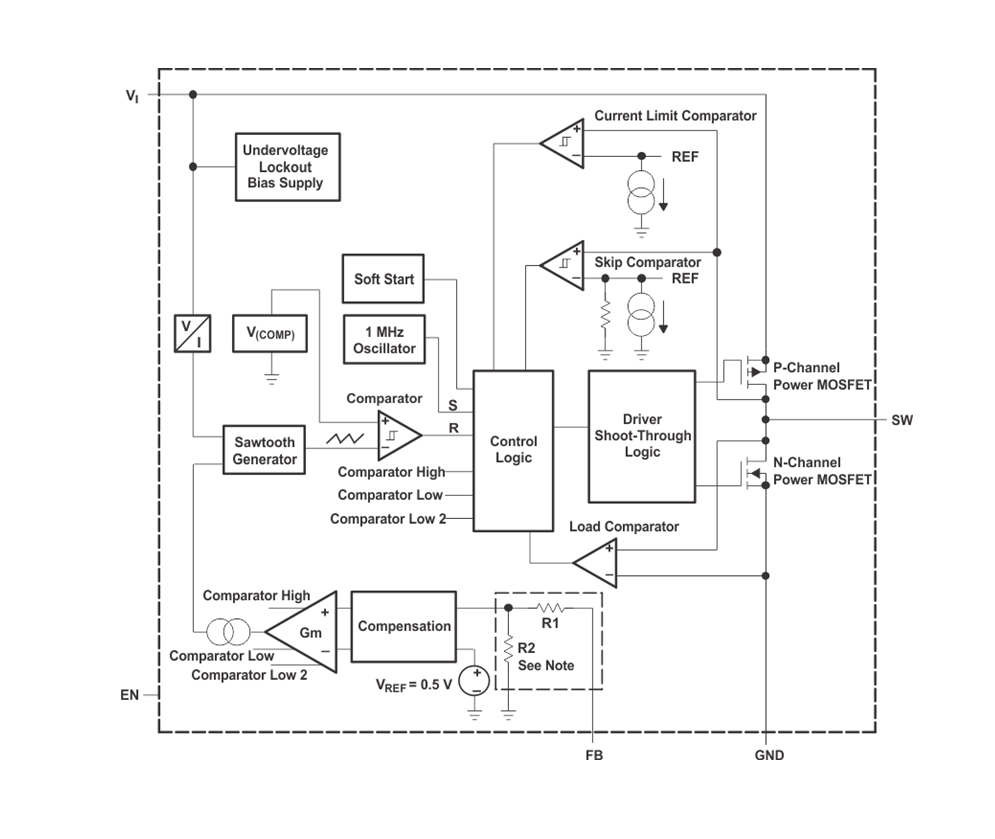

方框圖
