TPS562219A 和 TPS563219A 是簡單易用的 2A、3A 同步降壓型 采用 8 引腳 SOT-23 封裝的轉換器。

這些器件經過優化，以最少的外部元件數量運行，并且 經過優化，可實現低待機電流。
*附件：tps562219a.pdf

這些開關模式電源 （SMPS） 器件采用 D-CAP2? 模式控制，提供 快速瞬態響應，并支持低等效串聯電阻 （ESR） 輸出 電容器，如特種聚合物和超低 ESR 陶瓷電容器，無需外部 補償組件。

這些器件始終在連續導通模式下工作，從而降低了輸出紋波 輕負載電壓與斷續導通模式的比較。TPS562219A 和 TPS563219A 是 采用 8 引腳 1.6 × 2.9 （mm） SOT （DDF） 封裝，額定環境溫度為 –40°C 至 85°C 溫度。

特性

• TPS562219A：具有集成 133mΩ 和 80mΩ FET 的 2A 轉換器
• TPS563219A：具有集成 68mΩ 和 39mΩ FET 的 3A 轉換器
• 具有 650kHz 開關頻率的 D-CAP2? 模式控制
• 輸入電壓范圍：4.5 V 至 17 V
• 輸出電壓范圍：0.76 V 至 7 V
• 650kHz 開關頻率
• 低關斷電流：小于 10 μA
• 1% 反饋電壓精度 （25°C）
• 從預偏置輸出電壓啟動
• 逐周期過流限制
• 打嗝模式欠壓保護
• 非鎖存 OVP、UVLO 和 TSD 保護
• 可調軟啟動
• 電源良好輸出

參數

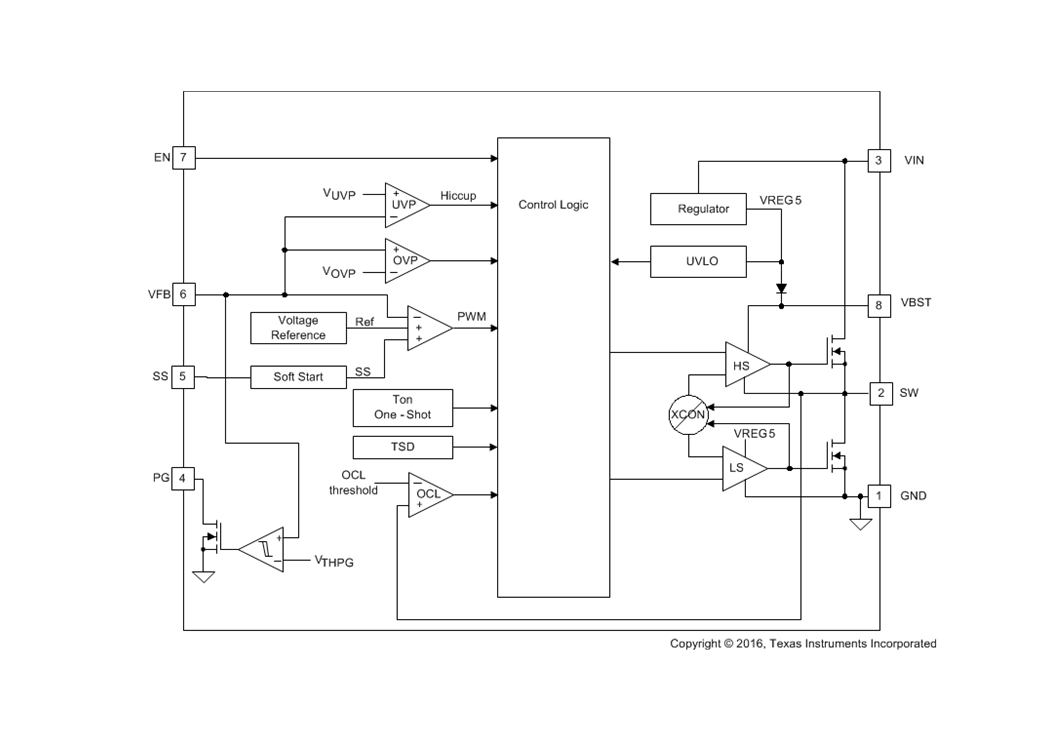

方框圖

1. 產品概述

TPS562219A 是一款2A同步降壓轉換器，采用8引腳SOT-23封裝。它適用于多種應用，包括數字電視電源、高清藍光播放器和網絡家庭終端等。該轉換器具有寬輸入電壓范圍（4.5V至17V）和可調輸出電壓范圍（0.76V至7V）。

2. 主要特性

• ?集成FET?：內置低導通電阻的FET（133mΩ和80mΩ），提高轉換效率。
• ?D-CAP2?模式控制?：支持快速瞬態響應，無需復雜的外部補償電路。
• ?固定開關頻率?：650kHz，有助于減小外部電感和電容的尺寸。
• ?低關機電流?：小于10μA，降低待機功耗。
• ?多種保護功能?：包括過流保護、欠壓保護、過壓保護和熱關斷保護。
• ?軟啟動?：可調軟啟動功能，避免啟動時的電流沖擊。
• ?電源良好輸出?：提供電源良好信號，指示輸出電壓是否正常。

3. 電氣特性

• ?輸入電壓范圍?：4.5V至17V
• ?輸出電壓范圍?：0.76V至7V
• ?最大輸出電流?：2A
• ?反饋電壓精度?：1%（25°C）
• ?工作效率?：高效率設計，適用于多種負載條件。

4. 應用電路

• ?典型應用電路?：提供了詳細的1.05V/2A參考設計，包括輸出濾波器的選擇和計算。
• ?元件選擇?：推薦使用陶瓷電容器作為輸入和輸出電容器，以減小ESR并提高電路性能。
• ?啟動和關機?：描述了啟動和關機過程中的電壓和電流變化。

5. 保護功能

• ?過流保護?：采用逐周期電流限制，防止輸出電流過大損壞器件。
• ?過壓保護?：監測反饋電壓，當電壓超過設定值時關閉輸出。
• ?欠壓保護?：監測輸入電壓，當電壓低于設定值時關閉器件。
• ?熱關斷?：監測器件溫度，當溫度過高時自動關斷以保護器件。

6. 布局指南

• ?電源和地線布局?：建議電源和地線盡可能寬，以減小阻抗。
• ?電容器布局?：輸入和輸出電容器應靠近器件放置，以減小引線阻抗。
• ?SW節點布局?：保持SW節點的物理長度短且寬，以減小輻射發射。
• ?反饋路徑布局?：反饋路徑應遠離高壓開關軌跡，并使用開爾文連接以提高精度。

7. 封裝和尺寸

• ?封裝類型?：8引腳SOT-23（DDF）
• ?尺寸?：1.6mm x 2.9mm x 1.1mm（最大高度）

8. 訂購信息

• ?訂購號?：如TPS562219ADDFR、TPS562219ADDFT等，根據封裝和卷帶類型有所不同。
• ?狀態?：生產狀態，可供訂購。

9. 文檔和支持

• ?技術文檔?：包括數據手冊、應用筆記等，提供詳細的產品信息和應用指導。
• ?工具和軟件?：提供Webench等設計工具，幫助用戶快速完成電路設計。
• ?社區資源?：TI的E2E在線社區提供工程師之間的協作平臺，解決設計中的問題。

通過以上總結，可以全面了解TPS562219A的主要特性、應用方法、保護機制、設計考慮因素及支持資源。
