TPS6220x 器件是一系列高效同步降壓轉換器 非常適合由 1 節鋰離子電池或 3 節鎳氫/鎳鎘電池供電的便攜式系統。這 器件也適用于在標準 3.3V 或 5V 電壓軌上工作。

輸出電壓范圍為6 V至0.7 V，輸出電流高達300 mA，因此 器件非常適合為 PDA、掌上電腦和智能設備中使用的低壓 DSP 和處理器供電 手機。在標稱負載電流下，器件以 通常為 1 MHz。在輕負載電流下，器件進入省電模式運行;這 開關頻率降低，靜態電流通常僅為15 μA;因此，它 在整個負載電流范圍內實現最高效率。TPS6220x 只需要三個 小型外部元件。與 SOT23 封裝一起，最小系統解決方案尺寸為 實現。先進的快速響應電壓模式控制方案可實現卓越的線路和負載 使用小型陶瓷輸入和輸出電容器進行調節。
*附件：tps62202.pdf

特性

• 效率高達 95% 的高效同步降壓
  轉換器
• 2.5V至6V輸入電壓范圍
• 輸出電壓范圍為0.7 V至V我
• 提供固定輸出電壓選項
• 高達 300 mA 的輸出電流
• 1 MHz固定頻率PWM工作
• 由于采用省電模式，在較寬的負載電流范圍內
  實現最高效率
• 15μA典型靜態電流
• 軟啟動
• 100% 占空比低壓差作
• 動態輸出電壓定位
• 采用 5 引腳 SOT23 封裝

參數

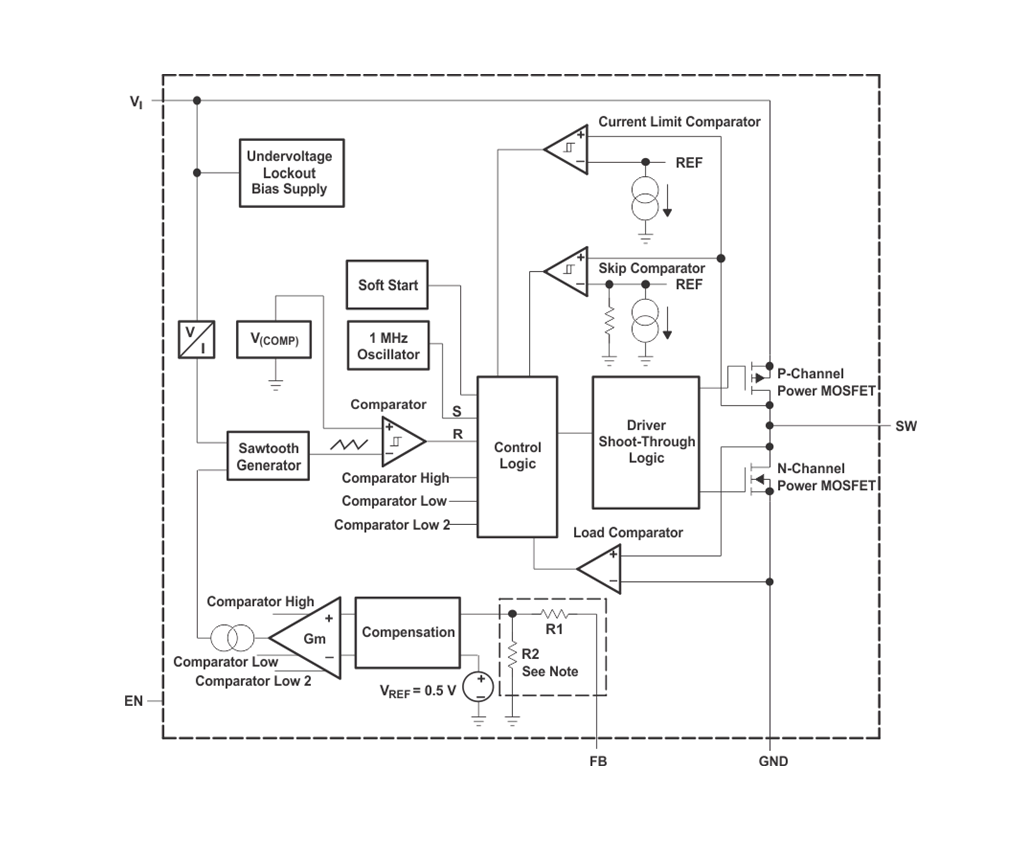

方框圖

1. 產品概述

TPS6220x是德州儀器(TI)推出的一系列高效同步降壓DC-DC轉換器，專為便攜式系統設計，特別適合由1節Li-Ion或3節NiMH/NiCd電池供電的設備。該系列產品也適用于標準3.3V或5V電壓軌的應用。

2. 主要特性

• ?高效率?：同步降壓轉換器，效率高達95%
• ?寬輸入電壓范圍?：2.5V至6V
• ?多種輸出電壓選項?：
  • 可調版本(TPS62200)：0.7V至VI
  • 固定輸出電壓版本：1.2V、1.5V、1.6V、1.8V、1.875V、2.5V和3.3V
• ?輸出電流?：最高300mA
• ?工作頻率?：1MHz固定頻率PWM操作
• ?低靜態電流?：典型值15μA
• ?封裝?：5引腳SOT23

3. 典型應用

• PDA和掌上電腦
• 手機和智能手機
• 低功耗DSP電源
• 數碼相機
• 便攜式媒體播放器
• 便攜式設備

4. 功能描述

4.1 工作模式

• ?PWM模式?：在中等至重負載電流下以固定頻率(1MHz)工作
• ? PFM模式(省電模式) ?：在輕負載電流下工作，降低開關頻率和靜態電流

4.2 關鍵功能

• 動態輸出電壓定位
• 軟啟動功能
• 100%占空比低壓差操作
• 欠壓鎖定保護

5. 典型應用電路

文檔提供了多種典型應用電路示例，包括：

• 可調輸出電壓版本設置(如1.5V輸出)
• 固定輸出電壓版本(如1.8V輸出)
• 使用4.7μH電感的1.8V固定輸出版本

6. 外圍元件選擇指南

• ?電感?：推薦10μH，提供多種供應商選擇
• ?輸入電容?：推薦4.7μF低ESR陶瓷電容
• ?輸出電容?：推薦10μF陶瓷電容(輸出電壓≤1.2V時建議22μF)

7. 布局指南

• 主電流路徑使用寬而短的走線
• 輸入電容盡可能靠近IC引腳放置
• 反饋電阻網絡應遠離電感和開關節點

8. 熱性能

• 結至環境熱阻：220°C/W
• 結至板熱阻：36°C/W
• 工作結溫范圍：-40°C至125°C

9. 電氣特性

詳細列出了在各種條件下的電氣參數，包括：

• 輸入電壓范圍
• 靜態電流
• 開關導通電阻
• 輸出電壓精度
• 線性和負載調整率

10. 封裝信息

所有器件均采用5引腳SOT-23封裝，尺寸為2.90mm×1.60mm，提供多種訂購選項和包裝形式。
