TPS6220x 器件是一系列高效同步降壓轉換器 非常適合由 1 節鋰離子電池或 3 節鎳氫/鎳鎘電池供電的便攜式系統。這 器件也適用于在標準 3.3V 或 5V 電壓軌上工作。

輸出電壓范圍為6 V至0.7 V，輸出電流高達300 mA，因此 器件非常適合為 PDA、掌上電腦和智能設備中使用的低壓 DSP 和處理器供電 手機。在標稱負載電流下，器件以 通常為 1 MHz。在輕負載電流下，器件進入省電模式運行;這 開關頻率降低，靜態電流通常僅為15 μA;因此，它 在整個負載電流范圍內實現最高效率。TPS6220x 只需要三個 小型外部元件。與 SOT23 封裝一起，最小系統解決方案尺寸為 實現。先進的快速響應電壓模式控制方案可實現卓越的線路和負載 使用小型陶瓷輸入和輸出電容器進行調節。
*附件：tps62200.pdf

特性

• 效率高達 95% 的高效同步降壓
  轉換器
• 2.5V至6V輸入電壓范圍
• 輸出電壓范圍為0.7 V至V我
• 提供固定輸出電壓選項
• 高達 300 mA 的輸出電流
• 1 MHz固定頻率PWM工作
• 由于采用省電模式，在較寬的負載電流范圍內
  實現最高效率
• 15μA典型靜態電流
• 軟啟動
• 100% 占空比低壓差作
• 動態輸出電壓定位
• 采用 5 引腳 SOT23 封裝

參數

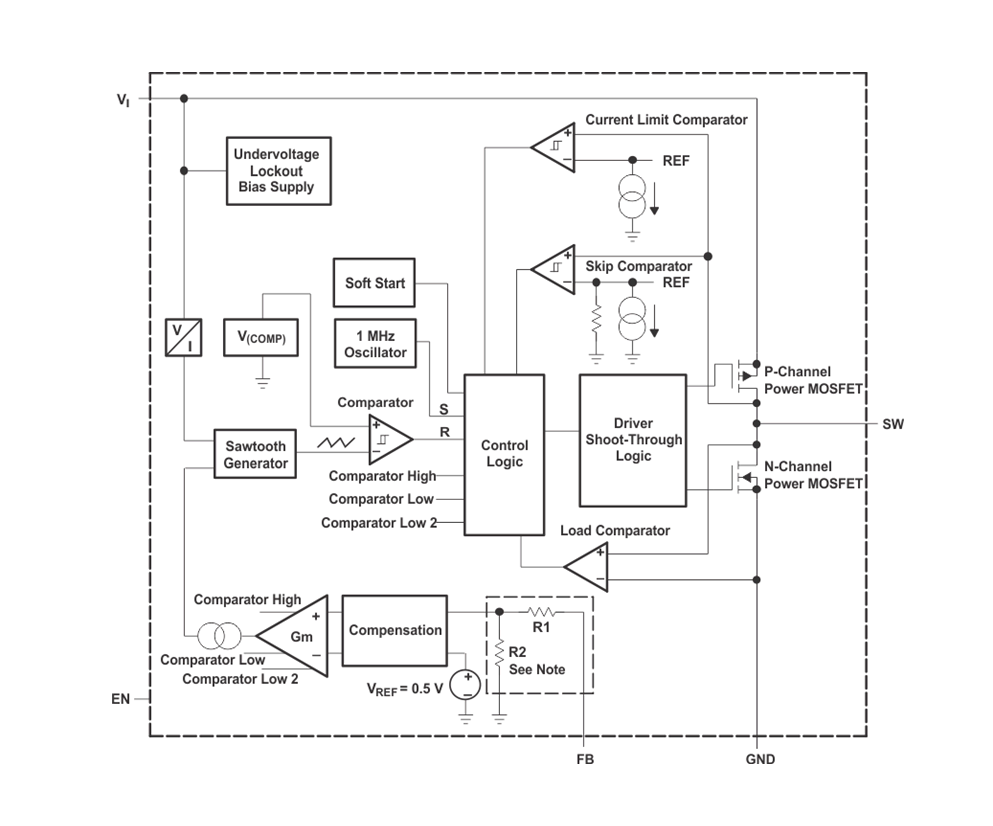

方框圖

?1. 產品概述?
TPS6220x是德州儀器（TI）推出的一系列高效同步降壓DC-DC轉換器，適用于便攜式設備（如PDA、智能手機、數碼相機等）和低功耗DSP供電。其核心特點包括：

• ?高效率?：高達95%的轉換效率，支持寬負載電流范圍。
• ?輸入電壓范圍?：2.5V至6V，兼容1節鋰離子或3節鎳氫/鎳鎘電池。
• ?輸出選項?：可調輸出電壓（0.7V至輸入電壓）或固定輸出電壓（1.2V至3.3V多種選項）。
• ?封裝?：5引腳SOT-23，體積小巧，適合緊湊設計。

?2. 關鍵特性?

• ?工作模式?：
  • ?PWM模式?：1MHz固定開關頻率，適用于中高負載。
  • ?PFM模式?（節能模式）：輕載時自動切換，靜態電流低至15μA。
• ?動態電壓定位?：優化負載瞬態響應，減少電壓波動。
• ?100%占空比低壓差模式?：延長電池續航時間。
• ?軟啟動功能?：限制啟動時的浪涌電流。

?3. 典型應用電路?

• ?外部元件需求?：僅需電感（推薦10μH）、輸入/輸出電容（陶瓷電容優先）和反饋電阻（可調版本）。
• ?布局建議?：縮短主電流路徑，反饋網絡遠離開關節點以降低噪聲。

?4. 性能參數?

• ?輸出電流?：最大300mA。
• ?熱性能?：結溫范圍-40°C至125°C，熱阻220°C/W（結到環境）。
• ?保護功能?：過流保護、欠壓鎖定（UVLO）和ESD防護（HBM 2000V）。

?5. 設計注意事項?

• ?電感選擇?：需滿足飽和電流大于最大負載電流加紋波電流。
• ?電容選擇?：低ESR陶瓷電容可優化濾波效果。
• ?反饋網絡?：可調版本需注意噪聲抑制（如添加補償電容）。

?6. 文檔結構?
數據手冊包含詳細規格、典型應用曲線（如效率vs負載電流）、封裝信息及修訂歷史，支持工程師快速實現設計。
