NCF貼壓膜工藝：先進封裝的核心技術解析

NCF（Non-Conductive Film，非導電薄膜）貼壓膜是先進封裝中的關鍵工藝，主要用于芯片堆疊（如3D IC、HBM）、Chiplet互聯和倒裝芯片（Flip Chip）封裝。其核心作用是在無導電膠的情況下實現芯片與基板或中介層的牢固粘接，同時提供絕緣保護和應力緩沖。

一、 NCF貼壓膜的核心作用
- 絕緣保護：防止芯片互連（如銅凸點）短路
- 應力緩沖：吸收熱膨脹系數（CTE）不匹配導致的機械應力
- 高密度互聯：支持微凸點（≤10μm）的精準對位和填充
- 工藝簡化：替代傳統的底部填充（Underfill）工藝，提高生產效率

二、NCF貼壓膜工藝流程
1、NCF薄膜制備
NCF通常由環氧樹脂+無機填料組成，具有以下特性：
- 低溫固化（130~180℃）
- 低熱膨脹系數（CTE）（≤30ppm/℃）
- 高流動性（確保微凸點間隙填充）

2、貼膜工藝
（1）晶圓/芯片預貼NCF
- 采用真空貼膜機（如立芯創WVLA系列）將NCF精準貼合在晶圓或芯片表面
- 關鍵參數：溫度（80~120℃）、壓力（0.5~5kgf/cm2）、真空度（<1mbar） ?

（2）精準對位（Alignment）
- 光學對位系統（AOI）確保芯片與基板的微凸點（Cu Pillar/Solder Bump）精確對準

（3）熱壓鍵合（Thermo-Compression Bonding）
- 在真空環境下加熱加壓（150~200℃, 10~50MPa），使NCF流動并填充凸點間隙
- 固化后形成高強度粘接層

（4）后固化（Post-Cure）
- 進一步固化（150℃, 30~60min），確保NCF完全交聯

三、NCF貼壓膜 vs. 傳統Underfill工藝

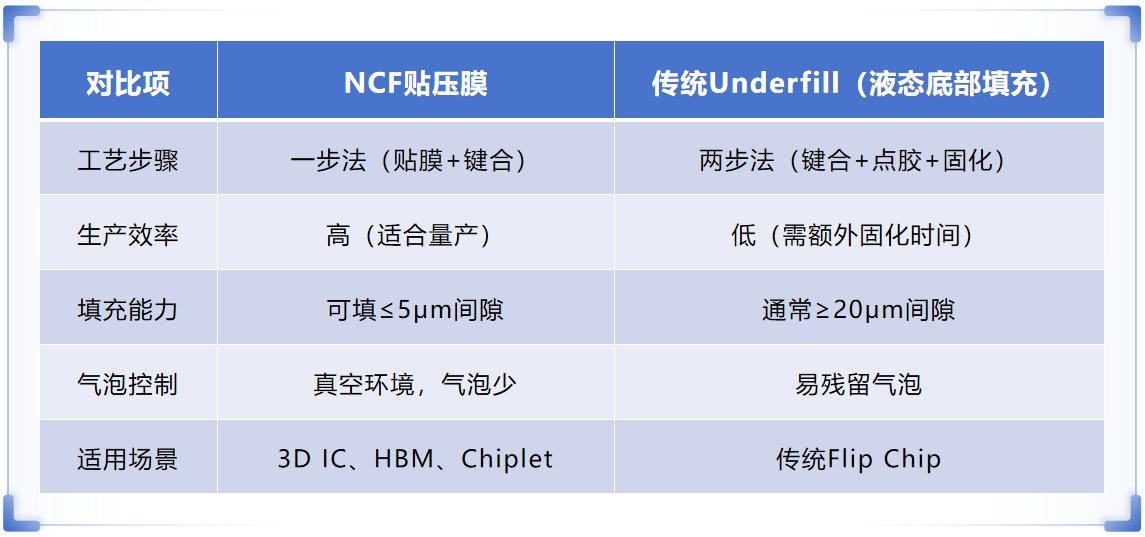

NCF貼壓膜與傳統Underfill

四、NCF貼壓膜的關鍵挑戰
1. 氣泡控制
- 微氣泡（>10μm）會導致界面分層，需采用真空熱壓工藝（如屹立芯創WVLA晶圓級真空貼壓膜系統）

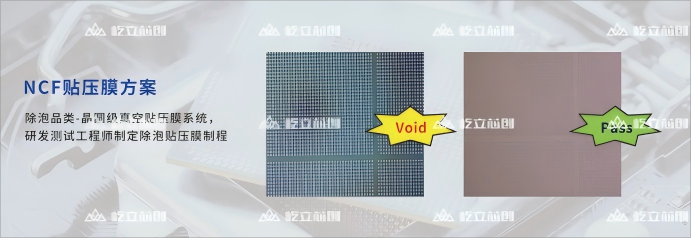

NCF貼壓膜方案

2. 翹曲（Warpage）
- 多層堆疊時，NCF固化收縮可能導致晶圓變形（需優化CTE匹配）

3. 低溫固化兼容性
- 部分先進封裝（如HBM）要求固化溫度≤150℃，需特殊NCF配方

4. 高精度對位
- 5μm以下凸點間距需要亞微米級對準精度

5. NCF貼壓膜的未來趨勢
- 更薄的NCF（≤5μm）用于2.5D/3D封裝
- 光敏NCF（Photo-imageable NCF），支持光刻圖形化
- AI工藝優化（屹立芯創WVLA晶圓級真空貼壓膜系統，自動調節溫度/壓力曲線）

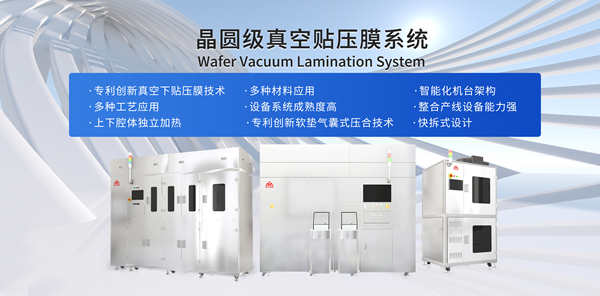

晶圓級真空貼壓膜系統

總結
NCF貼壓膜是先進封裝的關鍵工藝，尤其適用于HBM、Chiplet、3D IC等高端應用。相比傳統Underfill，它具備高精度、高效率、低缺陷率等優勢，但也面臨氣泡控制、翹曲管理等挑戰。未來，隨著更薄NCF材料和智能化設備的發展，該技術將在半導體封裝中扮演更重要的角色。
