硅片鍵合作為微機械加工領域的核心技術，其工藝分類與應用場景的精準解析對行業實踐具有重要指導意義。

硅片鍵合技術的核心價值在于實現了微納器件制造的范式突破。該技術采用“先加工后組裝”策略，允許在獨立硅片上完成復雜三維結構的精密加工，最終通過鍵合工藝實現多層級結構的垂直集成。這種模塊化組裝方式突破了傳統光刻工藝的平面限制，顯著提升了批量生產的工藝良率與成本效益，尤其在微機電系統（MEMS）和集成光學器件領域展現出獨特優勢。

鍵合技術概述

從工藝機理維度可將鍵合技術劃分為三大類：

界面直接作用型：鍵合通過表面原子級相互作用實現連接，無需中間介質層。典型工藝包括硅熔融鍵合（SFB）和親水性直接鍵合。硅熔融鍵合實際為氧化層輔助的固相鍵合，在400-1100℃溫度區間通過二氧化硅層間羥基脫水反應形成共價鍵。該工藝可實現硅/硅、硅/二氧化硅、硅/玻璃等異質材料連接，關鍵參數包括表面粗糙度（需控制在1納米以下）和親水性處理工藝。親水性直接鍵合則依賴表面羥基化處理的室溫鍵合技術，在生物芯片領域具有特殊應用價值。

中間介質層調控型：鍵合通過預置功能層實現特定性能調控，包含粘接劑鍵合、金屬共晶鍵合和玻璃料鍵合等子類。粘接劑鍵合采用聚酰亞胺、苯并環丁烯（BCB）等高分子介質，鍵合溫度低于350℃，適用于異質材料集成。金屬共晶鍵合以金-硅、金-銦體系為代表，在363-425℃溫度下形成冶金結合，廣泛應用于射頻MEMS器件。玻璃料鍵合通過600-800℃低溫燒結玻璃粉實現氣密性封裝，在慣性傳感器領域應用廣泛。

外場輔助增強型：鍵合利用電場、磁場或壓力場突破熱力學限制。典型代表為陽極鍵合，在300-500℃溫度及500-1000伏電場作用下，派熱克斯玻璃與硅形成鈉離子耗盡層，實現高強度連接。靜電鍵合技術則可在室溫下通過兆伏級電場實現聚合物與硅的瞬時鍵合，在柔性電子領域具有創新應用潛力。該類工藝的關鍵控制點包括電場均勻性（需控制在±5%偏差內）和界面電荷遷移抑制。

不同鍵合工藝在溫度特性、界面強度和應用場景方面存在顯著差異。硅熔融鍵合的鍵合溫度范圍為400-1100℃，界面強度超過20兆帕，主要應用于MEMS慣性傳感器和絕緣體上硅（SOI）晶圓制備。陽極鍵合在300-500℃溫度下實現10-15兆帕的連接強度，廣泛用于生物芯片和真空封裝領域。金屬共晶鍵合在300-400℃溫度下形成5-8兆帕的連接，適用于射頻器件和光學器件集成。BCB粘接鍵合在低于250℃溫度下實現1-3兆帕的連接強度，常用于異質集成和臨時鍵合場景。

硅熔融鍵合工藝概述

硅熔融鍵合(SFB)作為制造絕緣體上硅(SOI)材料的核心技術，其工藝發展始終與SOI材料需求緊密關聯。該技術通過高溫退火實現硅片間原子級連接，最終形成單片集成結構，具有無殘余應力的顯著優勢，但高溫工藝對前序制程和材料選擇構成限制。

工藝流程包含嚴格的前處理階段：硅片需經特殊清洗及拋光處理，表面粗糙度須控制在納米級，平整度要求極高。任何表面污染或微觀形貌缺陷都將導致鍵合失敗，特別是薄膜沉積不對稱引發的硅片翹曲，會直接造成鍵合界面空洞缺陷，此類空洞無法通過后續退火消除。

鍵合過程具有獨特的物理現象：室溫接觸后，數秒內即形成貫穿整個硅片的"鍵合波"，該現象可通過紅外成像系統實時觀測。工藝兼容性研究表明，多種表面狀態可實現有效鍵合，包括雙裸硅界面、硅/熱氧化層界面、雙熱氧化層界面、硅/氮化層(100-200nm)界面及雙氮化層界面。表面親水性對鍵合質量起決定性作用，親水表面通過氫鍵作用實現強鍵合，而疏水表面則依賴范德華力，其鍵合強度存在顯著差異。

高溫退火階段發生關鍵物理化學變化：300℃時氫氧根脫水形成水分子，700℃以上空洞逐漸消失，800-1400℃時發生氧、氫原子的擴散行為。壓力輔助鍵合技術可顯著提升最終鍵合強度，實驗表明50℃低溫接觸可抑制空洞生成。該工藝實現的界面能高達2.3J/m2，接近體硅斷裂能級。

工藝裝備方面，專用鍵合機已成為實驗室標配，其集成漂洗、接觸功能于一體，有效避免人工污染。微加工兼容性實驗證實，在氧化層生長、光刻、空腔腐蝕等工序后仍可實現有效鍵合，但濃硼擴散等工藝會嚴重損害鍵合質量。復雜結構鍵合案例顯示，預置氮化硅掩模的硅片經KOH各向異性腐蝕后，仍可實現高質量鍵合，且空腔結構反而有助于減少鍵合缺陷。

質量檢測包含多種技術手段：紅外成像可檢測20-30μm以上空洞，超聲成像提供定性分析，Maszara刀片法通過裂縫擴展能實現定量評估，而直接拉伸試驗則建立鍵合力與界面能的關聯關系。這些檢測方法構成完整的質量控制體系，確保工藝穩定性。

該工藝的核心挑戰在于高溫制約：900-1100℃的退火溫度要求前序工藝必須耐受高溫循環，雜質擴散工藝需在鍵合后進行，材料選擇范圍受限。但正是這種高溫特性，使得硅熔融鍵合在SOI材料制備、MEMS器件集成等領域保持不可替代的地位，其單片集成優勢持續推動著三維集成技術的發展。

熔融鍵合的機理

熔融鍵合的機理研究揭示了溫度驅動的界面相互作用演變過程，其鍵合強度與表面化學狀態存在強關聯性。基于溫度區間劃分，可建立三階段鍵合模型：

低溫階段（<200℃）：該階段以氫鍵主導的物理吸附為特征。硅氧表面天然覆蓋羥基層，每個氫氧根通過雙配位吸附兩個水分子，形成單分子層水合結構。此時鍵合波傳播速度與溫度呈負相關，當溫度超過臨界值Tc時自發鍵合終止。實驗測定不同界面的Tc值存在差異，例如硅/二氧化硅界面Tc為150℃，石英界面因鈉離子濃度差異呈現更低Tc值。表面水合密度決定鍵合波傳播速率，親水性表面通過氫鍵網絡實現初始連接，理論模型預測的表面能上限為100mJ/m2，與Backlund等人實測數據吻合。

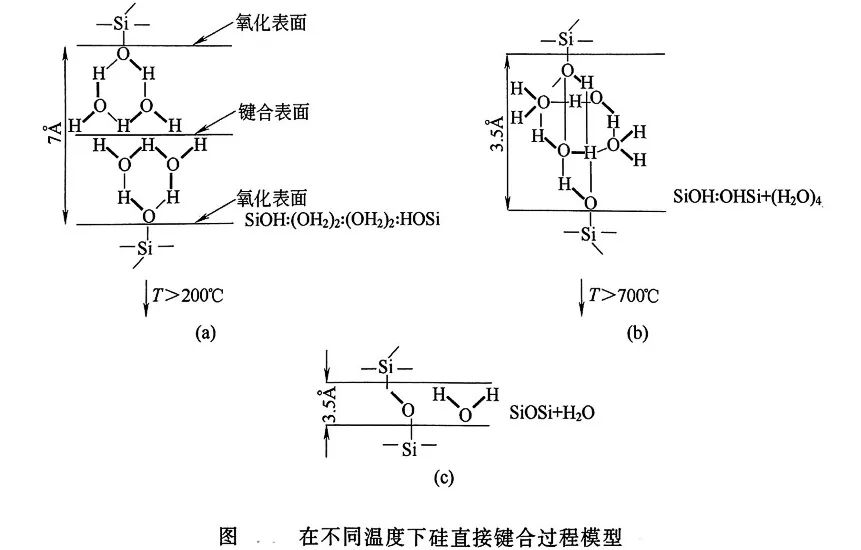

中溫階段（200-400℃）：發生氫氧根脫水反應，界面形成直接Si-O-Si價鍵。反應式SIOH-(OH?)?-OHSi SIOH-OHSi + (H?O)?表明，四個水分子解吸后建立直接氫鍵連接。該階段鍵合能增長符合指數模型，激活能經測定為50meV，時間常數達2.35小時。Kissinger在氧等離子體處理樣品中觀測到表面能突破理論極限達280mJ/m2，揭示表面氫原子密度可能被低估。

高溫階段（>400℃）：實現共價鍵重構的終極鍵合。當退火溫度超過800℃時，界面水分子完全分解，氧原子與硅基體形成共價鍵，氫原子擴散進入硅晶格。此階段界面能可達2.3J/m2量級，接近體硅斷裂能。實驗顯示700℃以上空洞逐漸消失，1400℃時氧擴散深度顯著增加，但需注意雜質再分布問題。

關鍵矛盾點在于疏水表面鍵合機制爭議：主流觀點認為疏水界面僅依賴范德華力，但Backlund團隊在低溫未退火條件下觀測到自發鍵合現象，提出疏水相互作用可能通過分子級潤濕實現。此外，壓力輔助鍵合實驗證實施加機械應力可提升鍵合強度，Stengl等在50℃接觸實驗中未發現空洞生成，暗示熱力學與動力學因素的協同作用。

界面質量評估顯示，紅外成像可檢測20μm以上宏觀缺陷，超聲掃描提供鍵合均勻性圖譜，而Maszara刀片法建立的裂縫擴展模型成為行業標準。拉伸試驗與界面能量學的關聯性研究仍在持續，不同測試方法的結果差異反映鍵合界面的各向異性特征。

該機理模型為工藝優化提供理論支撐：氧等離子體預處理可顯著提升表面能，但需平衡處理時間與表面粗糙度；退火溫度梯度設計需考慮雜質擴散抑制需求；壓力輔助鍵合技術為柔性襯底鍵合開辟新路徑。這些機理認知直接指導著SOI材料制備、三維集成電路封裝等前沿領域的技術突破。

硅片表面非理想性對鍵合的影響

硅片表面形貌的非理想特性對鍵合過程具有深遠影響，其作用機制可通過多尺度分析得到系統闡釋。

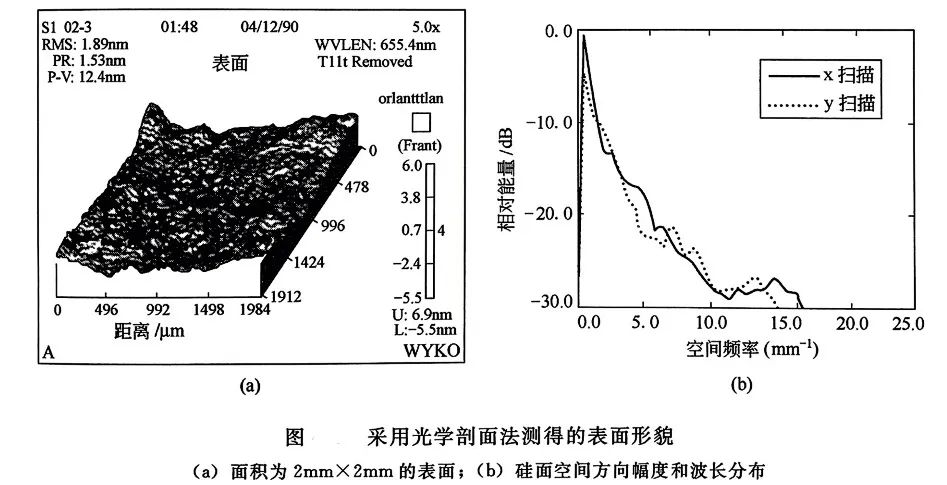

表面粗糙度作為核心影響因素，典型硅片表面呈現雙模態形貌特征：主峰波長達毫米級，峰谷幅度約20nm；次主峰波長縮短至0.1mm量級，幅度降至1nm。這種復合形貌在鍵合時引發獨特的變形行為，實驗觀測顯示鍵合界面產生與表面主峰幅度相當的宏觀應變，波長同樣維持在毫米級尺度。

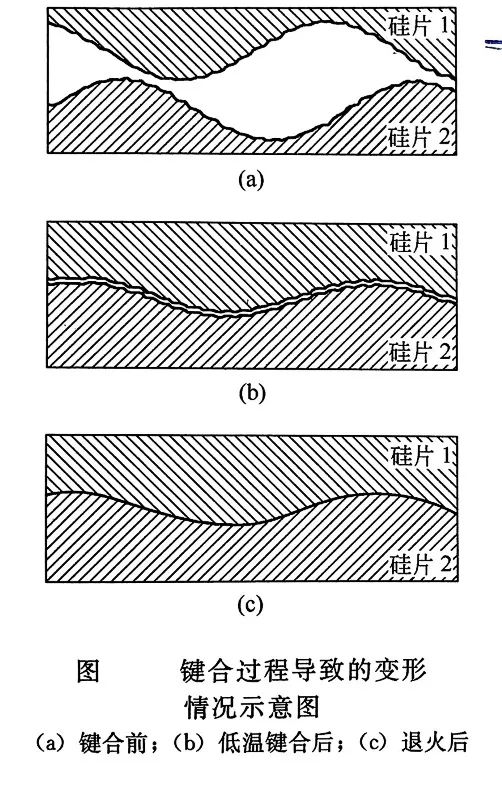

變形機制解析表明：硅片在自發鍵合階段即發生顯著形變。X射線形貌分析證實，室溫鍵合產生的應變在后續高溫退火過程中得以保持，揭示變形主要源于初始接觸階段的應力重構。

這種形變遵循能量最優化原理：當表面能密度超過臨界閾值時，硅片通過彈性彎曲實現更大接觸面積，從而獲取更高的鍵合能量。

彈性彎曲的臨界條件可通過能量平衡模型量化描述：對于長波長形貌，當硅片厚度為300μm時，實現彎曲變形所需的表面能密度臨界值約為0.1J/m2。該數值與實驗觀測的毫米級粗糙度變形特征高度吻合，驗證了模型的有效性。值得注意的是，表面能密度與硅片厚度的立方成反比，這意味著隨著硅片尺寸增大和厚度增加，實現有效彎曲所需的能量閾值呈指數級上升。

表面形貌的尺度效應在鍵合過程中表現突出：短波長形貌的曲率半徑顯著減小，導致彈性彎曲所需的臨界表面能密度急劇升高。計算表明，當波長縮短至0.025mm時，臨界表面能密度躍升至0.6J/m2量級，遠超常規鍵合工藝的供給能力。這解釋了為何微觀尺度形貌在鍵合過程中得以保留，而宏觀形貌通過變形實現界面貼合。

界面接觸機制呈現雙重特征：宏觀尺度通過硅片彈性變形實現大面積接觸，微觀尺度保留原始形貌特征。這種分級接觸模式既保證了足夠的鍵合強度，又避免了微觀缺陷的過度延伸。實驗觀測到的鍵合界面空洞分布與表面能譜存在對應關系，次主峰波長區域的微觀缺陷在退火過程中通過物質擴散實現部分愈合。

工藝優化需權衡表面形貌與機械性能：過度拋光雖可降低表面粗糙度，但可能引入亞表面損傷層，反而削弱鍵合強度。實際應用中，常采用化學機械拋光與選擇性腐蝕相結合的方法，在保持宏觀平整度的同時，保留有益的微觀紋理結構。對于大尺寸硅片鍵合，采用分段退火工藝可有效緩解熱應力失配，其溫度梯度設計需嚴格匹配硅片的彎曲模量分布。

這些機理認知為先進封裝技術提供理論支撐。在三維集成領域，通過精準控制表面形貌，可實現TSV轉接板與邏輯芯片的高可靠性鍵合；在MEMS器件制造中，利用表面形貌的各向異性特征，可構建微流控通道等復雜三維結構。隨著異質集成技術的發展，對硅片表面非理想性的調控將成為提升鍵合良率的關鍵技術路徑。

疏水性硅片鍵合特性與CMP工藝

疏水性硅片鍵合特性：傳統認知認為親水性表面是鍵合的必要條件，但疏水性硅片的鍵合實驗數據打破了這一局限。Backlund團隊觀測到疏水界面在室溫下即可形成鍵合波，盡管初始鍵合能低至26mJ/m2，但經400℃以上退火后，其鍵合能呈指數級增長，600℃時可達2.5J/m2，顯著超越親水性硅片在同等溫度下的表現。這種反常現象源于退火過程中疏水表面發生的特殊反應：當溫度超過400℃時，表面有機污染物分解，暴露的硅基底通過氧化反應生成新鮮二氧化硅層，該層在600℃以上發生致密化，形成高強度共價鍵連接。值得注意的是，疏水鍵合的退火溫度窗口比親水體系寬約200℃，為工藝容差設計提供了新思路。

化學機械拋光(CMP)技術：該技術的引入，將鍵合工藝的表面粗糙度門檻推至亞納米級。實驗證實，當材料表面微粗糙度(Ra值)控制在2nm以內，且局部曲率半徑大于5mm時，不同材料體系均可實現冷焊級直接鍵合。CMP工藝的優勢體現在三個方面：跨材料兼容性突破，成功實現陶瓷-金屬、多晶硅-氮化硅等異質材料鍵合；厚度無關性，驗證了5μm多晶硅、3μm氮化硅等薄膜材料的鍵合可行性；前處理簡化，拋光后的表面無需復雜化學處理即可達到鍵合要求。飛利浦Natlab實驗室的陶瓷-金屬鍵合案例顯示，經CMP處理的氮化硅與鋁合金融合界面剪切強度達35MPa，超過同質硅鍵合標準。

工藝成本優化成為CMP技術推廣的關鍵瓶頸。當前單片CMP加工成本約15-20美元，其中拋光墊/漿料消耗占60%，設備折舊占30%。新型無磨料CMP工藝正在研發階段，通過電化學機械耦合作用，在保持表面粗糙度<1nm的同時，將材料去除速率提升至傳統工藝的3倍。此外，區域選擇性拋光技術取得突破，利用光刻膠掩模實現局部平坦化，使單片拋光時間從60分鐘縮短至15分鐘，成本降幅達60%。這些技術進步為CMP在三維集成、異質集成等高端制造領域的規模化應用奠定了基礎。

界面表征技術同步發展，為工藝優化提供精準指導。采用相干掃描干涉儀(CSI)可實現0.1nm垂直分辨率的表面形貌檢測，結合原子力顯微鏡(AFM)的相位成像模式，可區分化學吸附層與本體材料的界面過渡區。對于鍵合界面，同步輻射X射線衍射(SR-XRD)技術揭示了退火過程中硅晶格常數的漸變行為：在600℃退火時，界面層晶格常數從0.5431nm(非晶態)逐漸過渡至0.5429nm(單晶態)，該過程與鍵合能增長曲線呈現強相關性。這些表征手段的進步，使工藝開發從試錯法轉向基于物理機制的定向優化。
