該TPS54350是一款中等輸出電流同步降壓PWM轉換器，集成了高側MOSFET和柵極驅動器，用于可選的低側外部MOSFET。特點包括高性能電壓誤差放大器，可在瞬態條件下實現最佳性能，并可靈活選擇輸出濾波電感器和電容器。該TPS54350具有欠壓鎖定電路，以防止啟動，直到輸入電壓達到 4.5 V;內部慢啟動電路，用于限制浪涌電流;以及指示有效輸出條件的電源良好輸出。同步功能可配置為輸入或輸出，以便輕松實現 180° 異相同步。
*附件：tps54350.pdf

TPS54350器件采用耐熱增強型 16 引腳 TSSOP （PWP） PowerPAD? 封裝。TI 提供評估模塊和 SWIFT? Designer 軟件工具，以幫助快速實現高性能電源設計，以滿足緊迫的設備開發周期。

特性

• 100 m、4.5A 峰值 MOSFET 開關，可在 3A 連續輸出電流下實現高效率
• 使用外部低側 MOSFET 或二極管
• 輸出電壓可調至0.891 V，精度為1%
• 與外部時鐘同步
• 180°異相同步
• 寬 PWM 頻率 – 固定 250 kHz、500 kHz 或可調 250 kHz 至 700 kHz
• 內部慢啟動
• 負載受峰值電流限制和熱關斷保護
• 可調欠壓鎖定
• 16引腳TSSOP PowerPAD?封裝
• 應用
  • 工業和商業低功耗系統
  • 液晶顯示器和電視
  • 計算機外圍設備
  • 高性能 DSP、FPGA、ASIC 和微處理器的負載點調節

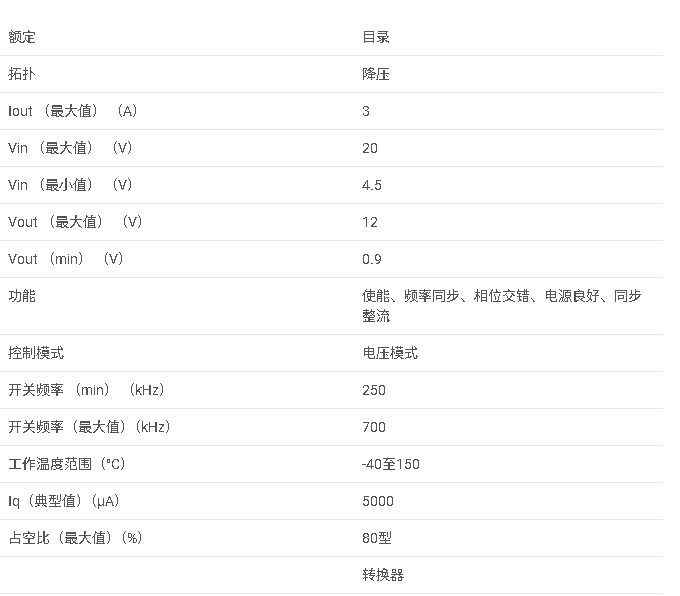

參數

?1. 產品概述?
TPS54350是德州儀器（TI）推出的中功率同步降壓PWM轉換器，集成高端MOSFET和低端MOSFET驅動器，適用于工業、LCD顯示器、計算機外設及高性能數字處理器供電。

• ?輸入電壓范圍?：4.5V至20V
• ?輸出電流?：3A連續電流（峰值4.5A）
• ?輸出電壓精度?：可調低至0.891V（1%精度）
• ?封裝?：16引腳HTSSOP PowerPAD?（熱增強型）

?2. 關鍵特性?

• ?高效能設計?：100mΩ高端MOSFET，支持外部低端MOSFET或二極管配置。
• ?靈活頻率控制?：
  • 固定250kHz/500kHz或可調250kHz–700kHz PWM頻率。
  • 支持180°反相同步功能（通過SYNC引腳）。
• ?保護功能?：
  • 峰值電流限制與熱關斷（165°C觸發）。
  • 可調欠壓鎖定（UVLO）及內部慢啟動電路。
• ?其他功能?：電源良好（PWRGD）指示、誤差放大器帶寬2MHz、集成反饋補償。

?3. 典型應用電路?

• ?12V轉3.3V設計?（圖24）：
  • 輸入電容：10μF陶瓷+47μF電解電容。
  • 輸出濾波：10μH電感+100μF低ESR電容。
  • 補償網絡：R1=1kΩ, R2=374Ω, C6=82nF等。
• ?多電源時序控制?（圖26）：
  • 利用PWRGD引腳實現3.3V與1.8V電源的時序啟動。
  • 通過SYNC引腳同步兩路轉換器，降低輸入紋波。

?4. 設計要點?

• ?PCB布局?：需優化熱管理，PowerPAD必須焊接至接地平面，高頻路徑需短。
• ?補償網絡?：采用Type 3補償（R/C組合），確保環路穩定性。
• ?散熱建議?：3英寸×3英寸銅平面，配合散熱過孔（0.33mm直徑）。

?5. 性能曲線?

• ?效率?：12V輸入、3.3V輸出時達90%（3A負載）。
• ?最小輸出電壓?：受輸入電壓和頻率限制（如20V輸入時最低1.5V@500kHz）。

?6. 文檔支持?

• 提供SWIFT? Designer軟件工具輔助設計。
• 包含詳細電氣特性表、封裝尺寸及熱阻數據。
