該TPS54350是一款中等輸出電流
同步降壓PWM轉換器，集成了高側MOSFET和用于可選低側外部MOSFET的柵極驅動器。特點包括高性能電壓誤差放大器，可在瞬態條件下實現最佳性能，并可靈活選擇輸出濾波電感器和電容器。該TPS54350具有欠壓鎖定電路，以防止啟動，直到輸入電壓達到 4.5 V;內部慢啟動電路，用于限制浪涌電流;以及指示有效輸出條件的電源良好輸出。同步功能可配置為輸入或輸出，以便輕松實現 180° 異相同步。

TPS54350器件采用耐熱增強型 16 引腳 TSSOP （PWP） PowerPAD? 封裝。德州儀器 （TI） 提供評估模塊和 SWIFT? 設計器軟件工具，以幫助快速實現高性能電源設計，以滿足緊迫的設備開發周期。
*附件：tps54350-ep.pdf

特性

• 受控基線
  • 一個裝配/測試站點，一個制造站點
• -55°C 至 125°C 的擴展溫度性能
• 增強的減少制造源 （DMS） 支持
• 增強的產品變更通知
• 資格血統^(1)^
• 100 mW、4.5A 峰值 MOSFET 開關，可在 3A 連續輸出電流下實現高效率
• 使用外部低側 MOSFET 或二極管
• 輸出電壓可調至0.891 V，精度為2%
• 與外部時鐘同步
• 180°異相同步
• 寬 PWM 頻率 - 固定 250 kHz、500 kHz 或可調 250 kHz 至 700 kHz
• 內部慢啟動
• 負載受峰值電流限制和熱關斷保護
• 可調欠壓鎖定
• 16引腳TSSOP PowerPAD?封裝
• 應用
  • 工業和商業低功耗系統
  • 液晶顯示器和電視
  • 計算機外圍設備
  • 高性能DSP、FPGA、ASIC和微處理器的負載點調節

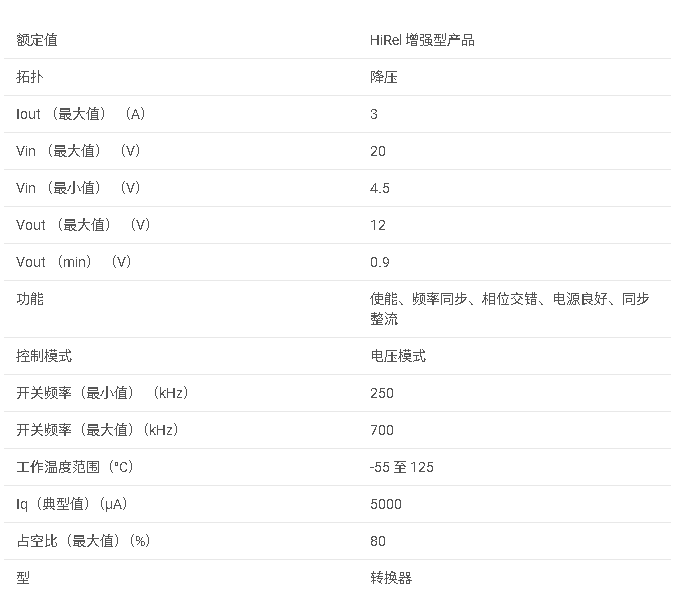

參數

?1. 產品概述?
TPS54350-EP是一款4.5V至20V輸入、3A輸出的同步降壓PWM轉換器，集成高邊MOSFET和低邊MOSFET驅動器，適用于工業、LCD顯示器、計算機外設等高效率電源設計。關鍵特性包括：

• ?寬輸入范圍?：4.5V至20V
• ?高精度輸出?：可調低至0.891V（精度±2%）
• ?可編程頻率?：250kHz至700kHz（支持外部同步）
• ?保護功能?：過流保護、熱關斷、欠壓鎖定（UVLO）
• ?封裝?：16引腳HTSSOP PowerPAD?（優化散熱）

?2. 核心功能模塊?

• ?電源管理?：集成高邊MOSFET（100mΩ導通電阻）和低邊驅動器，支持外部MOSFET或肖特基二極管配置。
• ?控制邏輯?：
  • ?PWM調制?：電壓前饋調制器（恒定增益8V/V），最小導通時間180ns。
  • ?同步功能?：支持180°反相同步，降低輸入紋波。
  • ?誤差放大器?：60dB開環增益，2MHz帶寬。
• ?保護機制?：
  • ?過流保護?：閾值4.5A（典型值），觸發后進入打嗝模式（hiccup）。
  • ?熱關斷?：165°C觸發，7°C滯后恢復。

?3. 典型應用設計?

• ?輸出設置?：通過電阻分壓網絡（R1/R2）調節，公式：R2=R1×0.891VOUT?0.891R2**=**R**1**×**V**O**U**T**?**?**0.891**0.891**?**
• ?輸入/輸出濾波?：
  • ?輸入電容?：≥10μF低ESR陶瓷電容（如X7R/X5R）。
  • ?電感選擇?：6.8μH至47μH，需滿足飽和電流>3.34A（如Vishay IHLP5050CE-01）。
  • ?輸出電容?：100μF低ESR電容（如Sanyo 6TPC100M）。
• ?補償網絡?：Type 3補償（R/C組合），確保環路穩定性（建議交叉頻率<50kHz）。

?4. 熱設計與PCB布局?

• ?散熱優化?：PowerPAD需焊接至PCB地平面，推薦3x3英寸銅層，搭配8個0.33mm熱過孔。
• ?關鍵布局原則?：
  • VIN引腳就近放置10μF陶瓷電容。
  • PH節點走線寬度0.05-0.075英寸，長度≤0.2英寸。
  • AGND/PGND單點連接至PowerPAD。

?5. 擴展應用?

• ?負壓輸出?：配置為反相拓撲（如-5V輸出）。
• ?多電源時序?：利用PWRGD引腳實現電源序列控制（如3.3V先于1.8V啟動）。
