TPS5435x 是一款中等輸出電流同步降壓 PWM 轉換器，具有集成高側 MOSFET 和用于可選低側外部 MOSFET 的柵極驅動器。功能包括高性能電壓誤差放大器，可在瞬態條件下實現最佳性能。TPS5435x 具有欠壓鎖定電路，可在輸入電壓達到預設值之前防止啟動;內部慢啟動電路，用于限制浪涌電流;以及指示有效輸出條件的電源良好輸出。同步功能可配置為輸入或輸出，以便輕松實現 180° 異相同步。

TPS5435x 器件采用耐熱增強型 16 引腳 TSSOP （PWP） PowerPAD? 封裝。TI 提供評估模塊和 SWIFT? Designer 軟件工具，以幫助快速實現高性能電源設計，以滿足緊迫的設備開發周期。
*附件：tps54354.pdf

特性

• 100 mΩ、4.5A 峰值 MOSFET 開關，可在 3A 連續輸出電流下實現高效率
• 使用外部低側 MOSFET 或二極管
• 固定輸出版本 — 1.2V/1.5V/1.8V/2.5V/3.3V/5.0V
• 內部補償低零件數量
• 與外部時鐘同步
• 180°異相同步
• 寬 PWM 頻率 — 固定 250 kHz、500 kHz 或可調 250 kHz 至 700 kHz
• 內部慢啟動
• 負載受峰值電流限制和熱關斷保護
• 可調欠壓鎖定
• 16引腳TSSOP PowerPAD?封裝
• 應用
  • 工業和商業低功耗系統
  • 液晶顯示器和電視
  • 計算機外圍設備
  • 高性能 DSP、FPGA、ASIC 和微處理器的負載點調節

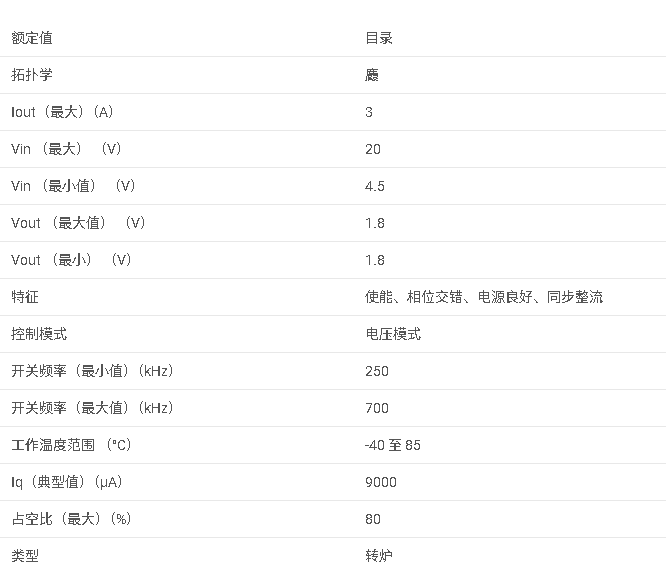

參數

?1. 產品概述?

• TPS5435x系列是集成高邊MOSFET的中等輸出電流同步降壓轉換器，輸入電壓范圍4.5V-20V，支持3A連續輸出電流。
• 關鍵特性包括：
  • 100mΩ/4.5A峰值MOSFET開關
  • 可調（250-700kHz）或固定（250/500kHz）PWM頻率
  • 180°反相同步功能
  • 集成欠壓鎖定、慢啟動、熱關斷保護
  • 16引腳TSSOP PowerPAD封裝

?2. 功能模塊?

• ?功率級?：集成高邊MOSFET，支持外部低邊MOSFET或肖特基二極管配置
• ?控制邏輯?：電壓模式PWM控制，帶輸入電壓前饋調制
• ?保護功能?：過流保護（打嗝模式）、熱關斷（165°C觸發）
• ?輔助電路?：8V偏置穩壓器、電源就緒（PWRGD）指示

?3. 典型應用?

• 工業/商業低功耗系統
• LCD顯示設備
• 計算機外設
• FPGA/ASIC/DSP的負載點穩壓

?4. 設計要點?

• ?輸入電容?：需≥10μF低ESR陶瓷電容
• ?輸出濾波?：電感值推薦6.8-47μH，需考慮紋波電流和飽和電流
• ?補償網絡?：內置補償零極點（1.7kHz-125kHz）
• ?PCB布局?：強調VIN引腳旁路電容、PowerPAD散熱設計

?5. 性能數據?

• 效率：最高95%（12V輸入轉3.3V輸出時）
• 工作溫度：-40°C至+125°C
• 開關頻率限制：受最小導通時間（約180ns）約束

?6. 型號差異?

文檔包含完整的電氣特性參數、典型應用電路、熱性能數據及封裝信息（如HTSSOP-16的焊盤布局建議）。設計支持工具包括SWIFT Designer軟件和評估模塊。
